ТЕХНИЧЕСКИЙ ПАСПОРТ

1. Назначениеиобластьприменения

Базовый управляющий модуль предназначен для удобного соединения комнатных термостатов

с коллекторными термоэлектрическими головками в системах управления водяными теплыми

полами. Может работать с нормально закрытыми (закрыт в обесточенном состоянии) или нор

мально открытыми (открыт в обесточенном состоянии) термостатами и термоэлектрическими

головками. При подключении к модулю насоса и (или) котла выключает его при закрытии всех

термоэлектрических головок. При подключении cветодиодная индикация информирует о режи

мах работы модуля. Параметры эксплуатации указаны в разделе 3.

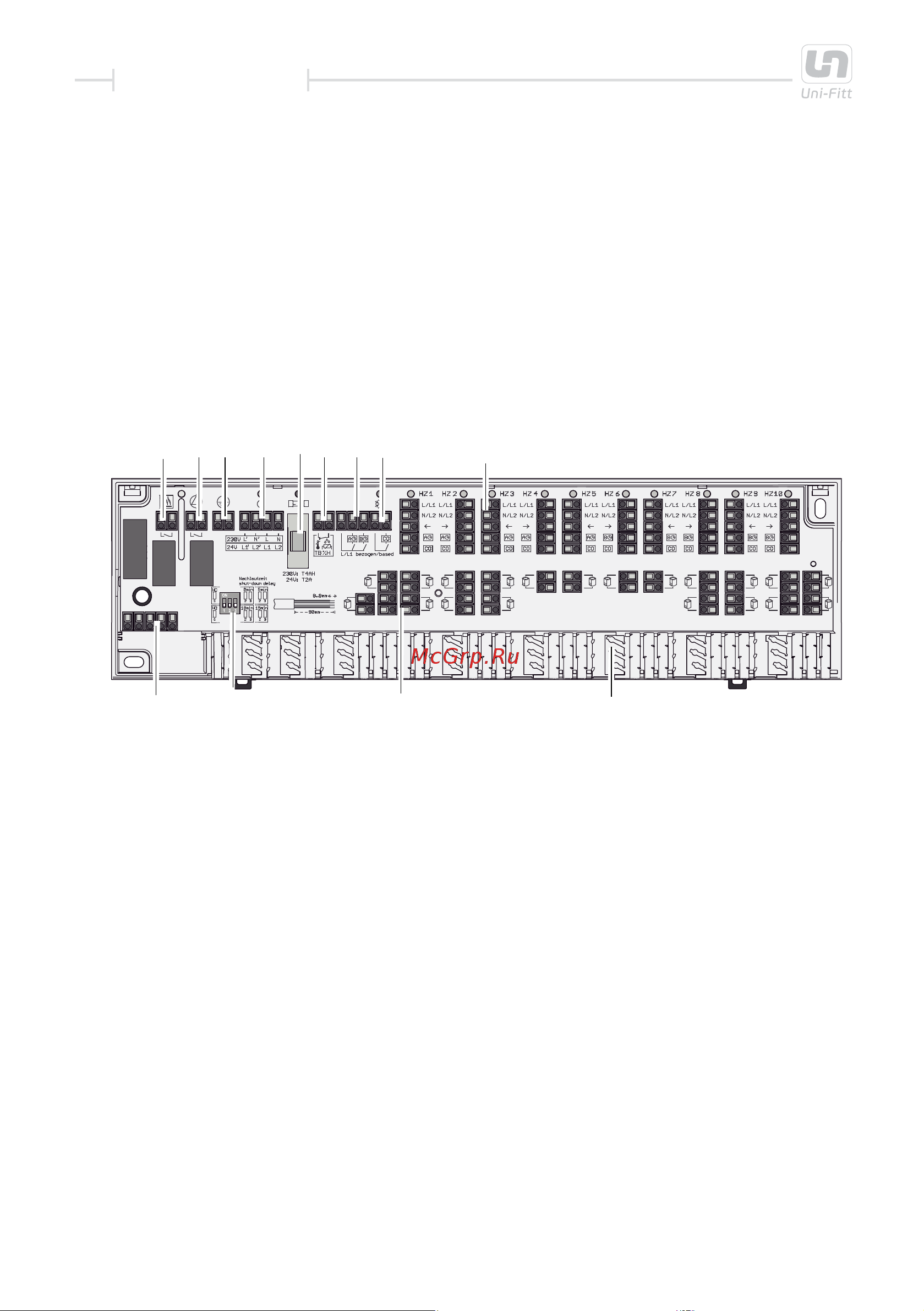

2. Конструкция

1112

6789 1023 451

1 Подключение котла

2 Подключение насоса

3 Подключение защитного заземления

4 Электропитание

5 Предохранитель

6 Подключение ограничителя температуры или датчика точки росы

7 Клемма понижения температуры, внешний таймер

8 Переключение отопление/охлаждение

9 Клеммы для термостатов

10 Светодиоды

11 Кабельный амортизатор

12 Вывод для позиционных приводов

13 ДИП-переключатели

14 Контакты для крышки корпуса с встроенными системными часами

Примечание. Производитель оставляет за собой право на внесение изменений в конструкцию

изделия.
