ТЕХНИЧЕСКИЙ ПАСПОРТ

3. Техническиехарактеристики

Характеристика Значение

Напряжение питания, В ~230±10%

Потребляемая мощность, ВА 50

Защита Т4АН

Количество зон нагрева, в зависимости от модели 6, 10

Макс. количество подключаемых головок для модели 6 зон 15

Макс. количество подключаемых головок для модели 10 зон 18

Макс. ток включения на т-э головку, мА 500

Макс. ток на насос / котёл, А 2

Макс. мощность подключаемого насоса / котла, ВА 200

Задержка при включении насоса, мин 2

Фиксируемое / регулируемое время реакции, мин 2 / 5÷15

Функция защиты насоса, Интервал (дней) / Работа (мин) 14 / 1

Температура хранения, °С -20 ÷ +70

Допустимая влажность воздуха, % 80

Степень защиты корпуса IP 20

Класс защиты 230 В: II

Габаритные размеры, мм 90 х 326,5 х 50

Тип подключаемого привода клапана НЗ или НО

4. Номенклатура

Модуль управляющий базовый 6 зон НО/НЗ, проводной 380M2062

Модуль управляющий базовый 10 зон НО/НЗ, проводной 380M2102

5. Указанияпомонтажу

Управляющий модуль необходимо устанавливать только на токонепроводящей плоской по

верхности. Все соединения должны быть надежно выполнены. Монтаж должен проводиться

обученным персоналом, допущенным к выполнению данного вида работ, согласно действу

ющего законодательства и ознакомленным с настоящим паспортом. Управляющий модуль

должен устанавливаться внутри помещений, в шкафу.

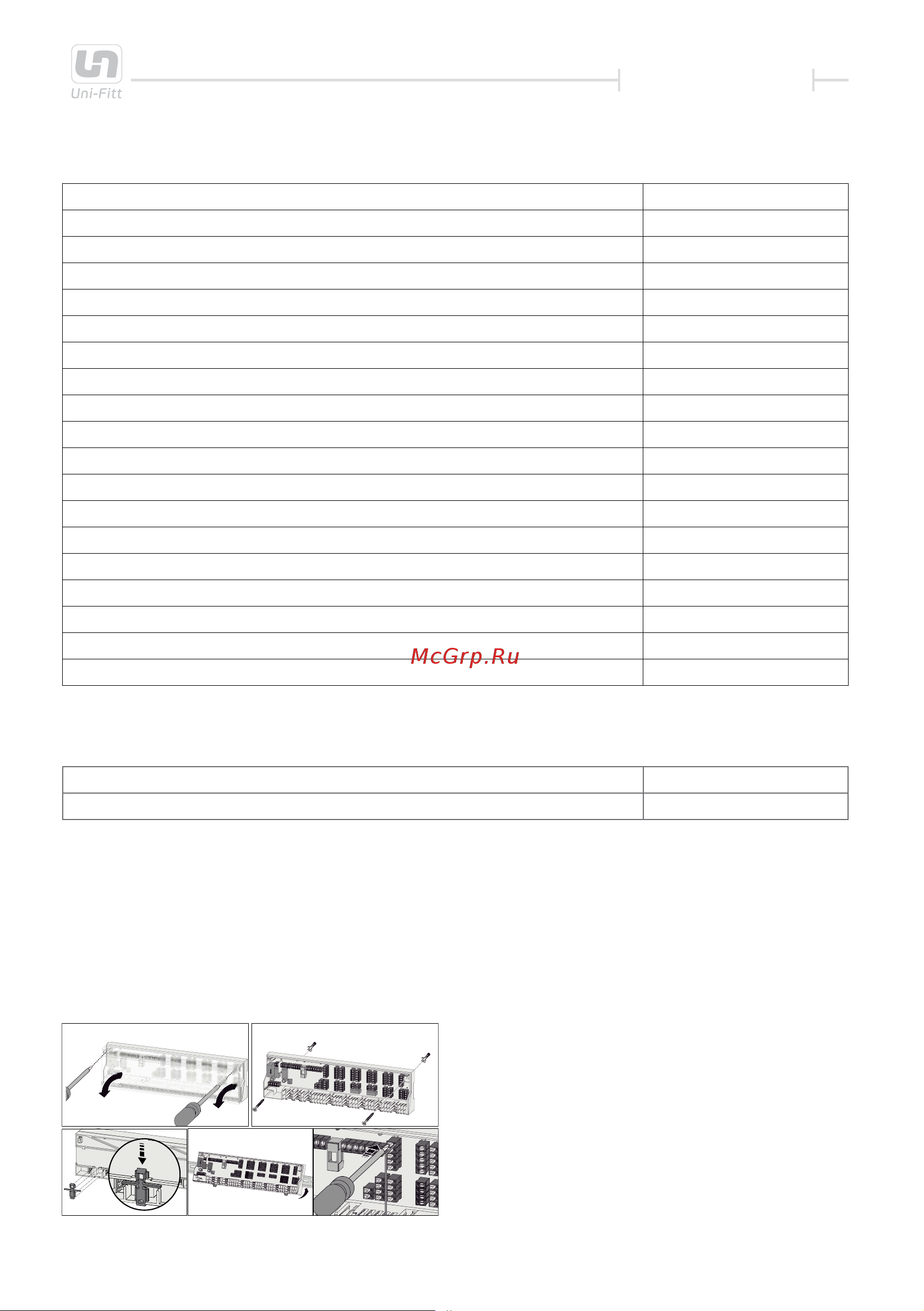

• Снять крышку.

• Установить управляющий модуль. При настен

ном монтаже модуль, в зависимости от свойств

стены, закрепляется двумя винтами Ш 4 мм и со

ответствующими дюбелями. При монтаже с не-

сущим профилем используется TS 35/7.5.

• Выполнить электрическое подключение.

• Установить крышку.
