ТЕХНИЧЕСКИЙ ПАСПОРТ

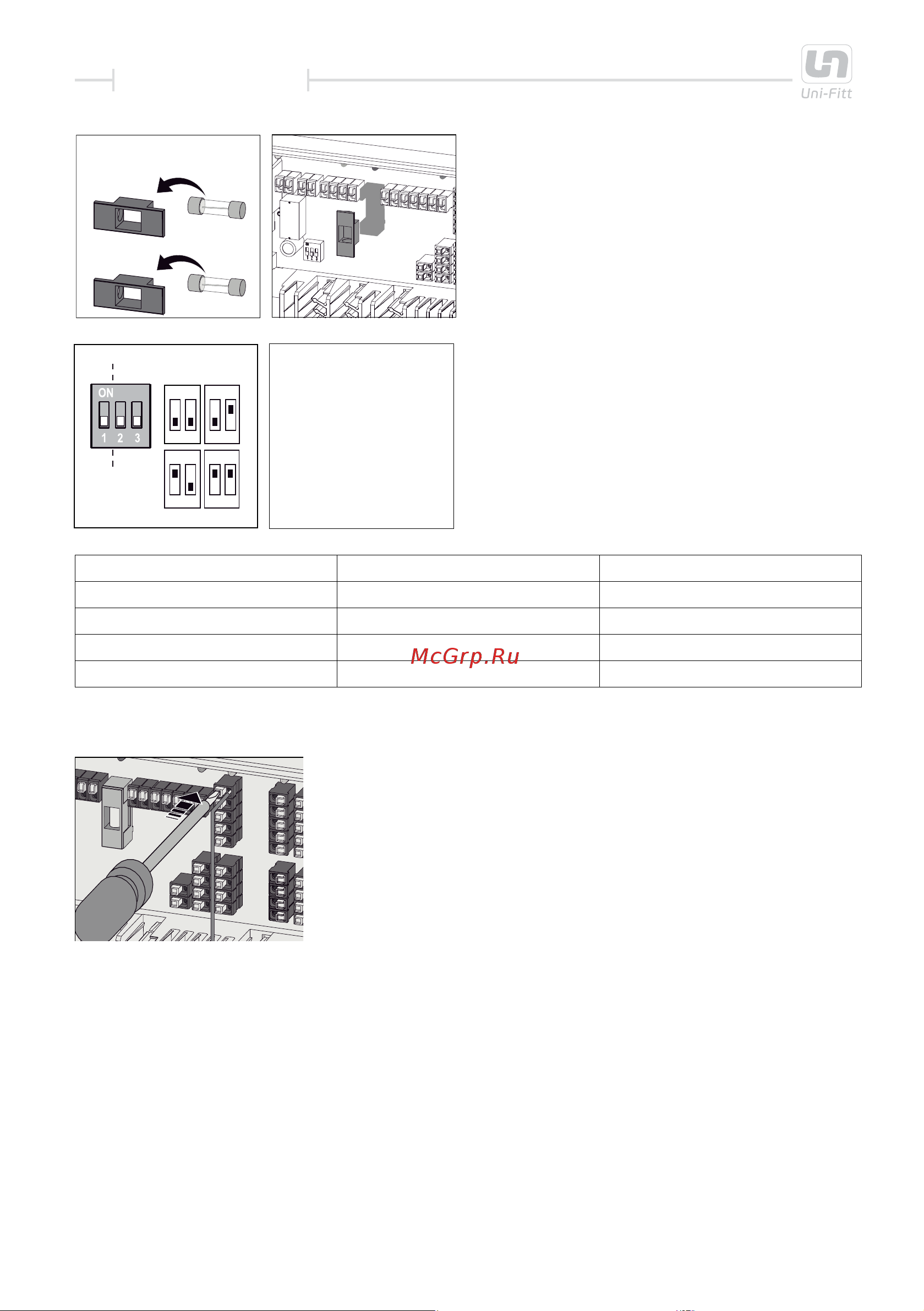

5.1. Выбориустановкапредохранителя

Базовый управляющий модуль может рабо

тать с источниками напряжения 230 В. Предо-

хранитель входит в комплект поставки.

5.2. Настройкаработы

Установка типа используемой термоэлектри-

ческой головки осуществляется перемычкой 1:

Фиксированное время реакции насоса или

котла 2 мин. можно увеличить еще на 5, 10

или 15 мин. посредством перемычки 2 или 3:

Время Перемычка2 Перемычка3

0 мин ВЫКЛ ВЫКЛ

5 мин ВЫКЛ ВКЛ

10 мин ВКЛ ВЫКЛ

15 мин ВКЛ ВКЛ

6. Электроподключение

Все электромонтажные работы должны выполняться только спе

циализированным персоналом в соответствии с требованиями

«Правил технической эксплуатации электроустановок потре

бителей» и «Правил техники безопасности при эксплуатации

электроустановок потребителей». Электромонтажные и регули

ровочные работы должны проводиться только на обесточенном

оборудовании. Персонал должен быть ознакомлен с настоящим

паспортом.

Подключение проводов к клеммам осуществляется нажатием на фиксирующий элемент клем

мы, как показано на рисунке. Электрические соединения должны осуществляться в соответ-

ствии со схемой электрических подключений. Для подключения электропитания поперечные

сечения кабелей должны составлять 0,75 мм² - 1,5 мм². К контакту TB/%H в нормально-закры

том режиме работы можно подключить термовыключатель/датчик определения точки росы, в

нормально-открытом режиме использовать этот контакт невозможно. Если ограничитель тем

пературы не подключается, вывод TB/%H следует шунтировать (предусмотрено конструкцией).

При подключении ограничителя температуры перемычка удаляется. Ограничитель темпера

туры должен быть выполнен как размыкающий контакт. Для кабельной разводки термостата

необходимо учитывать сведения изложенные в руководстве к термостату.

24 В

230 В

T2A

T4AH

0min 5min

10min 15min

2323

НО-привод:

Перемычка 1 = ВКЛ.

НЗ-привод:

Перемычка 1 = ВЫКЛ.
