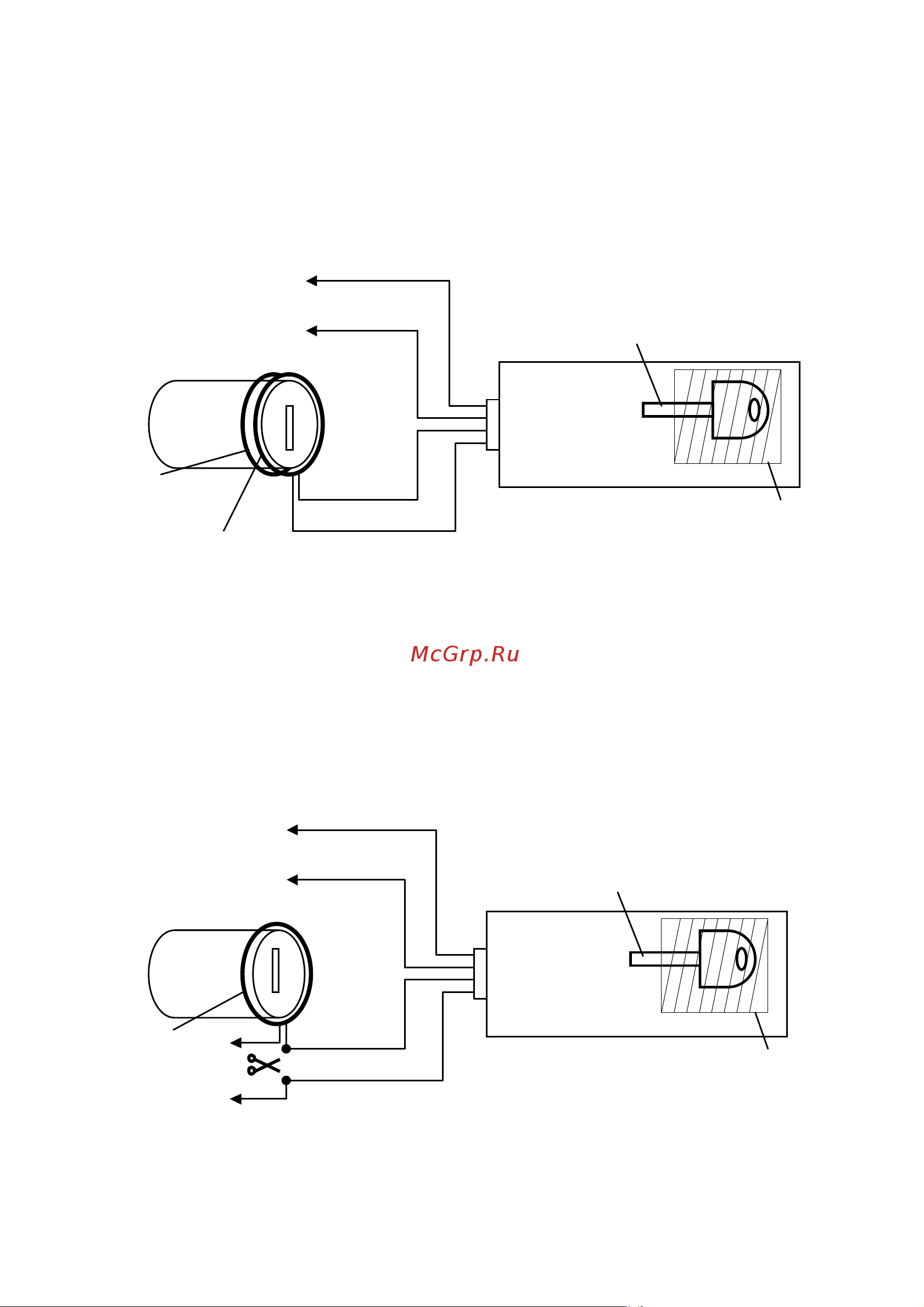

Схема подключения 1
Закрепите внешнюю рамочную антенну на цилиндре замка зажигания
и подключите ее к разъему на конце серых проводов. Важно, чтобы
расстояние между штатной антенной RFID и антенной модуля BP-02 было
минимальным.
Схема подключения 2
Схема рекомендуется при слабом сигнале штатного транспондерного
ключа. Отрежьте разъем на конце серых проводов и подключите серые
провода в разрыв цепи антенны штатного иммобилайзера. Рамочная
антенна модуля в этой схеме не используется.
3
считыватель кода
транспондера
дополнительный ключ
с транс
пондером
антенна штатного
иммобилайзера
Модуль
BP-02
красный
серый
серый
черный
антенна модуля ВР-02
Замок
зажигания
+ 12 В
Модуль
BP-02
дополнительный ключ
с транспондером
считыватель кода
транспондера
серый
серый
красный
черный
анте
нна штатного
Замок
зажигания
+ 12 В
охранному оборудованию
к
или модулю запуска
охранному оборудованию
или модулю запуска
к
иммобилайзера
