ПРИЛОЖЕНИЕ А
Структура условного обозначения RC-модуля
OptiSave - RC - УХЛ4
1 2 3 4 5
1 - наименование серии;
2 - разделительный знак;
3 - тип модуля;
4 - разделительный знак;
5 - климатическое исполнение и категория размещения.
Пример записи обозначения RC-модуля при заказе и в докумен-
тации другого изделия:
«Модуль защиты от коммутационных перенапряжений OptiSave-
RC-УХЛ4»
ПРИЛОЖЕНИЕ Б
Габаритные и присоединительные размеры RC-модуля

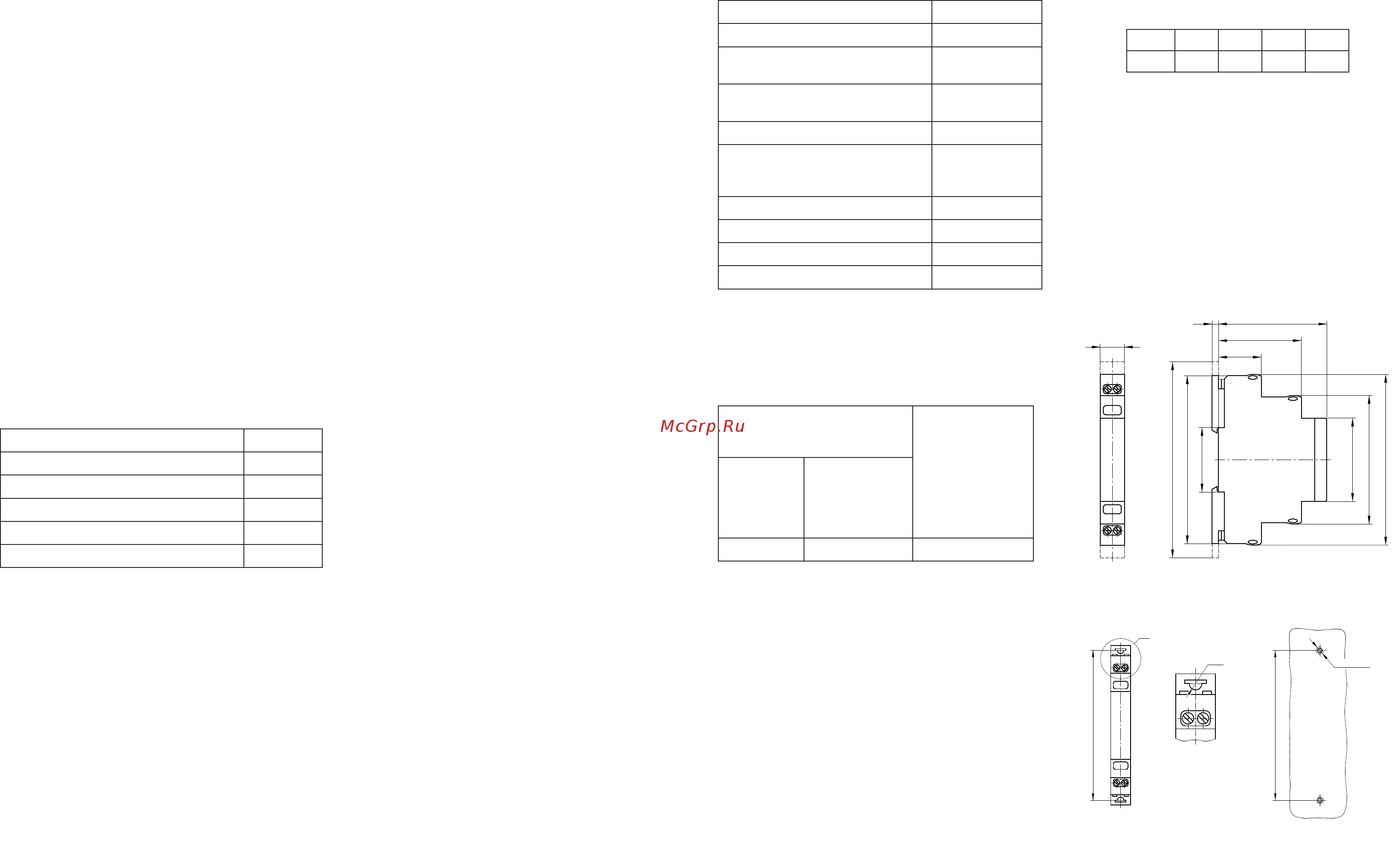

Рисунок Б.1 - Габаритные и присоединительные размеры RC-модуля
Рисунок Б.2 - Присоединительные размеры элементов крепления RC-
модуля на монтажную панель (а) и разметка отверстий крепления на монтаж-
ной панели (б)
2 4 5
1 ВВЕДЕНИЕ
1.1 Настоящее руководство по эксплуатации предназначено для
ознакомления с принципом действия, техническими характеристи-
ками, указаниями по монтажу, а также устанавливает правила экс-
плуатации, обслуживания, транспортирования и хранения модуля
защиты от коммутационных перенапряжений OptiSave-RC-УХЛ4
(далее — RC-модуль).
Выполнение всех требований, изложенных в настоящем руко-
водстве, является обязательным.
1.2 RC-модуль соответствует требованиям ТУ3425-090-
05758109-2016.
1.3 Структура условного обозначения RC-модуля и пример за-
писи обозначения при его заказе приведены в приложении А.
2 НАЗНАЧЕНИЕ
RC-модуль предназначен для защиты коммутационных
элементов цепей управления и сигнализации от пробоя,
возникающего вследствие перенапряжения при коммутации
обмоток электромагнитных устройств, за счет уменьшения
скорости нарастания напряжения dU/dt.
RC-модуль может применяться для защиты контактных
элементов реле и силовых полупроводниковых приборов (мощные
транзисторы, тиристоры, симис-торы и пр.).
3 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1.
Параметр Значение
Номинальное рабочее напряжение (U
e
), В 250
Максимальное рабочее напряжение (U
e.max
), В 400
Частота сети (f), Гц 50
Габаритные размеры, мм 13 х 93 х 62
Масса, не более, кг 0,1
4 УСТРОЙСТВО RC-МОДУЛЯ
Конструктивно RC-модуль представляет собой самостоятельное
устройство, имеющее корпус, изготовленный из негорючего
термопластичного материала, в котором размещены печатные
платы с электронными компонентами, составляющими
электронную схему, и элементы крепления.
Габаритные и присоединительные размеры RC-модуля
приведены на рисунке Б.1 приложения Б.
RC-модуль предназначен для установки на DIN-рейку.
Дополнительно предусмотрена возможность крепления RC-модуля
на монтажную панель.
Присоединительные размеры элементов крепления RC-модуля
на монтажную панель, а также вариант разметки отверстий
крепления на монтажной панели приведены на рисунке Б.2
приложения Б.
В верхней и нижней частях RC-модуля находятся клеммные
колодки для подключения к RC-модулю внешних цепей.
Принципиальная электрическа схема RC-модуля приведена в
приложении В.
Таблица 2.
Параметр Значение
Диапазон рабочих температур, °С -25 … +55
Степень загрязнения окружающей среды
по ГОСТ 9920
2
Относительная влажность воздуха при
25°С,%
до 80
Высота над уровнем моря, м до 2000
Номинальные рабочие значения
механических воздействующих факторов
по ГОСТ 30631
М4
Класс защиты ЭМС по ГОСТ Р 51318.14.1 0
Рабочее положение в пространстве произвольное
Режим работы продолжительный
Степень защиты по ГОСТ 14254 IP20
9 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
9.1 Условия транспортирования и хранения RC-модуля до ввода
в эксплуатацию должны соответствовать требованиям, указанным
в таблице 3.
Таблица 3.
Обозначение условий
транспортирования в части
воздействия
Обозначение условий
хранения
по ГОСТ 15150
механических
факторов по
ГОСТ 23216
климатических
факторов и
условий хранения
по
ГОСТ 15150
С 3 (Ж3) 1 (Л)
9.2 Срок сохраняемости RC-модуля в упаковке изготовителя не
менее 2 лет.
10 СВЕДЕНИЯ ОБ УТИЛИЗАЦИИ
10.1 RC-модули после окончания срока службы подлежат
разборке и передаче организациям, которые перерабатывают
черные и цветные металлы.
10.2 Опасных для здоровья людей и окружающей среды
веществ и материалов в конструкции RC-модулей нет.
11 СВЕДЕНИЯ О РЕАЛИЗАЦИИ
RC-модули не имеют ограничений по реализации.
5 УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ
5.1 Монтаж, подключение и эксплуатация RC-модуля должны
производиться в соответствии с «Правилами технической
эксплуатации электроустановок потребителей», «Правилами по
охране труда при эксплуатации электроустановок» и «Руководством
по эксплуатации».
5.2 Монтаж, подключение, эксплуатация RC-модуля должны
осуществляться только квалифицированным электротехническим
персоналом, имеющим допуск к работам с электрооборудованием
до 1000 В.
5.3 Монтаж и осмотр RC-модуля должны производиться при
снятом напряжении.
6 ПОРЯДОК УСТАНОВКИ
6.1 Перед установкой и началом эксплуатации ознакомиться с
«Руководством по эксплуатации».
6.2 Произвести внешний осмотр RC-модуля и убедиться в
отсутствии механических повреждений (сколов, трещин и т.д.).
6.3 Произвести установку RC-модуля на DIN-рейку или
монтажную панель.
6.4 Произвести подключение к RC-модулю внешних цепей.
Выводы RC-модуля обеспечивают присоединение медных
проводников сече-нием от 0,5 до 2,5 мм
2
.
Рекомендуемые схемы подключения внешних цепей к RC-
модулю приведены в приложении Г.
RC-модуль устанавливается параллельно коммутируемой
обмотке электро-магнитного устройства (рисунок Г.1 приложения
Г) или параллельно коммутационному элементу (контакт реле,
силовой полупроводниковый прибор), коммутирующему обмотку
(рисунок Г.2 приложения Г).
Предпочтительно устанавливать RC-модуль параллельно
коммутируемой обмотке электромагнитного устройства, так как
в этом случае путь протекания тока от обмотки до RC-модуля
короче, а соответственно, меньше уровень помех, создаваемых при
коммутации.
При коммутации токов более 5 А, цепи А-А и В-В (рисунок В.1
приложения В) необходимо включать параллельно.
7 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
7.1 RC-модуль не требует технического обслуживания за
исключением периодического осмотра не реже раза в месяц.
При осмотре производится:
- удаление пыли и грязи;
- проверка надежности крепления RC-модуля на DIN-рейке или
монтажной панели;
- проверка затяжки винтов крепления токопроводящих
проводников.
7.2 RC-модуль в условиях эксплуатации неремонтопригоден.
8 УСЛОВИЯ ЭКСПЛУАТАЦИИ
8.1 RC-модуль изготавливается в климатическом исполнении
УХЛ категории размещения 4 по ГОСТ 15150 и предназначен для
эксплуатации в условиях в соответствии с таблицей 2.
3
AA
BB
13
35
91
108
45
70
93
4
23
45
59
101±1
2 отв. М3
б)
A
A
AA
BB
A
A (2:1)
101
R2,1
a)
