Deutsch

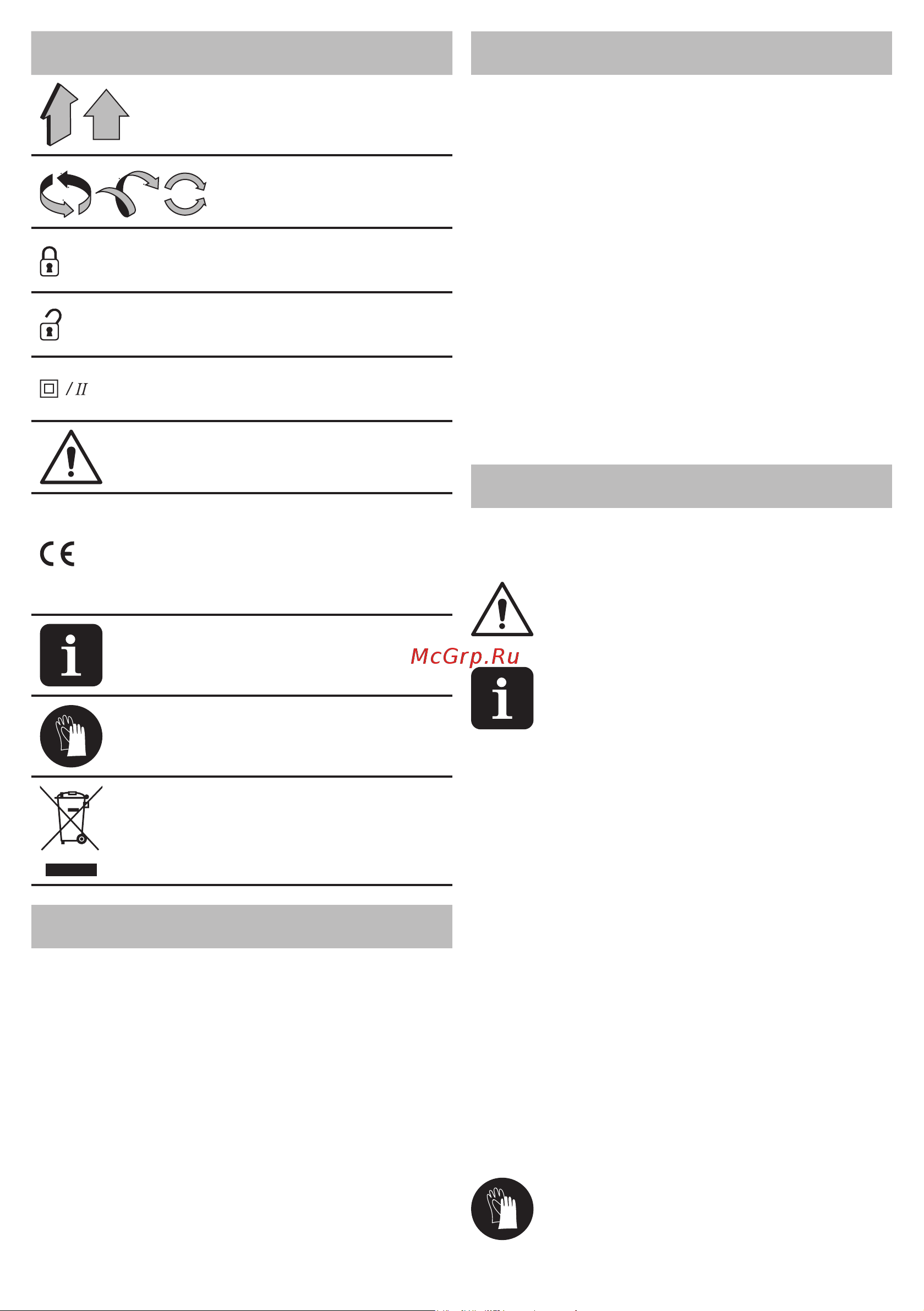

Symbol Bedeutung

Bewegungsrichtung�

Umdrehungsrichtung�

Geschlossen�

Offen�

Doppelte Isolier- / Schutz-

klasse�

Achtung� Wichtig�

Ein Zeichen, das die Kon-

formität des Produkts mit

den wesentlichen Anforde-

rungen der EU-Richtlinien

und der harmonisierten EU-

Standards zertiziert.

Nützliche Hinweise�

Schutzhandschuhe tragen�

Elektrowerkzeug nicht in

den Hausmüll entsorgen�

Elektrowerkzeug - Bestimmungsgemäßer

Gebrauch DWT

Die Elektrowerkzeuge ermöglichen das Durchführen

der folgenden Arbeiten:

• Aushöhlen von Nischen und Öffnungen in Wänden

und Deckenkonstruktionen;

• Abriss von Gebäuden (Ziegel oder Mauerwerk, mo-

nolithisches Beton, etc�);

• Brechen oder Lockern von verschiedenen Materia-

lien (Beton, Asphalt, Pastersteine, Erde mit Kies, Eis

etc�);

• Hacken von Eis, Ton, etc�;

• Hämmern von Pfählen und Erdungsstäben;

• Stanzen von verschiedenen Materialien�

Einige der oben genannten Tätigkeiten erfordern spe-

zielles Zubehör, das nicht im Lieferumfang enthalten

ist und in diesem Handbuch nicht beschrieben ist�

Elektrowerkzeug

Einzelteile

Bohrfutter HEX-30

2 Anschlag

3 Haltegriff *

4 Zusatzgriff *

5 Lüftungsschlitze

6 Ein- / Ausschalter

7 Feststellknopf für Ein- / Ausschalter

8 Rohr mit dem Schmiermittel *

9 Schraubenschlüssel *

10 Inbusschlüssel (5 mm) *

11 Inbusschlüssel (6 mm) *

12 Cap

13 Schmierbohrung

14 Flanschschlüssel *

15 Inbusschlüssel (4 mm) *

* Zubehör

Abgebildetes oder beschriebenes Zubehör gehört

teilweise nicht zum Lieferumfang.

Installation und Regelung

der Elektrowerkzeugteile

Vor jeglichen Arbeiten am Elektrowerkzeug den

Netzstecker ziehen.

Befestigungselemente nicht zu stark an-

ziehen, um das Gewinde nicht zu beschä-

digen.

Montage / Demontage / Aufstellung ei-

niger Elemente ist für alle Elektrowerk-

zeug-Modelle gleich, in diesem Fall sind

in der Abbildung keine besonderen Mo-

delle angezeigt.

Zusatzgriff (siehe Abb. 1)

Verwenden Sie im Betrieb immer den Zusatzgriff 4�

Der Zusatzhandgriff 4 lässt sich individuell verstellen�

• Klemmgriff 3 wie in Abb� 1�1 gezeigt lösen�

• Zusatzgriff 4 in die gewünschte Position bringen

(siehe Abb� 1�2)�

• Klemmgriff 3 wie in Abb� 1�3 gezeigt anziehen�

Montage / Austausch von Werkzeug (siehe Abb. 2)

• Den Anschlag 2 lösen, wie in der Abb� 2�1 gezeigt

ist�

• Werkzeugzubehör im Spannfutter 1 (HEX-30) ins-

tallieren / ersetzen (siehe Abb� 2�2)� Vor Einbau des

Werkzeugzubehörs muss der Schaft frei gemacht wer-

den� Bauen Sie das Zubehör nur wie in der Abbildung

gezeigt ein: die Nut im Zubehör muss zum Halter 2

weisen�

• Den Anschlag 2 lösen, wie in der Abb� 2�3 gezeigt

ist�

Beim Entfernen des Meißels aus dem

Bohrfutter 1 (HEX-30) müssen Hand-

schuhe getragen werden, da der Meißel

nach langer Nutzung gefährlich heiß wer-

den kann.
