Tantos Prime + white 00-00014350 [10/31] Схемы подключения
![Tantos PRIME [10/31] Схемы подключения](/views2/1373306/page10/bga.png)
7
Схемы подключения
Примечания:
Подключение замка к панели: замок (№1 на схеме) + блок питания для замка
Подключение замка к монитору: замок (№2 на схеме) + сигнал от монитора (замок с малым потреблением)
Разъем подключения монитора TEL-A/B имеется только на модели с подключением к телефонной линии.

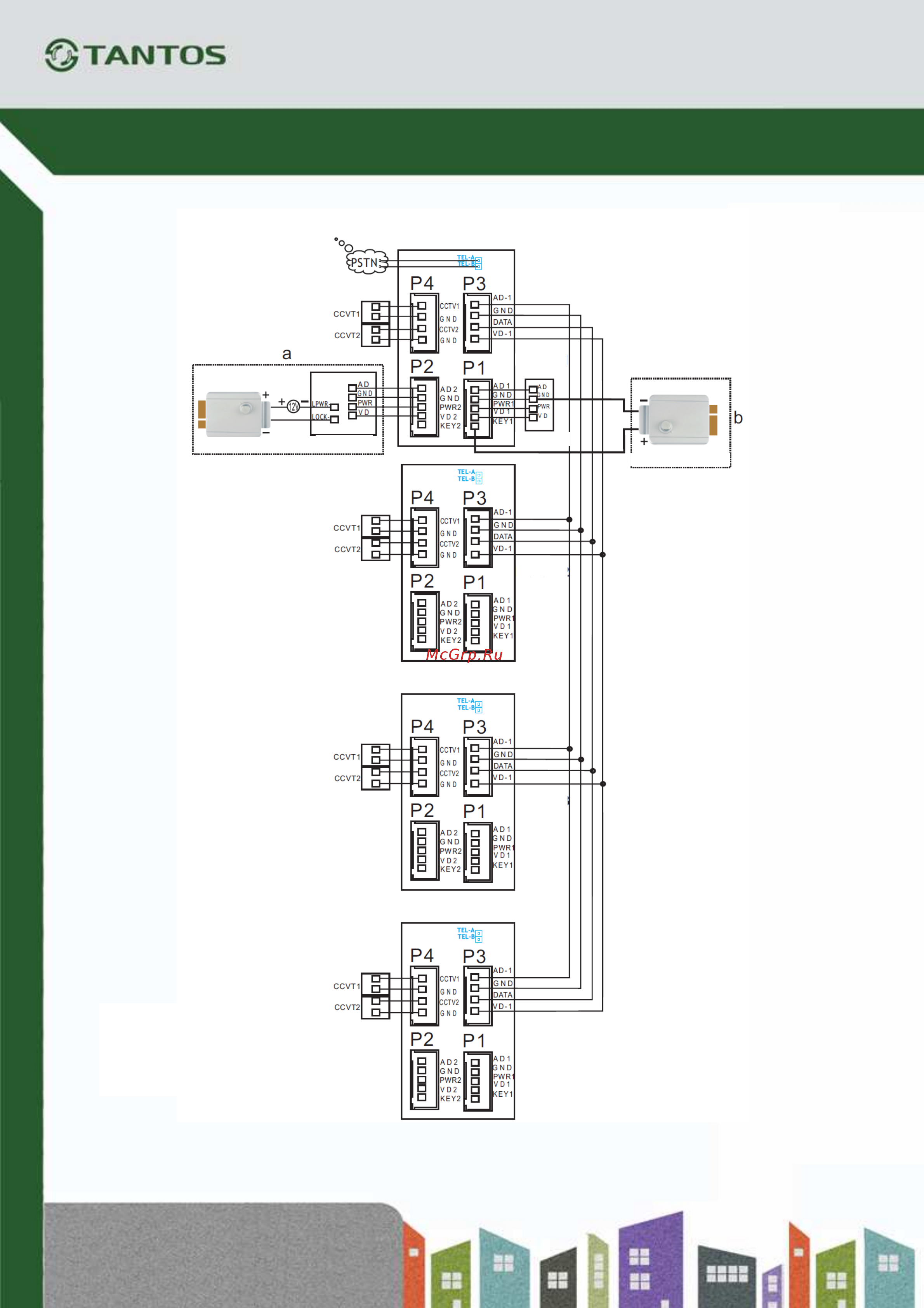

Схема 1
Электро замок 1
Панель 2
Электро замок
2
Панель 1
AD: Аудио
VD: Видео
PWR: Питание
GND: Общий
KEY1/2: Сигнал на замок
Комната 4
Комната 3
Комната 2
Комната 1
