Схемы подключения

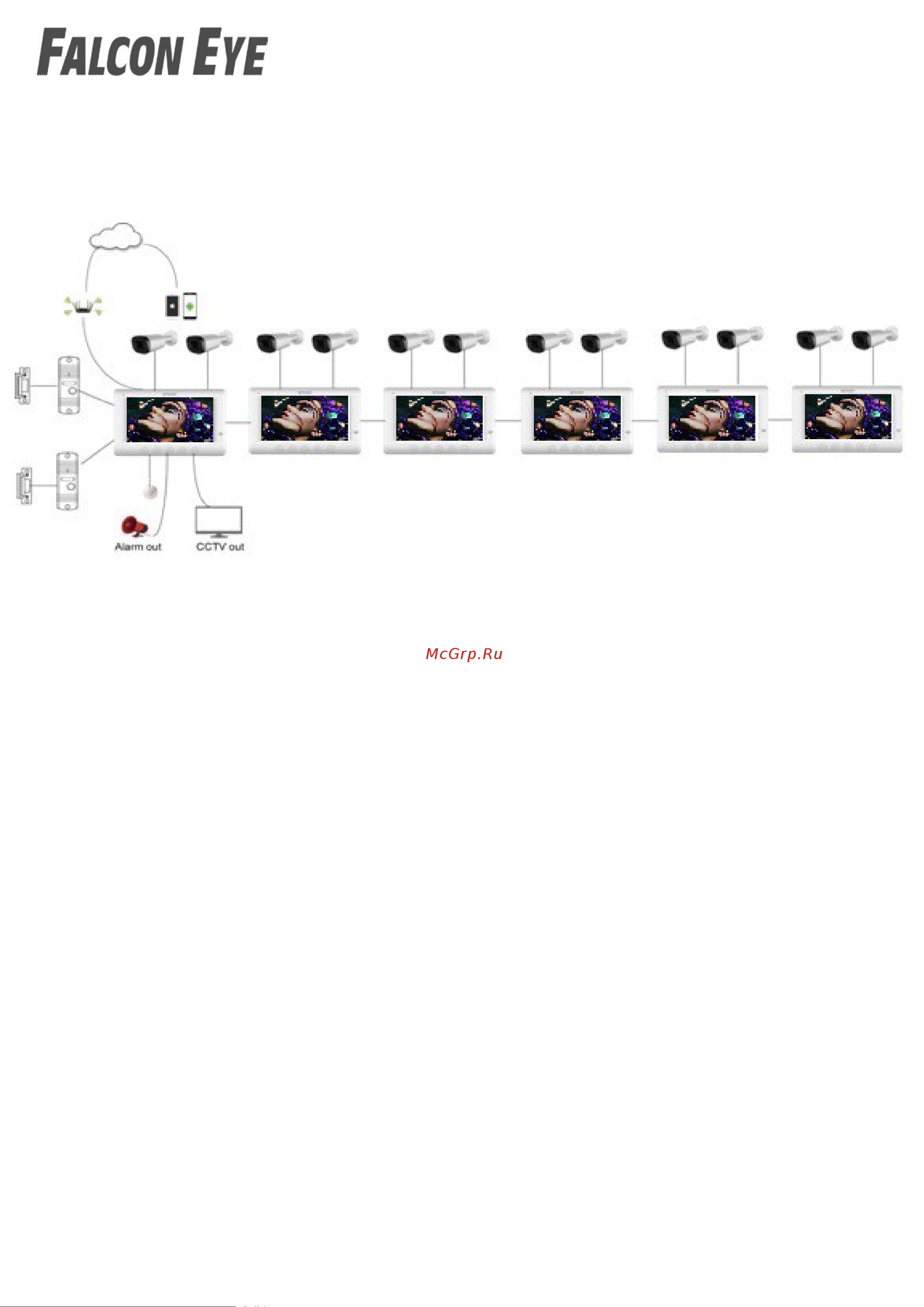

Структурная схема

Примечания:

• Во избежание неправильной работы и повреждения устройств внимательно изучите

руководства по установке и подключению устройств.

• Для исключения помех и искажений аудио и видеосигналов при подключении вызывных

панелей рекомендуется использовать кабель типа КВК-В-2 2х0,75 кв. мм. или аналогичный с

медными жилами и оплеткой.

• Использование кабеля UTP при подключении вызывных панелей и видеокамер формата AHD/

TVI/CVI не допускается.

• Подключение видеокамер должно производиться только коаксиальным кабелем. Выбор типа

коаксиального кабеля должен осуществляться исходя из расстояния и затухания сигнала в

кабеле.

• Видеокамеры не транслируются по шине между мониторами, т.е. у каждого монитора может

быть свой набор видеокамер. Если необходим просмотр видеокамер, подключенных к

основному монитору, необходимо использовать видео распределители и дополнительные

кабели для подключения данных камер к другим мониторам.

• Дополнительные видеокамеры должны иметь отдельный блок питания.

• Управление основным замком осуществляется через реле вызывной панели. Схему

подключения замка к вызывной панели смотри в инструкции на вызывную панель.
