• Для управления воротами предназначен выход оптронного реле с нагрузочной способностью

30В/0,1А. При использовании нескольких мониторов в одной системе выходы управления

воротами должны быть соединены параллельно.

• При подключении дополнительных устройств необходимо соблюдать полярность.

• При использовании вызывных панелей или блоков сопряжения других производителей или

серий, подключение должно производиться по назначению сигналов, а не по цветам

проводов, т.к. разные производители используют разные цветовые схемы.

• Вызывные панели других производителей могут иметь несовместимость с монитором по

аудиоканалу, что может приводить к появлению самовозбуждения, односторонней слышимости

или отсутствию открывания замка. Неработоспособность изделий FalconEye с оборудованием

других брендов не является гарантийным случаем.

Цветовая маркировка и назначение проводов

Шлейф

панелей

Шлейф

интеркома

Доп. камеры

Тревожный

вход

Белый

Аудио

Видео вход 1

Сухой контакт

датчика

Черный

Общий

Красный

+12В питание

вызывной

панели

Шина DATA

Видео вход 2

+12В питание

датчика

тревоги

Желтый

Видео

Общий

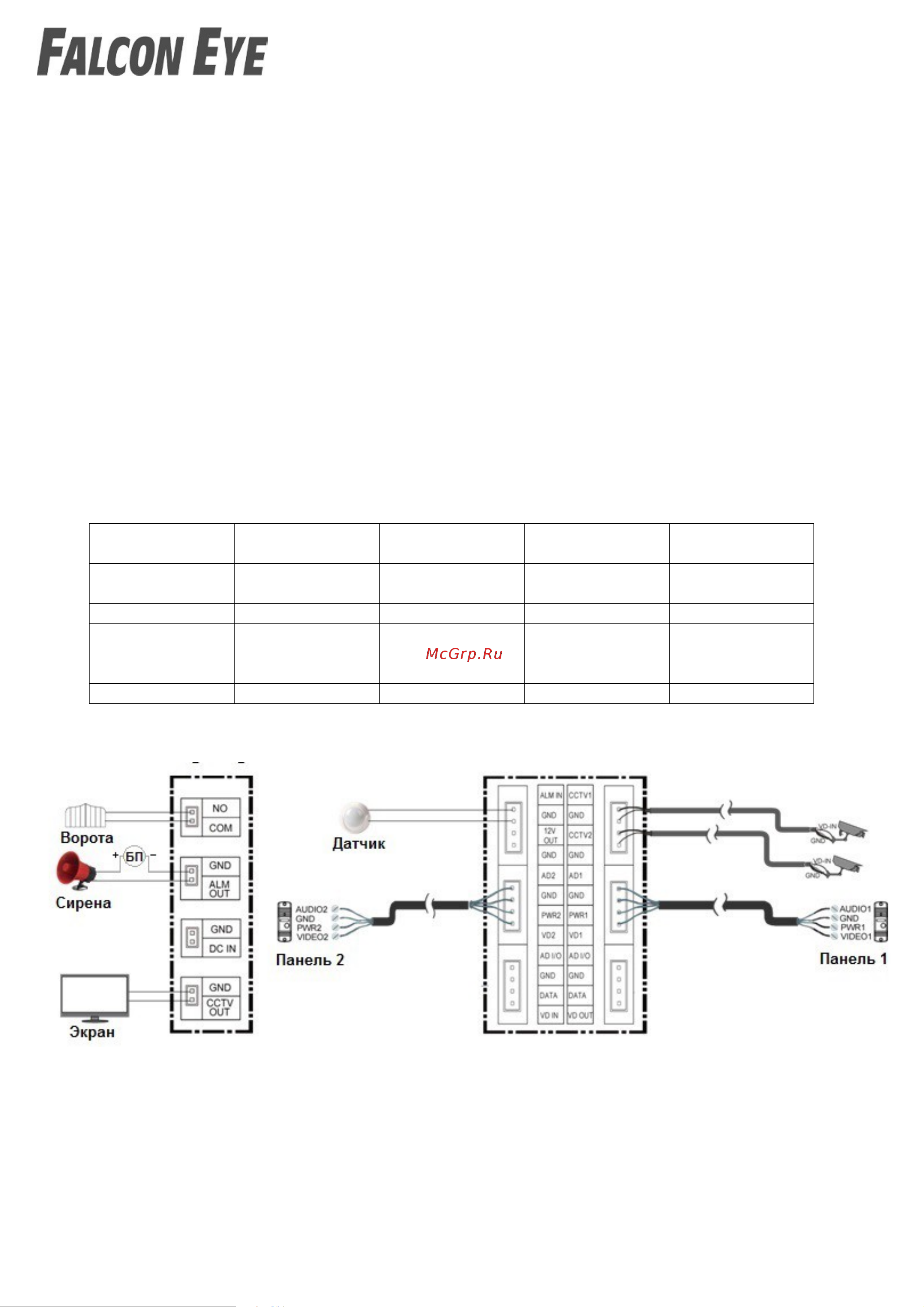

Схема подключения одного монитора
