Zanussi ZOB 360 [23/27] Инструкции по встраиванию
![Zanussi ZOB 360 [23/27] Инструкции по встраиванию](/views2/1010565/page23/bg17.png)
electrolux
52
Инструкции по встраиванию
Для обеспечения беспроблемного
функционирования встроенного прибора
кухонная мебель или ниша, в которую
встраивается прибор, должны иметь
подходящие размеры.
В соответствии с действующими
нормативами, все части,
обеспечивающие защиту от удара током,
а также изолированные части должны
быть прикреплены таким образом, чтобы
их было нельзя открепить без
использования инструментов.
Сюда также относится крепление всех
торцевых стенок вначале или в конце
линии встроенных изделий.
В любом случае, при встраивании
прибора должна быть обеспечена
защита от удара током.
Прибор можно расположить задней или
боковой стенкой рядом с другими
кухонными приборами, мебелью или
стенами. Однако только другие приборы
или мебель той же высоты, что и прибор,
можно расположить рядом с другой
стороной стенки.

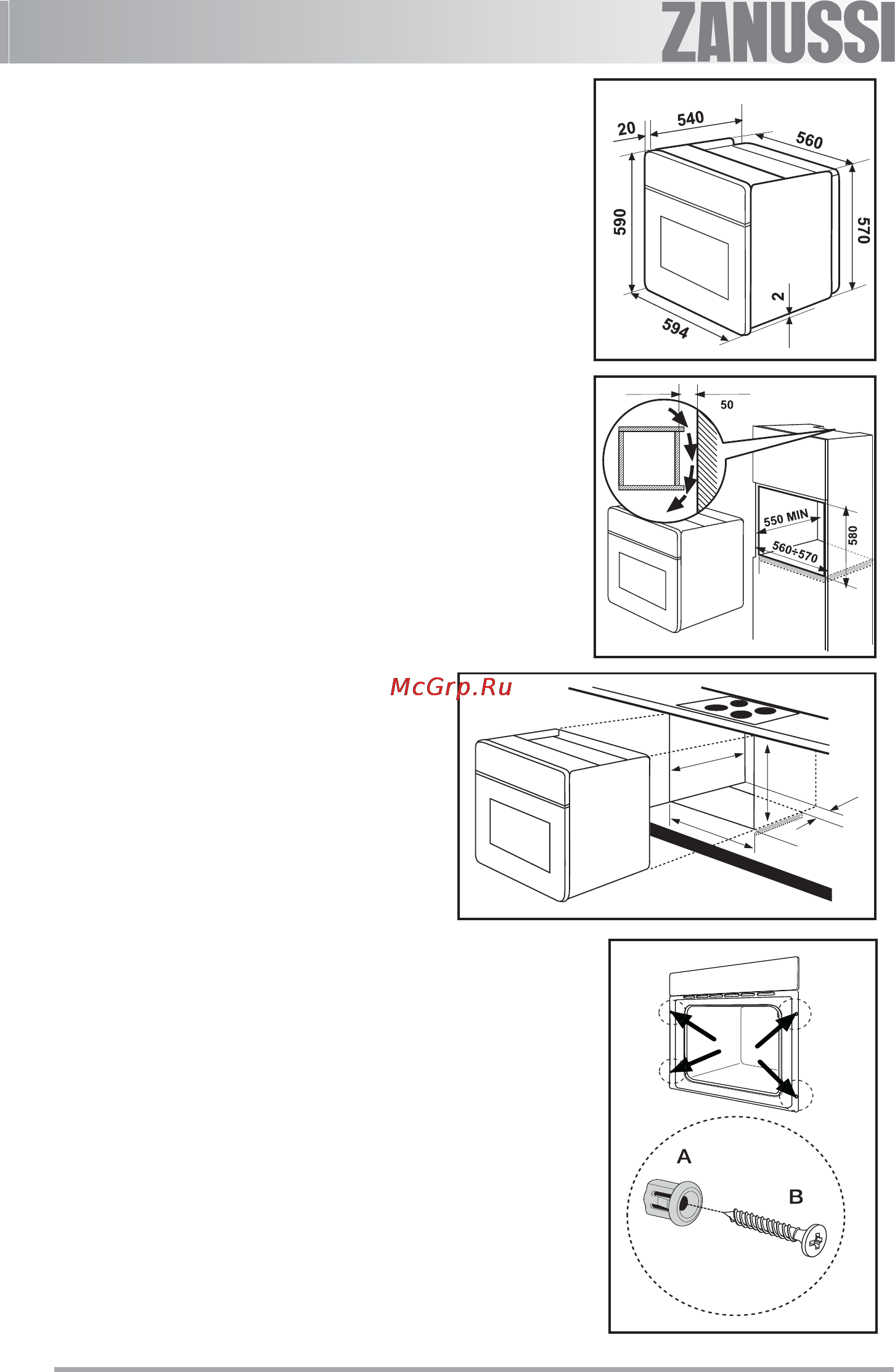

Размеры духового шкафа
(Рис. A)
Инструкции по встраиванию
Для обеспечения беспроблемного
функционирования встроенного
прибора кухонная мебель или ниша, в
которую встраивается прибор, должны
иметь подходящие размеры (Рис. B-C).
Крепление прибора к
мебели
- Откройте дверцу духового шкафа;
- прикрепите духовой шкаф к
кухонной мебели, вставив четыре
дистанционные распорки, входящие
в еомплект поставки (Рис. D - A),
точно совместив их с отверстиями в
раме, и закрутив четыре шурупа
(Рис. D - B).
Рис. A
Рис. B
Рис. D
550 M
IN
593
560 - 570
80÷100
Рис. C
