Момент затяжки винтов выключателей АЕ2040,

АЕ2050М – 2 Н∙м.

Момент затяжки винтов выключателей АЕ2050М1 – 3,5

Н∙м.

Таблица 6

Тип вы-

ключа-

теля

Номиналь-

ный ток

выключа-

теля, А

Номинальные

токи расцепи-

телей

Сечение

присоединяемых

проводников, мм

мин. макс.

АЕ2040 63

10-50

2,5

10 *

63 16*

; 25*

АЕ2050 100 80, 100 6 25*

; 35*

АЕ2050М1 125 125 6 50*

- круглыми изолированными неподготовленными проводни-

ками;

- с помощью стандартных кабельных наконечников по ГОСТ

7386;

- с помощью специальных медных кабельных наконечников

в соответствии с рис. 2;

- с помощью проволоки медной прямоугольного сечения по

ГОСТ 434 с размером по ширине до 14 мм с расчетным сечением

более 35 мм

или с помощью медных шин соответствующего сечения

с заправленными концами согласно рис. 3.

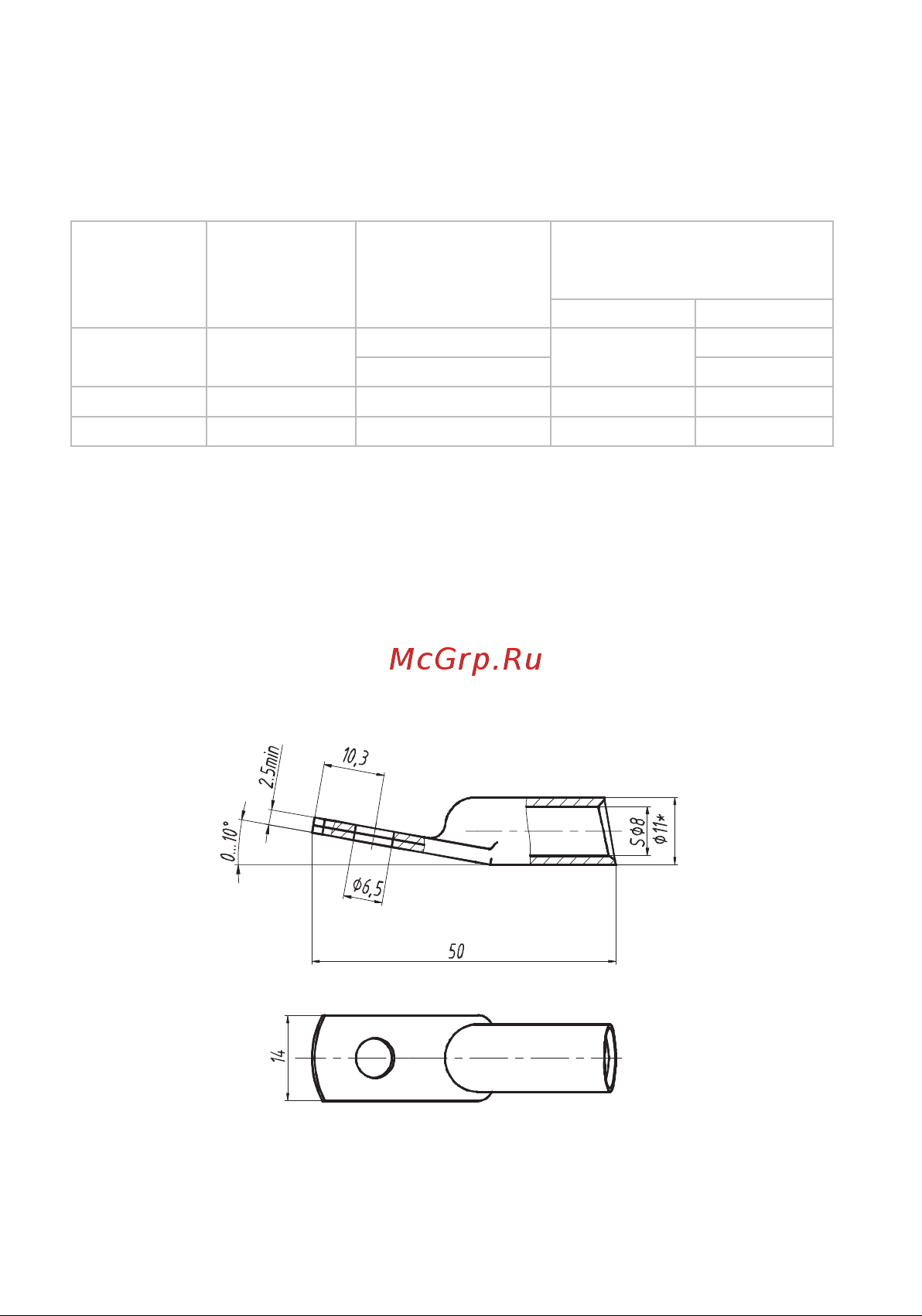

Рис. 2 - Специальный кабельный наконечник
