Внешние проводники присоединяются к зажимам глав-

ных контактов выключателя:

- винтом М6 и шайбой 6.65Г – АЕ2050М;

- винтом М6 и специальной скобой – АЕ2040.

Выключатели АЕ2050М1 имеют хомутные зажимы (при-

ложение А, рис. А2).

Размеры и схемы

Общий вид, габаритные, установочные, присоединитель-

ные размеры и масса приведены в приложении А.

Минимальные допустимые расстояния от выключателей до

металлических частей распределительного устройства приве-

дены в приложении Б.

Электрические схемы выключателей приведены в прило-

жении Г.

УКАЗАНИЕ

МЕР БЕЗОПАСНОСТИ

Установка, присоединение проводников и осмотр вы-

ключателей производятся при снятом напряжении.

ПОРЯДОК

УСТАНОВКИ

Рабочее положение выключателей – установка на вер-

тикальной плоскости символом «I» вверх или с поворотом

вправо, или влево на 90°.

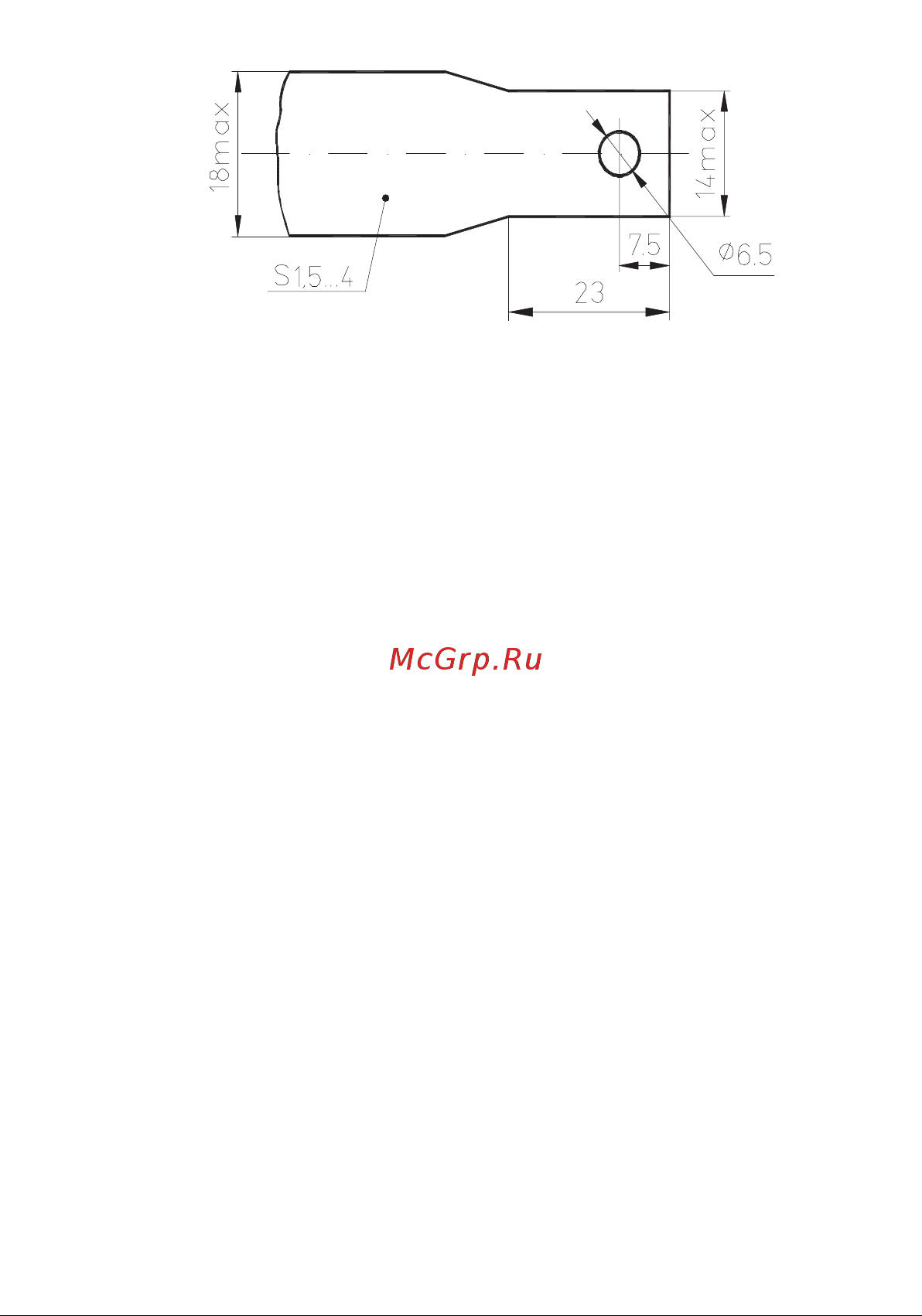

Рис. 3 - Форма и размеры присоединяемой шины
