Sky-Watcher AZ5 со стальной треногой 71283 [2/6] Сборка

Винт с резьбой 3/8”

Ручка регулировки

по азимуту

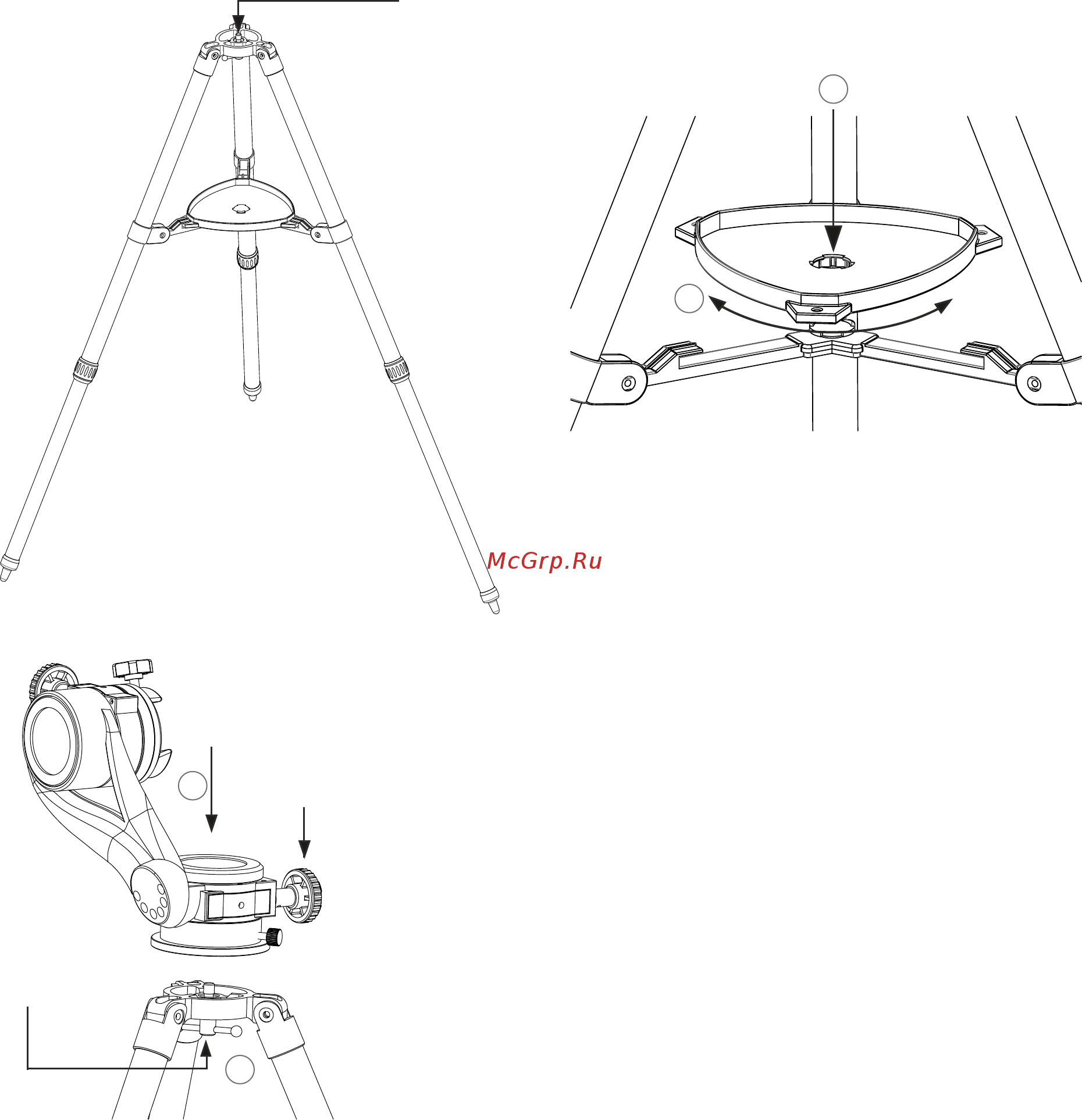

Рис. 1.1a

Рис. 1.1c

Рис. 1.1b

1. Сборка

1.1 Сборка монтировки на легкой треноге

1. Поставьте треногу вертикально и полностью разведите опоры треноги. (рис. 1.1a).

2. Установите лоток для аксессуаров, как показано на рис. 1.1b.

3. Совместите гнездо 3/8" в основании монтировки с аналогичным винтом на головке

треноги. Зафиксируйте монтировку при помощи винта на нижней части головки

треноги (рис. 1.1c).

4. Вытяните ножки треноги до нужной высоты. При помощи пузырькового уровня

на корпусе монтировки убедитесь, что тренога установлена горизонтально. При

необходимости отрегулируйте высоту каждой ножки треноги.

1 Установите лоток для аксессуаров на распорки треноги

так, чтобы отверстие в центре лотка совпало с пазом по

центру распорок, слегка надавите.

2 Поверните лоток, чтобы закрепить его.

ВНИМАНИЕ: лоток для аксессуаров

обеспечивает нужную жесткость конструкции

и предотвращает случайное опрокидывание

треноги. Если вы используете монтировку AZ5

с легкой треногой, всегда устанавливайте

лоток для аксессуаров.

СОВЕТ: полностью затянутая ручка регулировки

по азимуту предотвращает вращение

монтировки вправо-влево и упрощает процесс

крепления монтировки к треноге.

Фиксирующий

винт
