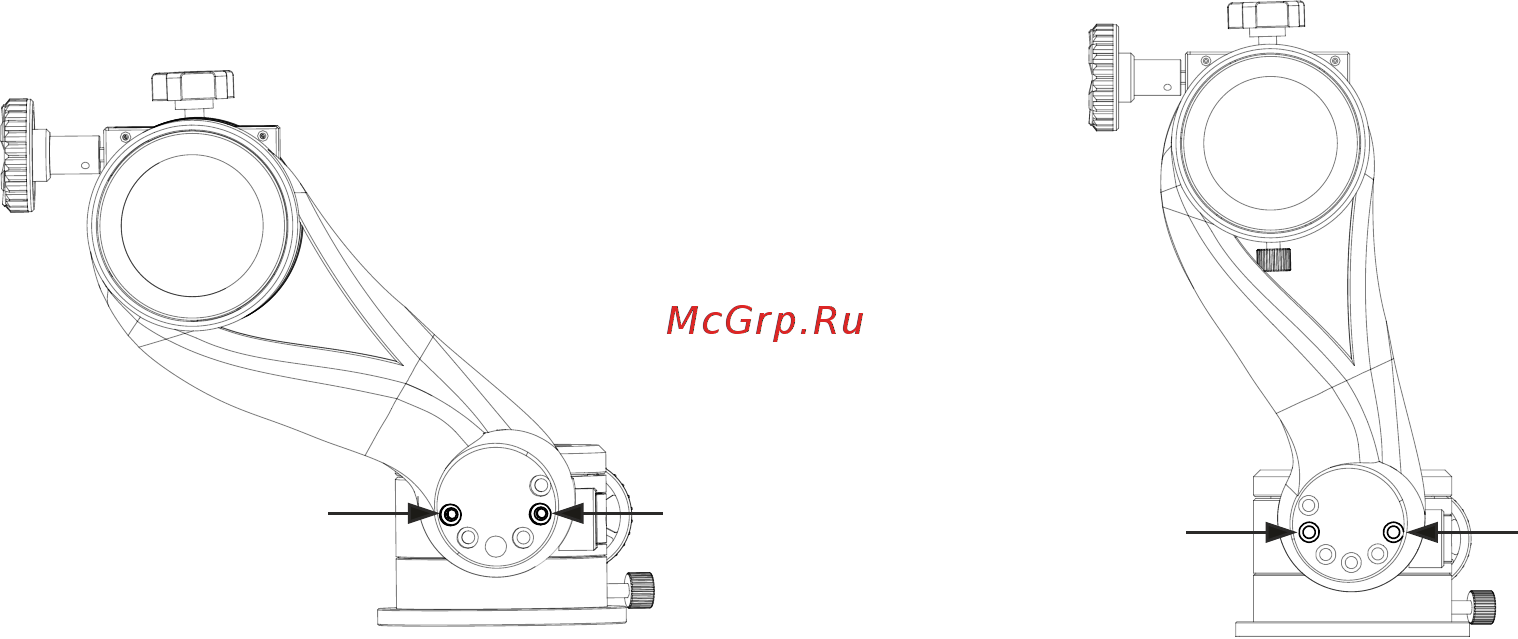

Рис. 2.3a Рис. 2.3b

2.3 Переключение положений головки монтировки

Головка монтировка AZ5 имеет два положения установки для разных типов телескопов.

Низкое положение (рис. 2.3a) позволяет устанавливать длиннофокусные телескопы

для наблюдения объектов, находящихся высоко над горизонтом. Высокое положение

(рис. 2.3b) рекомендуется для установки более тяжелых телескопов; для наблюдения

наземных объектов и небесных объектов, находящихся близко к линии горизонта.

Для переключения между положениями используйте 4-миллиметровый шестигранный

ключ. Выкрутите винты ключом, как показано на рисунках, затем установите винты

в другую пару крепежных отверстий для фиксации выбранного положения.

Технические характеристики

Тип управления телескопом: ручной

Тип монтировки: азимутальная полувилочная

Тип привода: червячная передача, 96 зубьев

Максимальная нагрузка: 9 кг (усиленная тренога), 5 кг (легкая тренога)

Диапазон регулировки положения по высоте (широте месте наблюдения): от −50° до 90°

Диапазон регулировки положения по азимуту (приблизительно): 360°

Вилка монтировки: двухступенчатая, регулируемая

Материал треноги: алюминий (легкая), сталь (усиленная)

Вес монтировки: 2,3 кг

Вес треноги: 5,6 кг (усиленная тренога), 1,8 кг (легкая тренога)
