ЧАСТЬ II. РАБОТА С МОНТИРОВКОЙ AZ-EQ5 GT
2.5 Установка дополнительной оптической трубы
На конце штанги противовесов монтировки AZ-EQ5 GT можно установить
дополнительную площадку для крепления второй оптической трубы.
1. Выдвиньте штангу противовесов и поверните ее в положение, при котором плоская
поверхность на торце штанги направлена вверх. Зафиксируйте положение штанги
с помощью винтов фиксации.
2. Ослабьте винт с внутренним шестигранником на металлическом кольце
установочной площадки и установите площадку на штангу противовесов, как
показано на рис. 2.5а. Совместите положение винта с внутренним шестигранником
с плоской поверхностью на штанге противовесов.

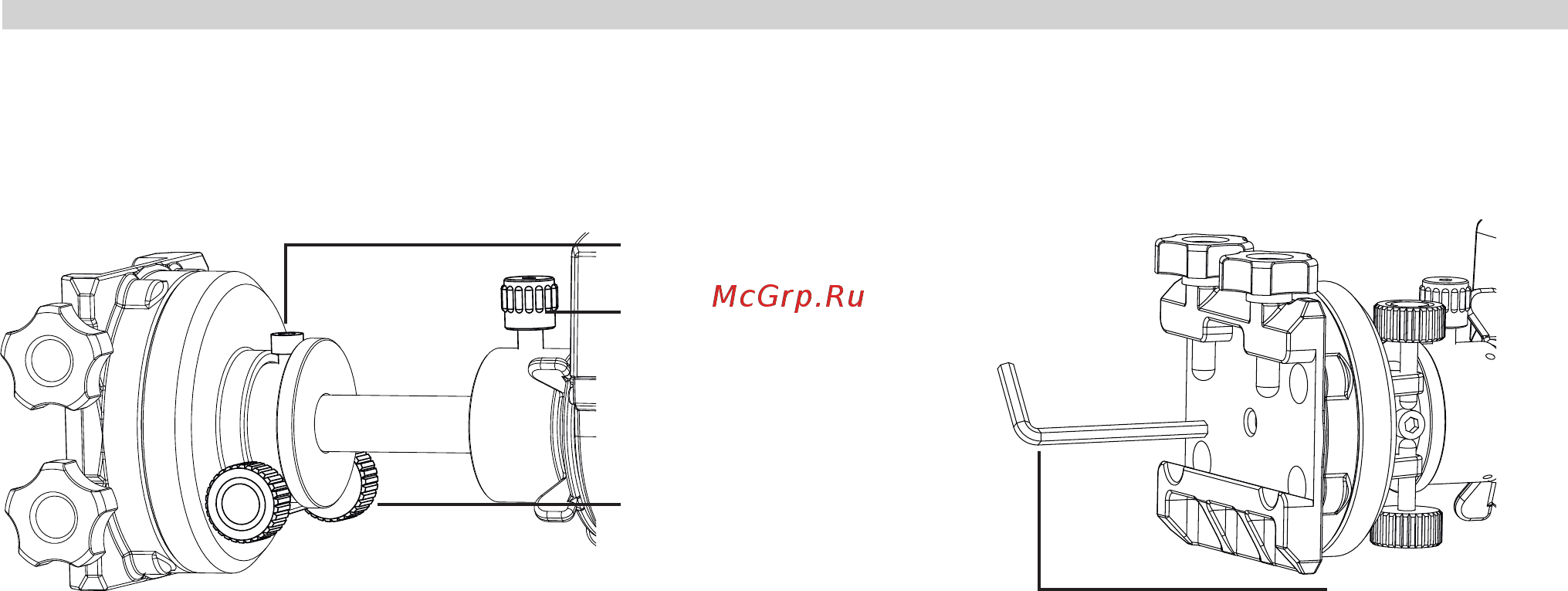

Рис. 2.5a
Рис. 2.5b
Винт с внутренним
шестигранником
Винты регулировки
по вертикали
Фиксатор штанги
противовесов
Шестигранный
ключ
3. Для фиксации установочной площадки на штанге противовесов закрутите
шестигранным ключом 5 мм винт, расположенный в центральном отверстии
площадки (рис. 2.5b). Этим же ключом закрутите винт с внутренним
шестигранником на металлическом кольце площадки.
4. Затяните фиксатор оси склонения и установите вторую оптическую трубу на
дополнительную установочную площадку. Если телескоп направлен вперед, вторая
оптическая труба должна располагаться слева от монтировки.
5. Ослабьте винты фиксации штанги противовесов для проверки балансировки
дополнительной оптической трубы. Сбалансируйте телескоп, отрегулировав
положение оптической трубы в кольцах или положение установочной пластины в
пазе площадки. Закрутите Т-образный винт-фиксатор.
6. Ослабьте фиксатор оси склонения и проверьте балансировку оптической трубы на
основной установочной площадке монтировки. Затяните фиксатор оси склонения.
7. Ослабьте винты фиксации штанги противовесов и поверните дополнительную
оптическую трубу в вертикальной плоскости до положения, в котором обе
оптические трубы направлены в одну сторону. Затяните винты фиксации.
8. Наведите основную оптическую трубу на отдаленный объект и отрегулируйте два
винта регулировки по вертикали (рис. 2.5а) дополнительной установочной
площадки до положения, в котором обе оптические трубы направлены на точки,
расположенные на одном уровне по высоте.
Примечания:
• Использование второй установочной площадки рекомендуется только при работе
монтировки - 5 в азимутальном режиме.AZ EQ
• Механизм регулировки соосности положений основной и дополнительной
установочных площадок в азимутальной плоскости не предусмотрен. Пользователю
следует найти способ устранения отклонений по азимуту.
• Удлинитель штанги противовесов длиной 120 мм нельзя использовать для
установки дополнительной площадки.
