ЧАСТЬ IV. ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ

4.1 Панель управления

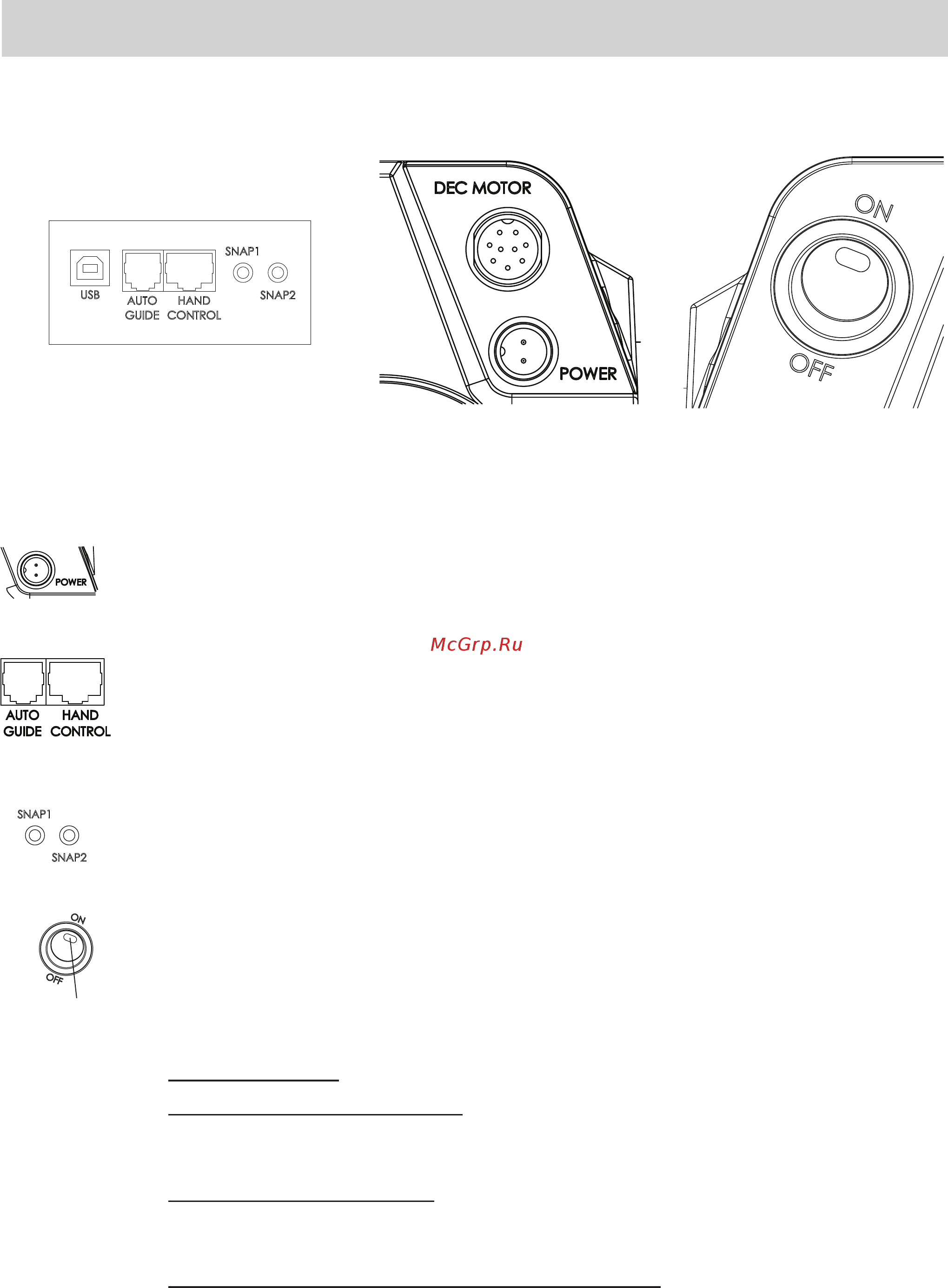

На рисунке ниже показана панель управления монтировки AZ-EQ5 GT.

4.2 Элементы панели управления

POWER (Питание): Разъем питания монтировки и пульта управления. Для

подключения к источнику питания совместите положение указателя на штекере

кабеля и на разъеме питания панели управления и подключите штекер к

разъему. Для фиксации штекера в разъеме вкрутите рифленую крышку штекера.

HAND CONTROL (Пульт управления): 8-контактный разъем RJ-45 для

подключения пульта управления SynScan.

AUTO GUIDE (Автогидирование): 6-контактный разъем RJ-12 для

подключения автогида. Совместим со всеми автогидами с интерфейсом ST-4.

SNAP (Съемка): Два стереоразъема для подключения к разъему управления

затвором фотокамеры. Интерфейс позволяет использовать пульт управления

SynScan для управления автоматической съемкой.

Переключатель «ON/OFF» (ВКЛ/ВЫКЛ): Включение и выключение питания

монтировки и пульта управления.

Индикатор питания: показывает состояние питания монтировки и передает

информацию о других функциях.

1. Индикатор горит: есть нормальное питание монтировки.

2. Индикатор медленно мигает: низкое напряжение питания; продолжение

работы может привести к выходу аккумулятора из строя (при

использовании свинцового аккумулятора с напряжением 12 В).

3. Индикатор быстро мигает: слишком низкое напряжение питания;

продолжение работы может привести к неисправности аккумулятора и

контроллера электроприводов монтировки.

4. Прерывистое однократное мигание индикатора: запущена процедура

обучения функции «Постоянная коррекция периодической ошибки» (PPEC),

но контроллер монтировки не получил сигнал о положении червячной

передачи, запись коррекции не началась.

Power LED

Рис. 4.1a Рис. 4.1b Рис. 4.1c
