16
5.
Прерывистое двукратное мигание индикатора: запущена процедура
обучения функции «Постоянная коррекция периодической ошибки» (PPEC),
контроллер монтировки получил сигнал о положении червячной передачи,
началась запись коррекции периодической ошибки. По завершении
прерывистого двукратного мигания индикатора процедура обучения функции
«Постоянная коррекция периодической ошибки» (PPEC) завершена.
6. Прерывистое трехкратное мигание индикатора: включено гидирование с
использованием функции «Коррекция периодической ошибки» (PEC).
DEC Motor (Разъемы привода оси склонения): эти два разъема
используются для подключения приводов оси склонения к панели
управления с помощью кабелей приводов оси склонения.
:
Порт USB: используется для подключения внешнего USB-устройства
(скорость передачи: 115200 бит/с. Его можно использовать для управления
монтировкой прямо с компьютера, а также для обновления прошивки
контроллера.

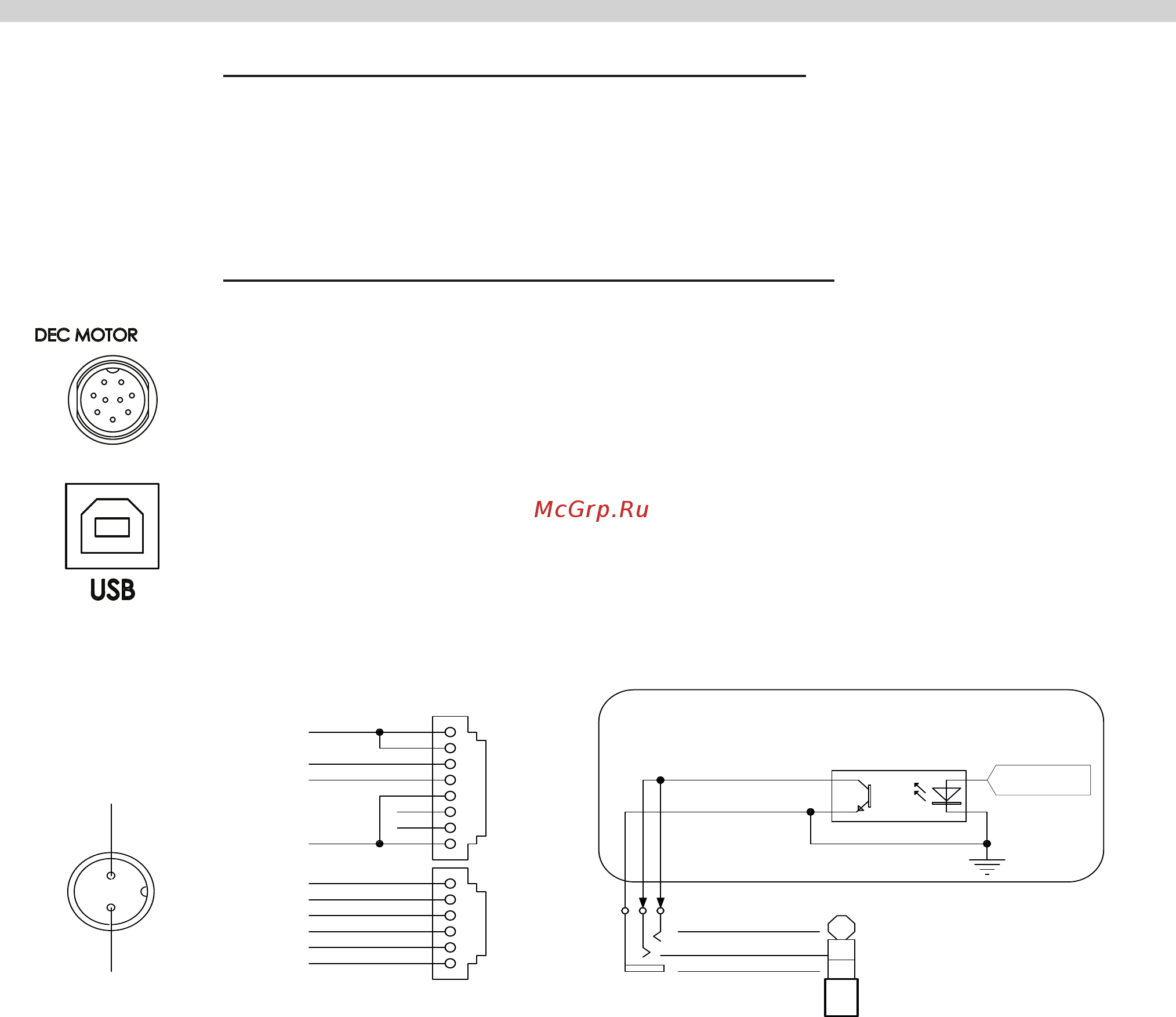

4.3 Схемы разъемов
Примечания:
• Порт SNAP передает два управляющих сигнала на стереоразъем. Для камер,
использующих только сигнал управления затвором, возможно использование любого
управляющего сигнала. Камерам, для управления которыми требуется сигнал
фокусировки перед сигналом открытия затвора, необходимо обеспечить правильное
подключение.
• Выходное напряжение: 11–16 В (постоянный ток). Использование источников
питания с другим напряжением может вызвать неустранимые повреждения
контроллера электроприводов монтировки или пульта управления.
• Выходной ток: 3 А при напряжении 11 В; 2А при напряжении 16 В.
• Не используйте для питания монтировки нерегулируемый сетевой адаптер питания.
Рекомендуется использовать импульсный источник питания с выходным
напряжением 15 В и силой тока не менее 2 А.
• При слишком низком напряжении источника питания контроллер монтировки
автоматически отключает электроприводы.
4.4 Требования к источникам питания
• В комплект поставки монтировки AZ-EQ5 GT входит кабель управления затвором
для цифровых зеркальных камер Canon EOS. Кабели, совместимые с другими
моделями фотокамер, в комплект не входят, их можно заказать отдельно.
2
3
4
1
5
6
7
8
HAND CONTROL (Пульт управления)
GND
Vpp+
RX(3.3V)
TX(3.3V)
2
3
4
1
5
6
AUTO GUIDE (Автогидирование)
GND
RA+
RA-
DEC+
DEC-
GND Vpp+
POWER (Питание)
Рис. 4.3.
Электрическая схема
SNAP (Съемка)
Optoisolator (Оптопара)
GND
Control Signal
(Сигнал управления)
Internal Circuit
GND (Земля)
TRIGGER (Сигнал)
ЧАСТЬ IV. ИНТЕРФЕЙСЫ УПРАВЛЕНИЯ
