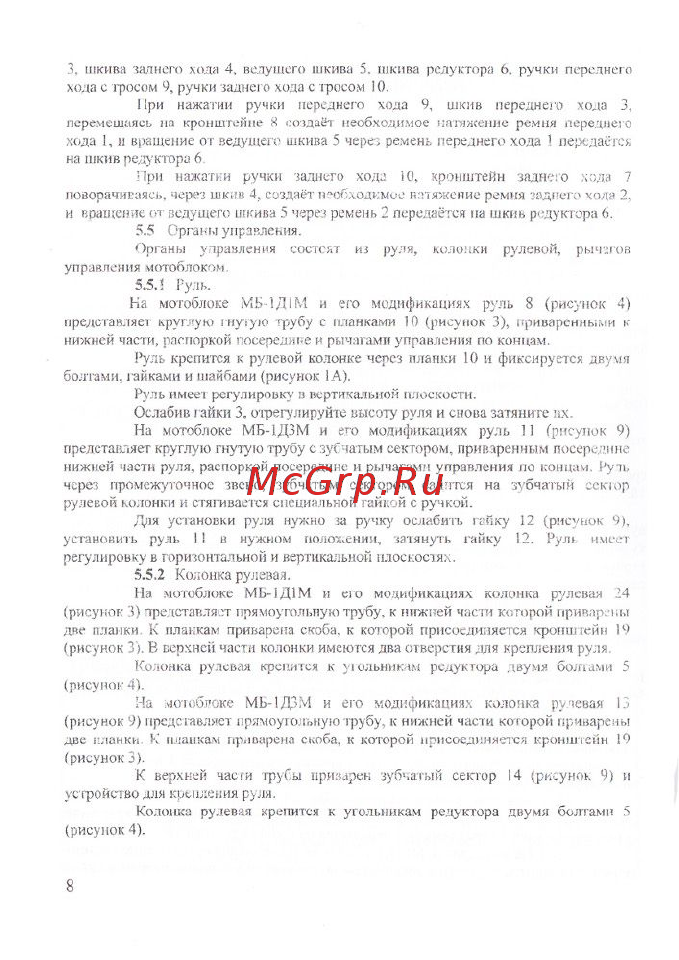

3 шкива заднего хода 4 ведущего шкива 5 шкива редуктора 6 ручки переднего хода с тросом 9 ручки заднего хода с тросом 10 нажатии ручки шкив переднего перемещаясь на кронштейне X создаёт необходимое натяжение ремня переднего хода 1 и вращение от ведущего шкива 5 через ремень переднего хода 1 передаётся на шкив редуктора 6 При нажатии ручки заднего хода 0 кронштейн заднею хода 7 поворачиваясь через шкив 4 создаёт необходимое натяжение ремня заднего хода 2 и вращение от ведущего шкива 5 через ремень 2 передаётся па шкив редуктора 6 5 5 Органы управления Органы управления состоят колонки рулевой рычагов управления мотоблоком На мотоблоке МБ 1Д1М и его модификациях руль 8 рисунок 4 представляет круглую гнутую трубу е планками 10 рисунок 3 приваренными к нижней части распоркой посередине и рычагами управления по концам Руль крепится к рулевой колонке через планки 10 и фиксируется двумя болтами гайками и шайбами рисунок 1А Руль имеет регулировку в вертикальной плоскости Ослабив гайки 3 отрегулируйте высоту руля и снова затяните их На мотоблоке МБ 1ДЗМ и его модификациях руль 11 рисунок 9 представляет круглую гнутую трубу с зубчатым сектором приваренным посередине нижней части руля распоркой посередине и рычагами управления по концам Руль через промежуточное звено зубчатым сектором садятся на зубчатый сектор Для установки руля нужно за ручку ослабить гайку 12 рисунок 9 установить руль 11 в нужном положении затянуть гайку 12 Руль имеет регулировку в горизонтальной и вертикальной плоскостях 5 5 2 Колонка рулевая На мотоблоке МБ 1Д1М и его модификациях колонка рулевая 24 рисунок 3 представляет прямоугольную трубу к нижней части которой приварены две планки К планкам приварена скоба к которой присоединяется кронштейн 19 рисунок 3 В верхней части колонки имеются два отверстия для крепления руля Колонка рулевая крепится к узольниюш редуктора двумя ботами 5 рисунок 4 На мотоблоке МБ 1ДЗМ и его модификациях колонка рулевая 13 рисунок 9 представляет прямоугольную трубу к нижней части которой приварены две планки К планкам приварена скоба к которой присоединяется кронштейн 19 рисунок 3 К верхней части трубы припарен зубчатый сектор 14 рисунок 9 и устройство для крепления руля Колонка рулевая крепится к угольникам редуктора двумя болтами 5 рисунок 4
