Руководство по эксплуатации

Страница 10

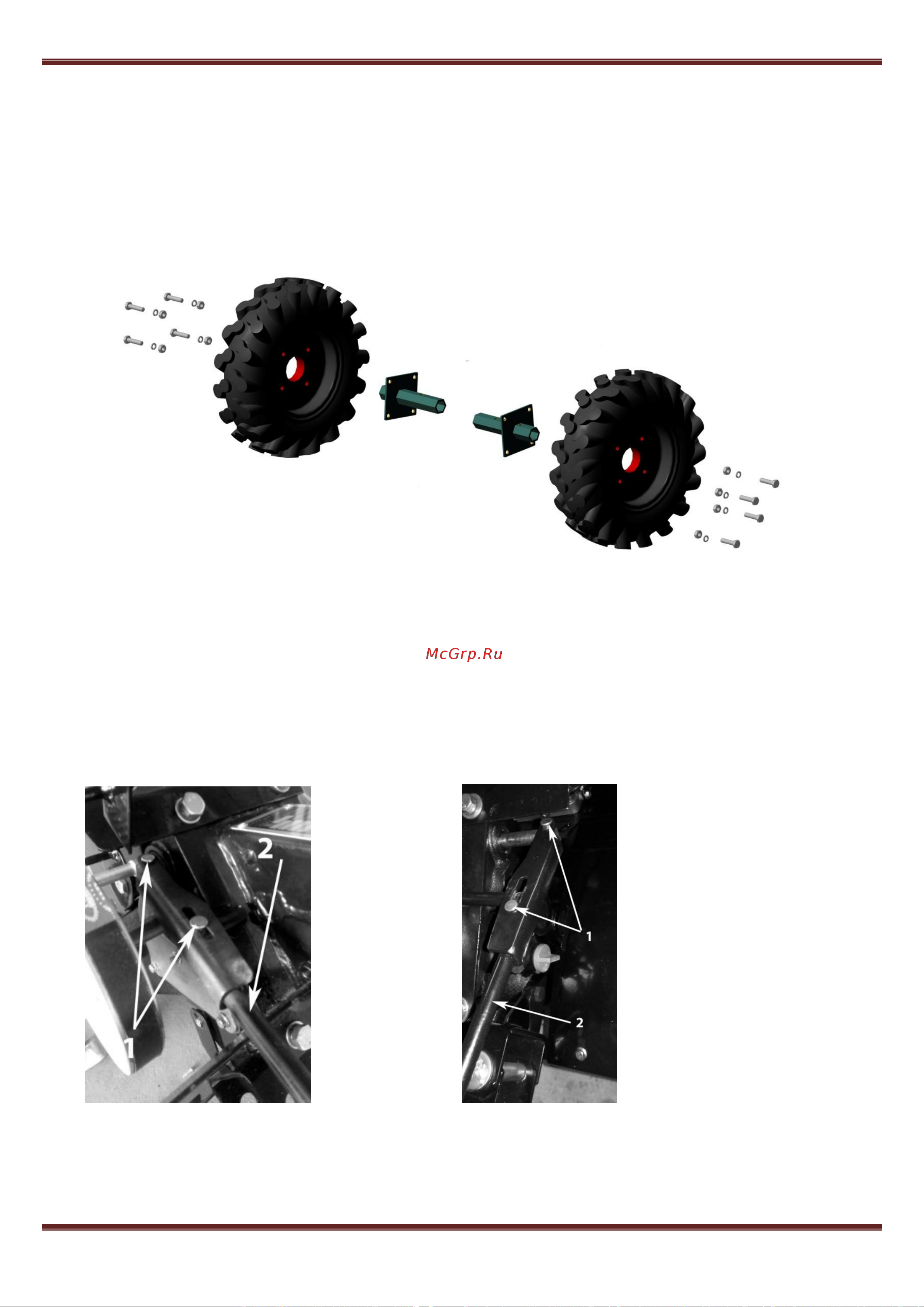

6.4. Сборка пневматических колес.

Установите на фланцы колесных осей – пневматические колеса. Для этого Вам необходимо приготовить: колесную

ось – 2 шт.; колесо левое – 1 шт.; колесо правое – 1 шт.; болт М10х20 – 8 шт.; гровер М10 – 8 шт.; гайка М10 – 8 шт. После

сборки затяните все болты максимально возможным усилием. После установите собранные колеса на ось редуктора и

зафиксируйте пальцем цилиндрическим 8х40 мм и шплинтом. Одновременная установка пневматических колес и фрез для

культивирования, а также металлических колес не возможна.

6.5. Установка рычага переключения передач.

 Возьмите палец цилиндрический 5х25 мм (2 шт.)(см. рис. поз.1), шплинт (2 шт.) и рычаг переключения передач (см.

рис. поз.2) из комплекта поставки.

 Установите рычаг переключения передач согласно рисунку.

 Совместите отверстия в рычаге переключения передач с валом переключения передач и штырем установки рычага

переключения передач.

 Вставьте цилиндрические пальцы в отверстия и зафиксируйте шплинтами.

M-207/M-207LF M-307/M-307LF
