Мобил К МКМ-4 ПРЕМИУМ MBK0018484 [24/32] Поступательная скорость повышенная
![Мобил К МКМ-4 ПРО (MBK0018471) 6.5 л.с., 73 см ширина обработки, 3,6 л [24/32] Поступательная скорость повышенная](/views2/1881255/page24/bg18.png)
23
Положение –1
поступательная
скорость
повышенная
Положение – 2
поступательная
скорость
пониженная
Положение –1 поступательная скорость повышенная

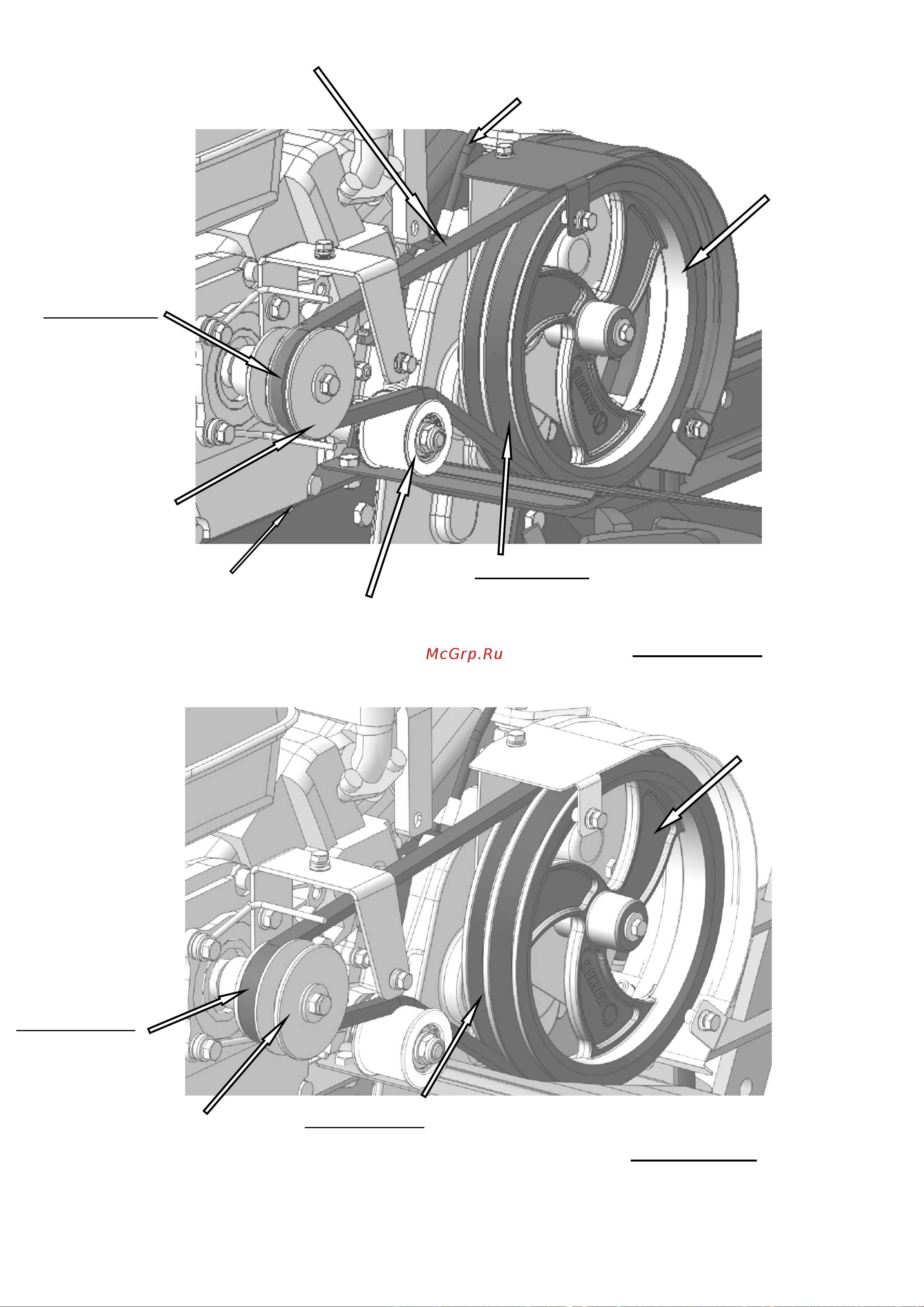

Схема установки ремня на шкивах мотоблока положение – 1
– поступательная скорость повышенная.
Шкив ведомый
Шкив ведущий
Болтовое соединение в пазах рамы
Ремень AVX13х1125 (допускается замена ремня на аналоги с данными типоразмерами)
Ролик натяжной
Трос сцепления
Рис.16. Схема установки и натяжения ремня на шкивах мотоблока.
Схема установки ремня на шкивах мотоблока положение - 2
– поступательная скорость пониженная.
Шкив ведущий
Шкив ведомый
Положение – 2 поступательная скорость пониженная
