6. При установке наклонной направляющей вилки убедитесь, что шарик на раме

впрыскивающего насоса вставлен в паз наклонной направляющей вилки, а задняя

часть рамы защищает корпус впрыскивающего насоса на 5~6 мм (Рис. 8.1).

При установке впрыскивающего насоса после снятия, установочные метки на штоке и

регулировочным шестеренчатым кольцом/раме должны быть совмещены (Рис. 8.2).

7. При установке коробке передач, плоская часть ведущей шестерни масляного наноса

должна быть совмещена с пазом на лицевой стороне распределительного вала.

8. Болты и гайки должны быть затянуты в соответствии с вращающими моментами,

приведенными ниже.

Название болта/гайки

Вращающий момеит

Нхм (кгсхм)

Примечание

Штифт головки цилиндра

(М12)

78,5

(8)

Гайка головки цилиндра

(М12х1,25)

117,7~147,1

(12~15)

Гайка соединительной

штанги

(М10х1,25)

49~58,9

(5~6)

Стопорится

контровочной шайбой

Уравновешивающий болт

(М10х1,25)

58,9~68,5

(6~7)

Стопорится

контровочной шайбой

Гайка маховика

(М36х2)

255~295

(26~30)

Стопорится

контровочной шайбой

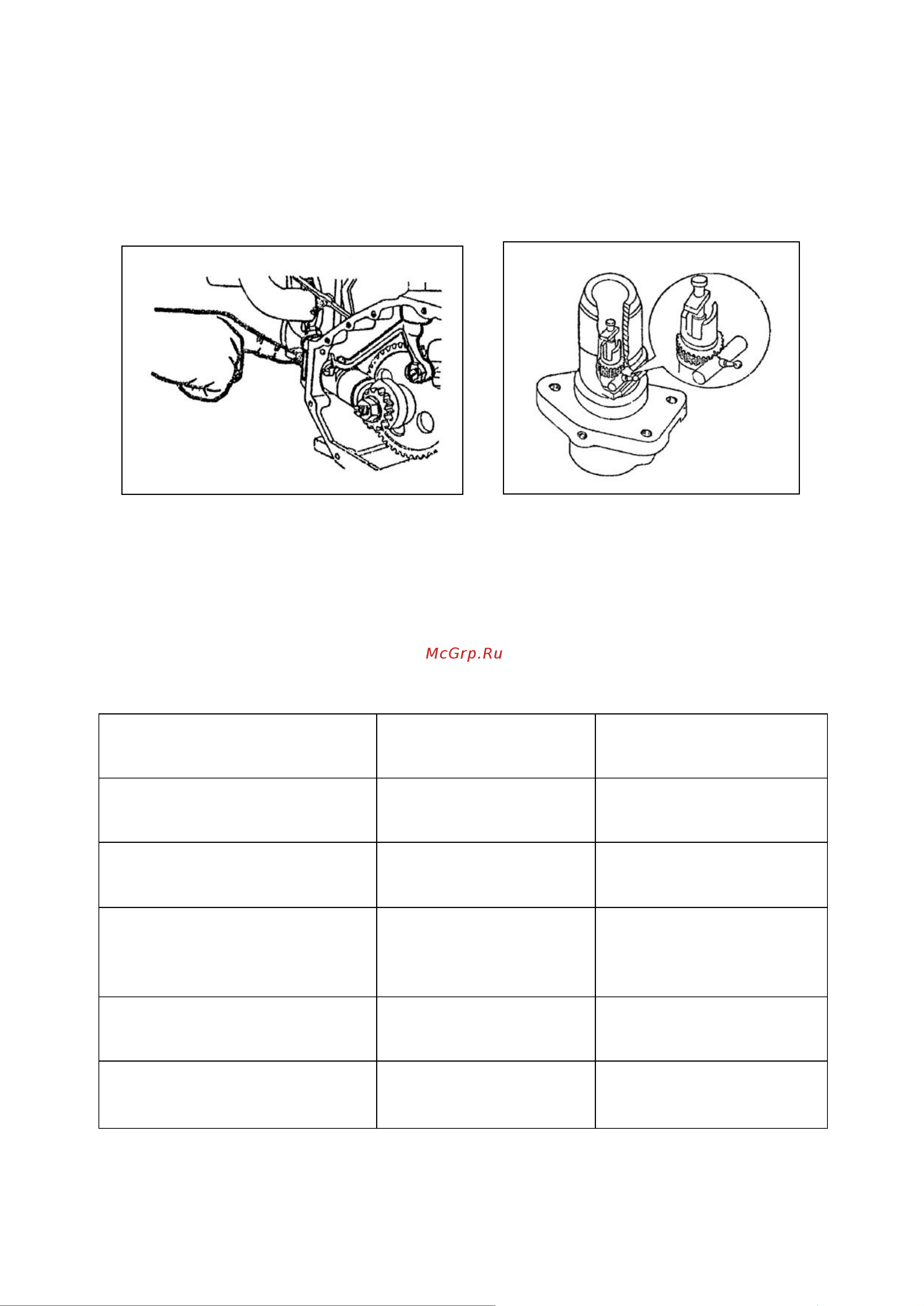

Рис. 8.1

Рис. 8.2
