В. Регулировка двигателя

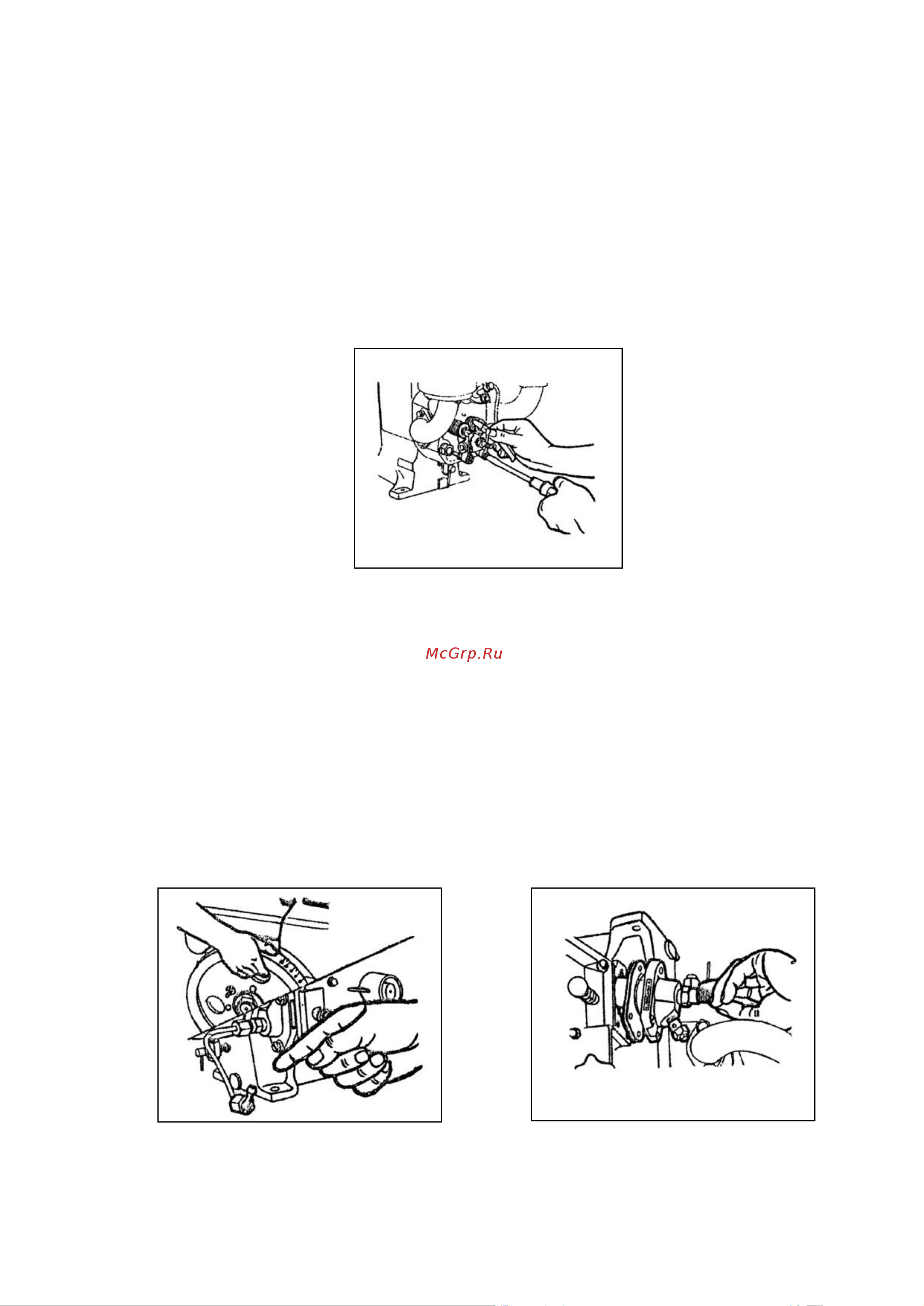

1. Регулировка зазора клапанов

Снимите крышку головки цилиндра, поворачивайте маховик до тех пор, пока и

впускающий и выпускающий клапана не будут закрыты. Ослабьте контровочную гайку на

качающем рычаге и поверните регулировочный винт. После этого вставьте

калибровочный щуп между штоком клапана и качающим рычагом; вкручивайте

регулировочный винт до тех пор, пока калибровочный щуп не будет легко выходить.

После этого затяните контровочную гайку.

Зазор клапана составит 0,15~0,25 мм (Рис. 9).

Рис. 9

2. Регулировка впрыска

(1) Аккуратно поворачивайте маховик в рабочем направлении вращения до тех пор,

пока топливо не начнет вытекать из открытого конца топливной магистрали;

проверьте, совпадает ли метка на бачке с меткой на краю маховика в пределах

20~24° от верхней мертвой точки. В случае несовпадения требуется регулировка

(Рис. 10).

(2) Открутите три болта, фиксирующие выпрыскивающий насос, и снимите насос.

После этого отрегулируйте впрыск топлива, увеличив количество регулировочных

шайб. Обычно, добавление или снятие одной регулировочной шайбы толщиной 0,1

мм приводит к опережению или задержке впрыска на 1° (Рис. 11).

Рис. 10

Рис. 11
