a) Проверка и замер степени изношенности гильзы цилиндра и поршня.

b) Проверка степени изношенности и установочные зазоры всех шеек коленчатого

вала и корпусов подшипников.

c) Проверка несущей поверхности масляного насоса на предмет изношенности.

Регулировка зазора между шестерней масляного насоса и корпусом насоса.

Раздел 6 Осветительное оборудование и проводка

Два осветительных силовых блока представляют собой миниатюрный электрический генератор и динамо-

машину с маховиком.

Выходная мощность мини-генератора, устанавливаемого в корпусе охлаждающего вентилятора, составляет

25 ватт и 12 вольт.

Ротор динамо-машины крепится в маховике, а обмотка статора крепится на корпусе коренного подшипника.

Существует два типа динамо-машины с маховиком, один с выходной мощностью 30 ватт и 12 вольт, а

второй - с выходной мощностью 90 ватт и 12 вольт.

В зависимости от потребностей пользователя, на дизельном двигателе возможна установка одного из этих

блоков.

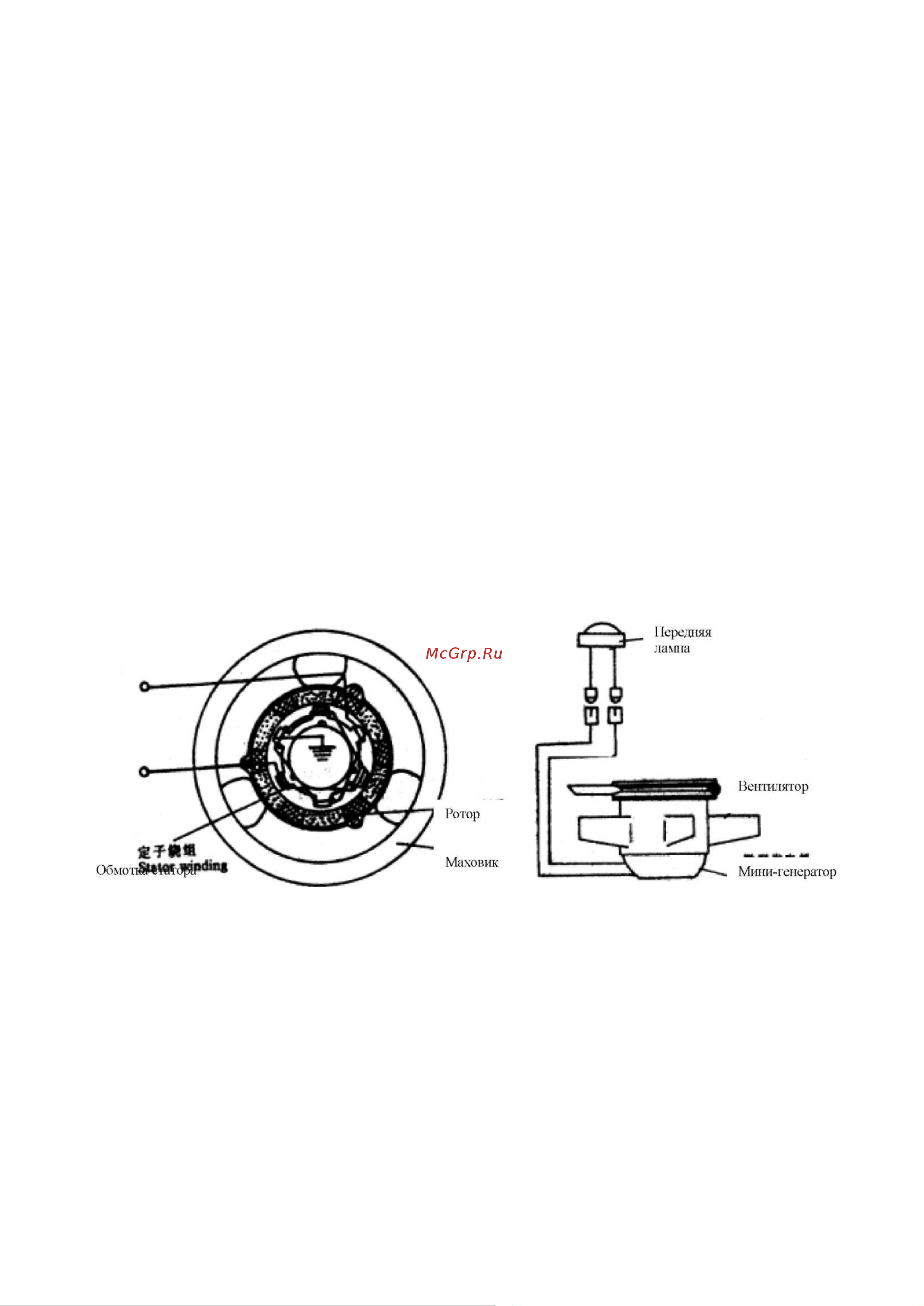

Проводка показана на рис. 28 и 29. Чтобы предотвратить перегорание лампы или тусклое освещение,

номинальное напряжение лампы и ее мощность в ваттах должны совпадать с соответствующими

величинами осветительного силового блока.

Средний провод между обмоткой статора динамо-машины с маховиком (90 ватт) заземляется, а два других

провода находятся под напряжением.

На динамо-машине с маховиком с выходной мощностью 30 ватт средний провод отсутствует. Способ

подсоединения проводки такой же, как и для мини-электрогенератора.

Рис. 28 Динамо-машина с маховиком 90 Ватт Рис. 29 Микро-динамо-машина
