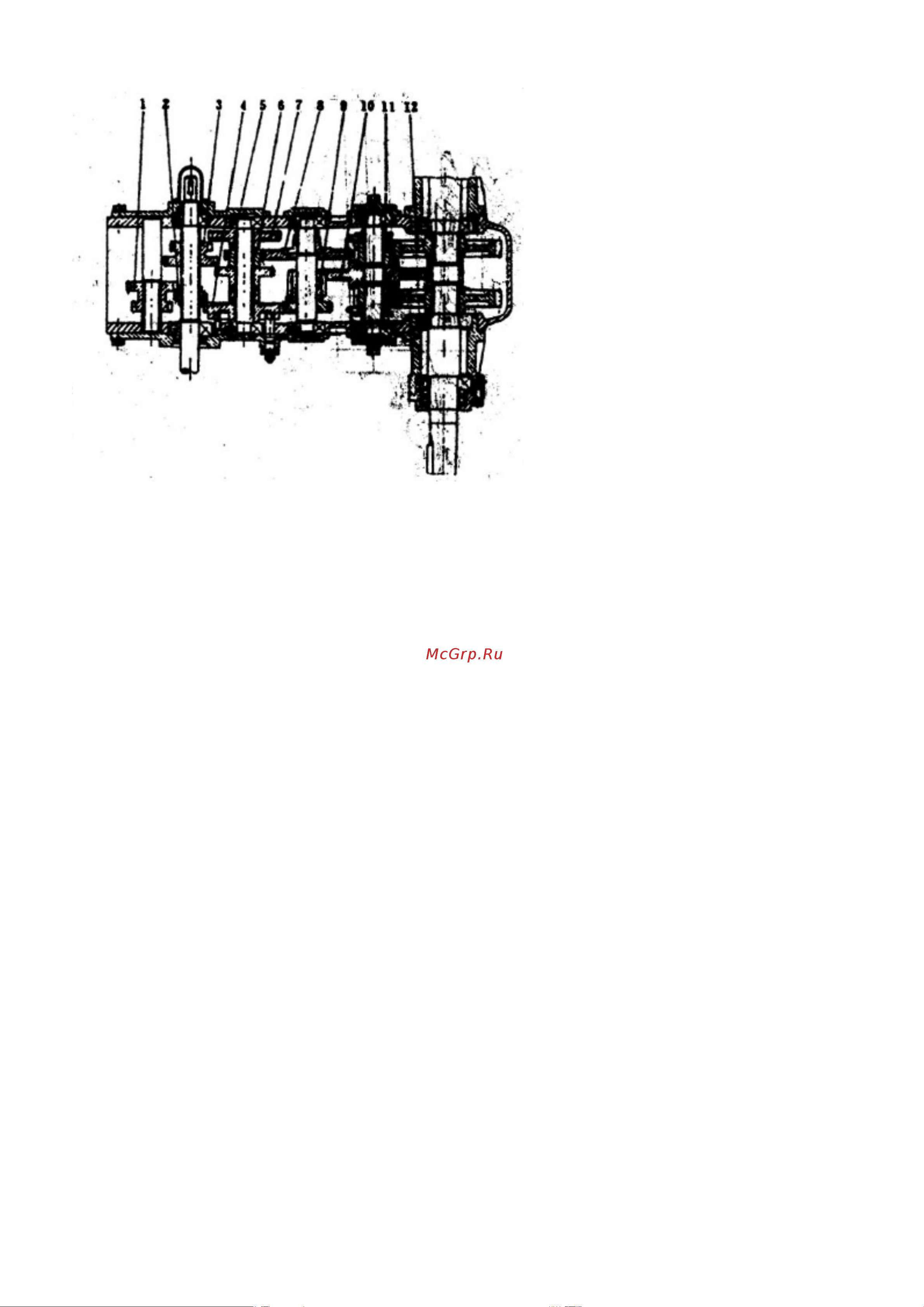

Рис. 4 Коробка передач

1. Зубчатое колесо обратного хода; 2. Ведущее зубчатое колесо, обратный ход и 1-я скорость; 3.

Ведущее зубчатое колесо, 2-я и 3-я скорость; 4. Ведомое зубчатое колесо, 1-я скорость; 5.

Ведомое зубчатое колесо, 3-я скорость; 6. Ведущее зубчатое колесо замедления; 7. Ведомое

зубчатое колесо, 2-я скорость; 8. Ведомое зубчатое колесо замедления; 9. Зубчатое колесо

переключения скоростей; 10. Центральное зубчатое колесо коробки передач; 11. Зубчатое колесо

рулевого механизма; 12. Ведущее зубчатое колесо
