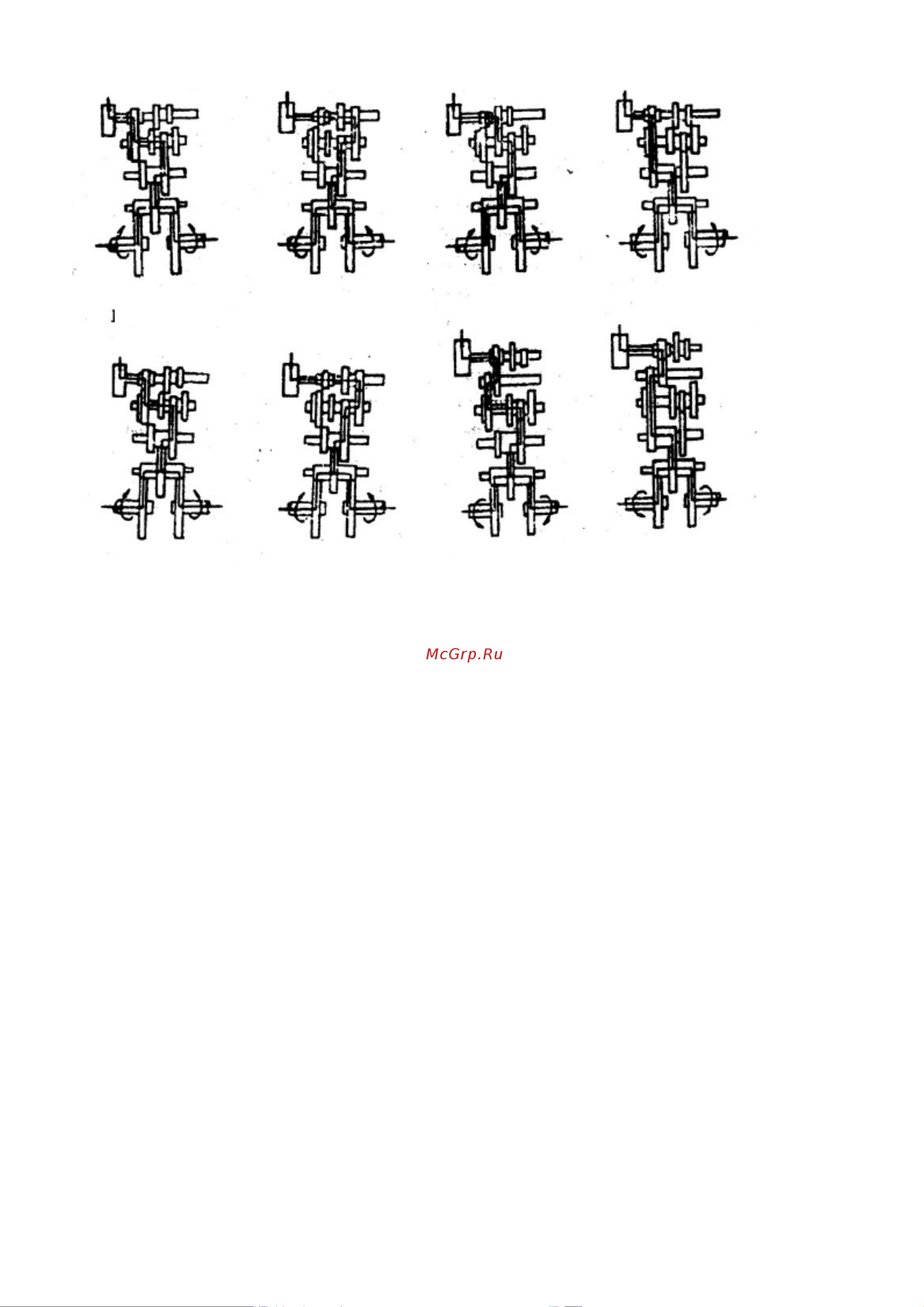

Рис. 5. Кинематическая схема переключения передач

III. Тормоз

Используется тормоз кольцевой формы с внутренними колодками. Его конструкция показана на

Рис. 7.

Когда рукоятка тормоза/сцепления находится в положении «торможение», тяговый стержень (1)

заставляет проворачиваться тормозную тягу (2), а плоская головка на конце оси тормозной тяги

(2) разжимает кольцевую муфту тормоза (3), вызывая трение кольца о внутреннюю поверхность

вращающегося колеса (5), благодаря чему и достигается эффект торможения.

IV. Механизм рулевого управления

Моторизированный культиватор оснащён блокировочным механизмом с поворотным хомутом.

Во время поворота одной из рукояток рулевого управления, при помощи тягового штока в

действие приводится вилка рулевого управления и соответствующий рычаг, что обеспечивает

смещение шестерни механизма рулевого управления и вывод из зацепления зубчатого колеса с

внутренними зубьями, в результате чего усилие с одной стороны приводного колеса ослабевает и

обеспечивается возможность управления моторизированным культиватором.

I скорость

II скорость

III скорость

IV скорость

V скорость

VI скорость

Обратный ход I

Обратный ход II

~ 11 ~
