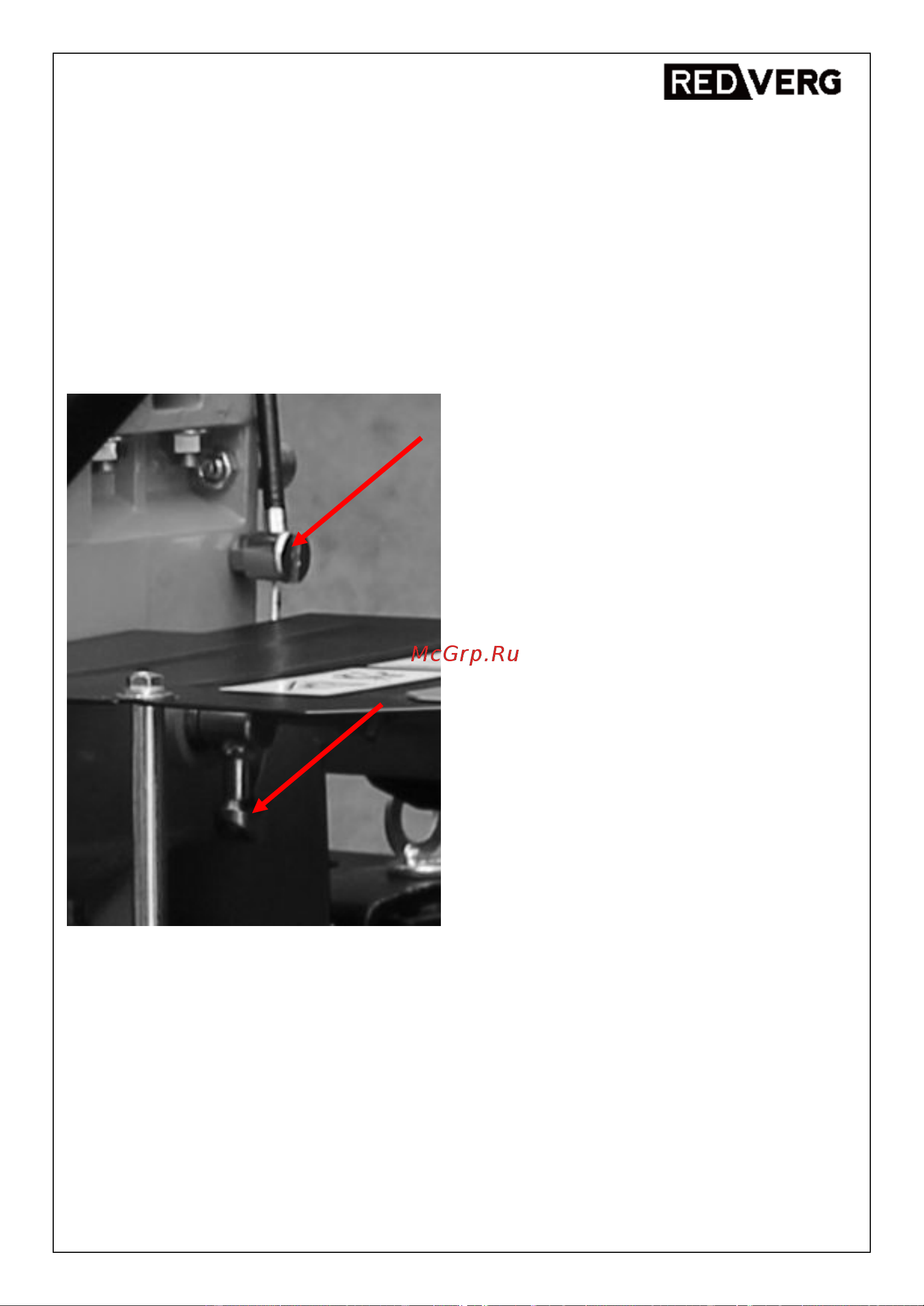

3.2.2. Регулировка троса реверсного механизма.
1. Отвинтите крепящие болты.
2. Вверните винт по часовой стрелке до упора.
3. Вставьте трос в боковой вал реверсного механизма коробки передач и
убедитесь, что шарнир поручня вошел в отверстие вилочного вала.
4. Потяните реверсный вилочный вал против часовой стрелки, встаньте трос в
узкое пространство боковой реверсной головки коробки передач, убедитесь, что
головка трубки направлена в отверстие головки провода.
5. Освободите винт и придержите его, освободите рукоятку реверса до тех пор,
пока сила пружины в сцеплении сможет вернуть в первоначальное положение
ручки, затем вкрутите стопорную гайку.
6. Регулировка троса дросселя – на самом тросе. (Рис. 11)
19
