2. Регулировка зазора конической зубчатой передачи в ходовой части (см.
рисунок).

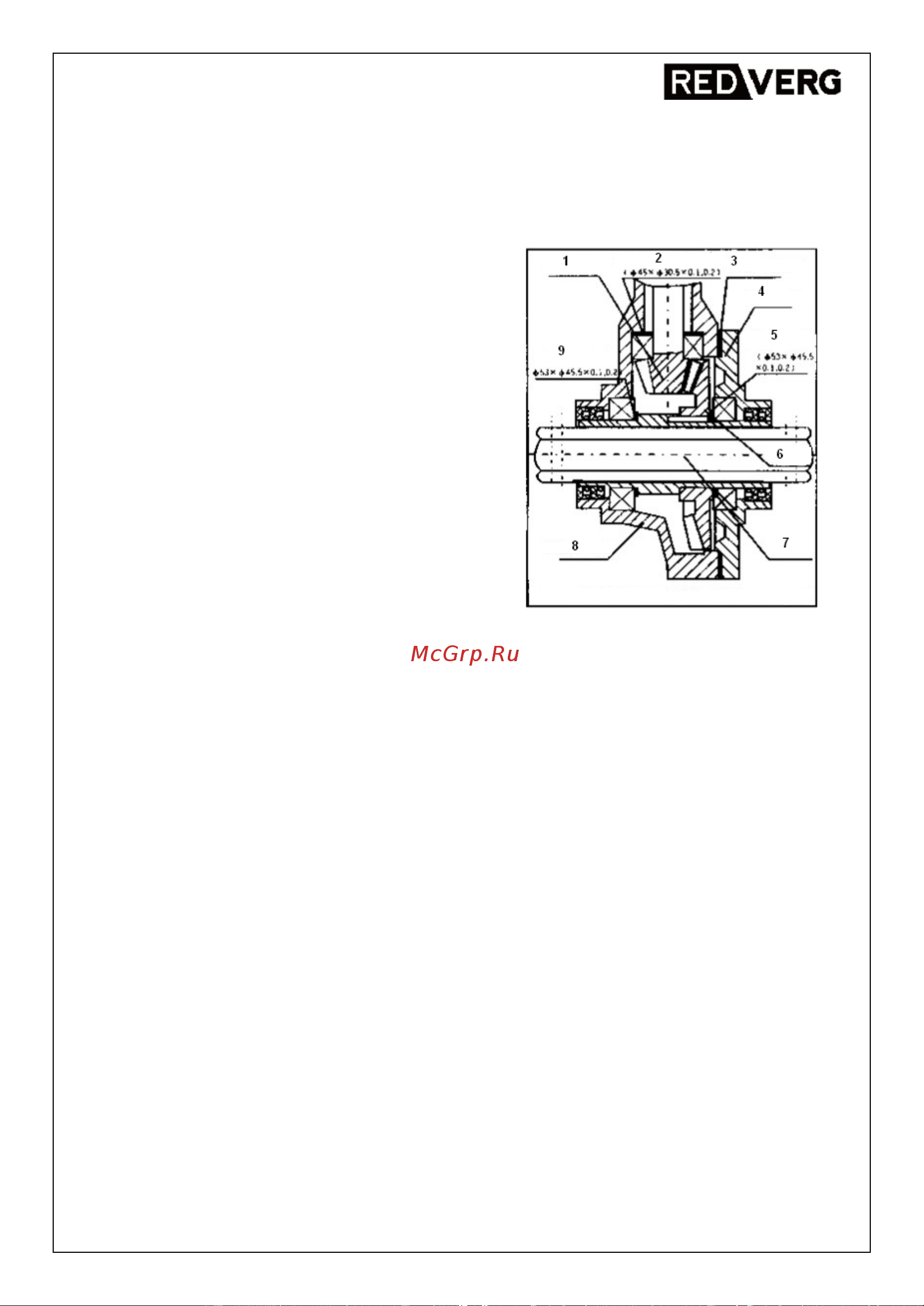

Рисунок. Структурная схема конической зубчатой передачи в ходовой части.
1. Шестерня I.
2. Регулировочная прокладке II.
3. Вулканизированная бумага II.
4. Верхняя крышка.
5. Регулировочная прокладка III.
6. Шестерня П.
7. Шестигранный вал.
8. Выходная коробка.
9. Регулировочная прокладка.
1) Если боковой зазор зубчатой
передачи Δ<0,05, необходимо
увеличить зазор, увеличив
регулировочную прокладку I, и
изменить положение:
вулканизированной бумаги II и
регулировочной прокладки Ш для обеспечения осевого люфта передачи ІІ
на уровне 0,05-0,15.
2) Если боковой зазор зубчатой передачи Δ>0,3, следует уменьшить
регулировочную прокладку I, одновременно обеспечивая осевой люфт
передачи II на уровне 0,05-0,15, или увеличить регулировочную
прокладку II и обеспечить осевой люфт передачи I на уровне 0,05-0,15.
2. Отладка реверсного механизма и троса.
При обнаружении неисправности обратного хода мотоблока необходимо
отрегулировать реверс или механизм и трос. См. Раздел 3.
Примечание:
1.
Возьмитесь за ручку реверса и отпустите ее 2
-3 раза, чтобы включить
передачу. Если включить передачу не получается, изменяйте положение
ручки, пока передача не включится.
2. Во время движения мотоблока отпустите ручку реверса: реверсивный
механизм должен вернуться в первоначальное положение без появления
ненормального звука в коробке передач, в противном случае может
произойти повреждение шестерней.
39
