Weima WM1100A 4.00-8 01061100 [9/25] Установка и регулировка троса

4. Прицеп: установите связующую сцепку на прицеп, соедините при помощи штыря,

вставьте шплинт, затем установите планку регулировки в квадратную выемку на

связующей сборке, и закрепите болтами М8×55 и гайками.

5. Ручки управления: направьте два зубчатых диска на основании поручней на диски

базы для ручек, отрегулируйте положение. Затем закрепите их болтами М16×140 с

плоскими шайбами 16 и шайбами гровера 16.

6. Рычаг переключения передач: вставьте рычаг переключения передач и закрепите

шплинтом 3,2×16. Ручка переключения передач будет находиться в нейтральном

положении.

7. Установите стопорную накладку на ручку переключения передач, поставьте ее в

положение «быстрая передача» – стопорная накладка подойдет к основанию, – затем

закрепите болтами.

2. Установка и регулировка троса

1. Регулировка троса сцепления. (См. рис. 5 и 6) 2.

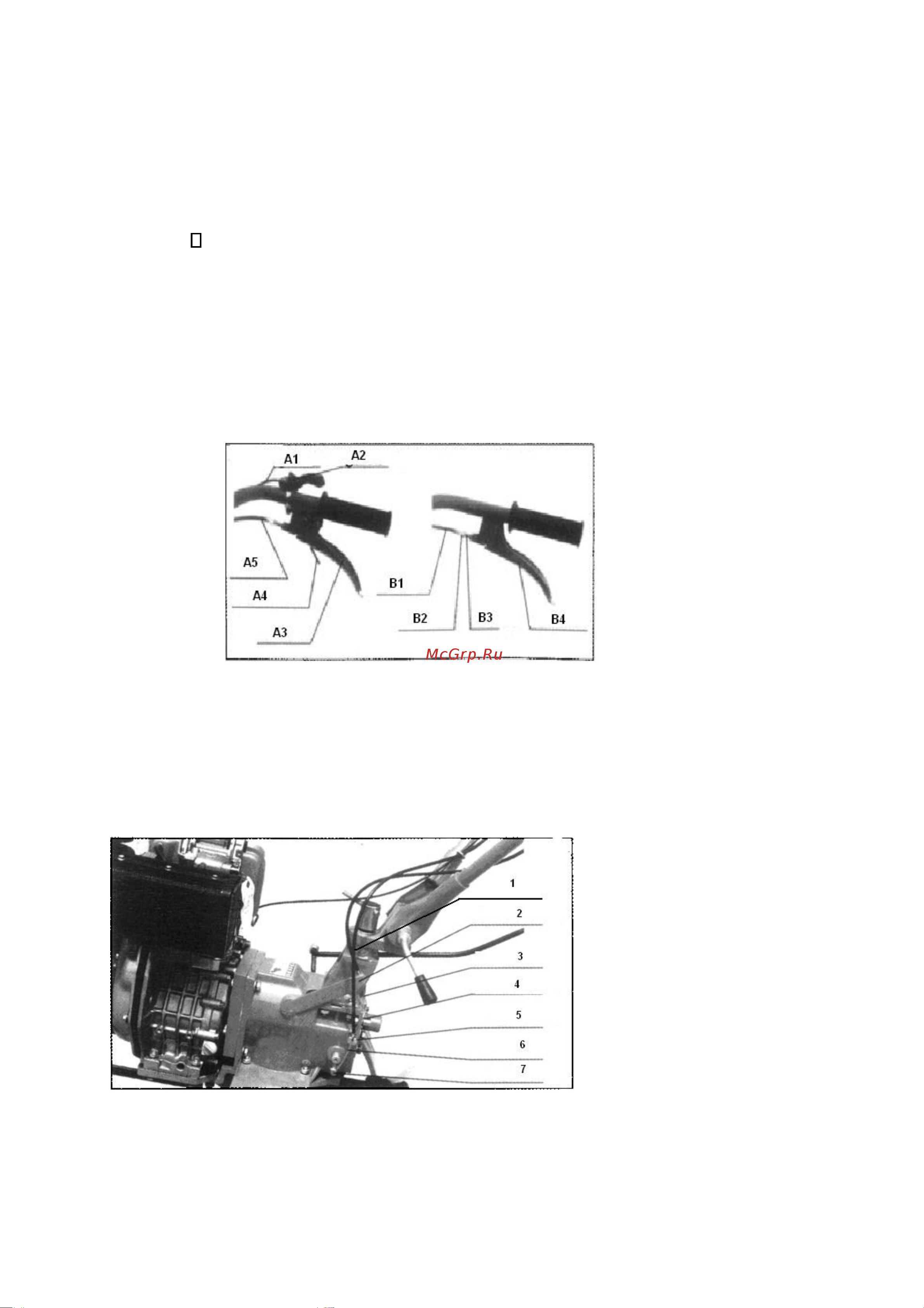

Рисунок 5

А1. Трос дросселя B1. Трос сцепления

А2. Дроссельный регулятор В2. Контргайка

А3. Ручка реверса В3. Винт

А4. Замок реверса В4. Ручка сцепления

А5. Трос реверсного механизма

Рисунок 6

1. Трос сцепления 5. Основание троса реверса

2. Рычаг вилки выключения сцепления 6. Трос реверса

3. Головка троса сцепления 7. Вал вилки реверса

4. Защитная крышка вала отбора мощности
