ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ УПРАВЛЕНИЯ

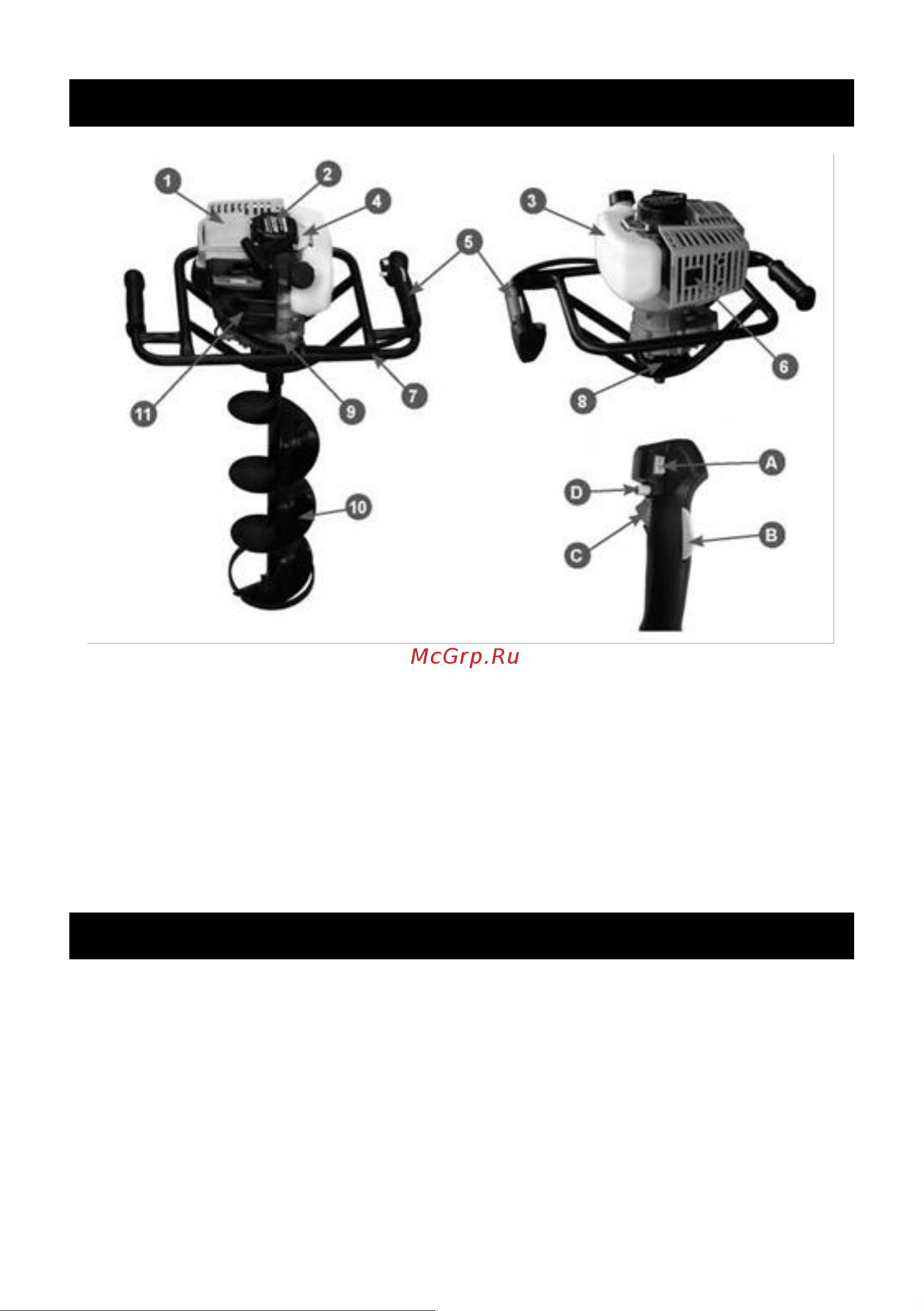

Рис. 1 Расположение основных узлов и органов управления

1. Двигатель

2. Стартер

3. Топливный бак

4. Амортизатор

топливного бака

5. Рукоятка управления

6. Глушитель

7. Рама с рукоятками

8. Амортизатор рамы

9. Редуктор

10. Шнек

11. Воздушный фильтр

Органы управления:

A. Выключатель

зажигания

B. Предохранительный

рычаг курка газа

C. Курок газа

D. Фиксатор курка газа

ПРИНЦИП РАБОТЫ И УСТРОЙСТВО МОТОБУРА

Принцип работы мотобура основан на технологии шнекового бурения.

Одноцилиндровый, двухтактный бензиновый двигатель с воздушным охлаждением

закреплен на раме с рукоятками. Крутящий момент от вращающегося коленчатого вала

двигателя через муфту сцепления центробежного типа передается на редуктор, который

понижает скорость вращения и увеличивает крутящий момент, передаваемый на шнек.

Шнек устроен таким образом, что его окончание врезается в землю, а вырываемая земля

по спирали шнека извлекается на поверхность во время бурения. Для достижения

требуемой глубины бурения могут применяться удлинители.
