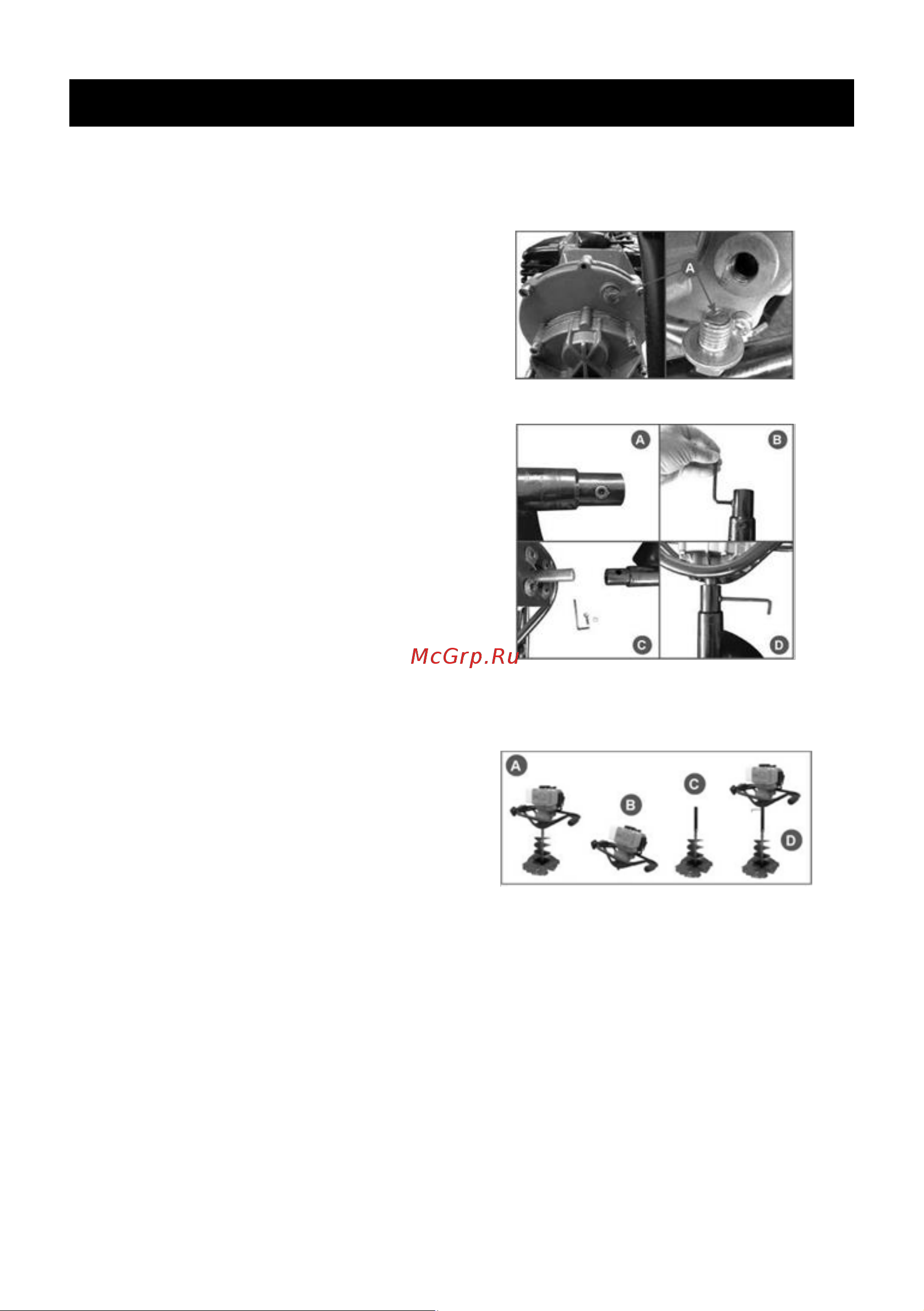

СБОРКА

Двигатель, редуктор и рама с рукоятками мотобура собраны и настроены на заводе-

изготовителе. Для работы необходимо установить шнек и удлинитель (при

необходимости). Корпус редуктора должен быть заполнен смазкой на заводе-

изготовителе. Для сборки мотобура выполните следующее:

1. Выкрутите болт (А) под блоком

редуктора и проверьте наличие

смазки (Рис. 2). При необходимости

добавьте 50-100 г универсальной

смазки (Рис. 15).

2. Осторожно расположите двигатель на

ровной поверхности глушителем

вниз.

Рис. 2 Проверка наличия смазки

3. Снимите крепеж со шнека (Рис. 3А,

3В).

4. Вставьте узел шнека в вал отбора

мощности редуктора.

5. Совместите крепежное отверстие вала

отбора мощности с крепежным

отверстием шнека (Рис. 3С).

6. Закрепите шнек на валу отбора

мощности с помощью прилагаемого

крепежа и надежно затяните его (Рис.

3D).

Рис. 3 Установка шнека

При установке удлинителя:

1. Пробурите скважину в земле глубиной

30-50 см (Рис. 4А). Остановите

двигатель.

2. Снимите крепеж шнека (Рис. 3).

Отсоедините двигатель от шнека и

уберите его в сторону. Двигатель

должен опираться на грунт рамой с

рукоятками и валом отбора мощности

(Рис. 4В).

Рис. 4 Установка удлинителя

3. Снимите крепеж удлинителя.

4. Вставьте удлинитель в вал шнека, совместите отверстия, затем установите крепеж.

Надежно затяните (Рис. 4С).

5. Установите двигатель на вал удлинителя и закрепите его крепежом, снятым в п.3.

Надежно затяните (Рис. 4D).
