РЕКОМЕНДАЦИИ ПО РАБОТЕ С МОТОКУЛЬТИВАТОРОМ
При работающем двигателе поставьте ножи культиватора на землю, и
крепко держа культиватор, погрузите рабочие органы в почву. Потяните
рычаг сцепления, чтобы рабочие органы заглубились в почву. При работе
мотокультиватора ограничитель 1 (рис.3) должен находиться в почве.
ТРАНСПОРТИРОВКА
Вилочный погрузчик может применяться для перемещения
мотокультиватора установленного на поддоне. При подъеме машины,
установленной на поддоне, вилы погрузчика должны быть установлены как
можно шире. Вес машины и другие технические характеристики указаны на
табличке (рис.1). Заправленный топливом и маслом мотокультиватор
разрешается транспортировать только в горизонтальном положении. При
необходимости транспортировки машины на боку необходимо слить
топливо из топливного бака и масло из картера двигателя.

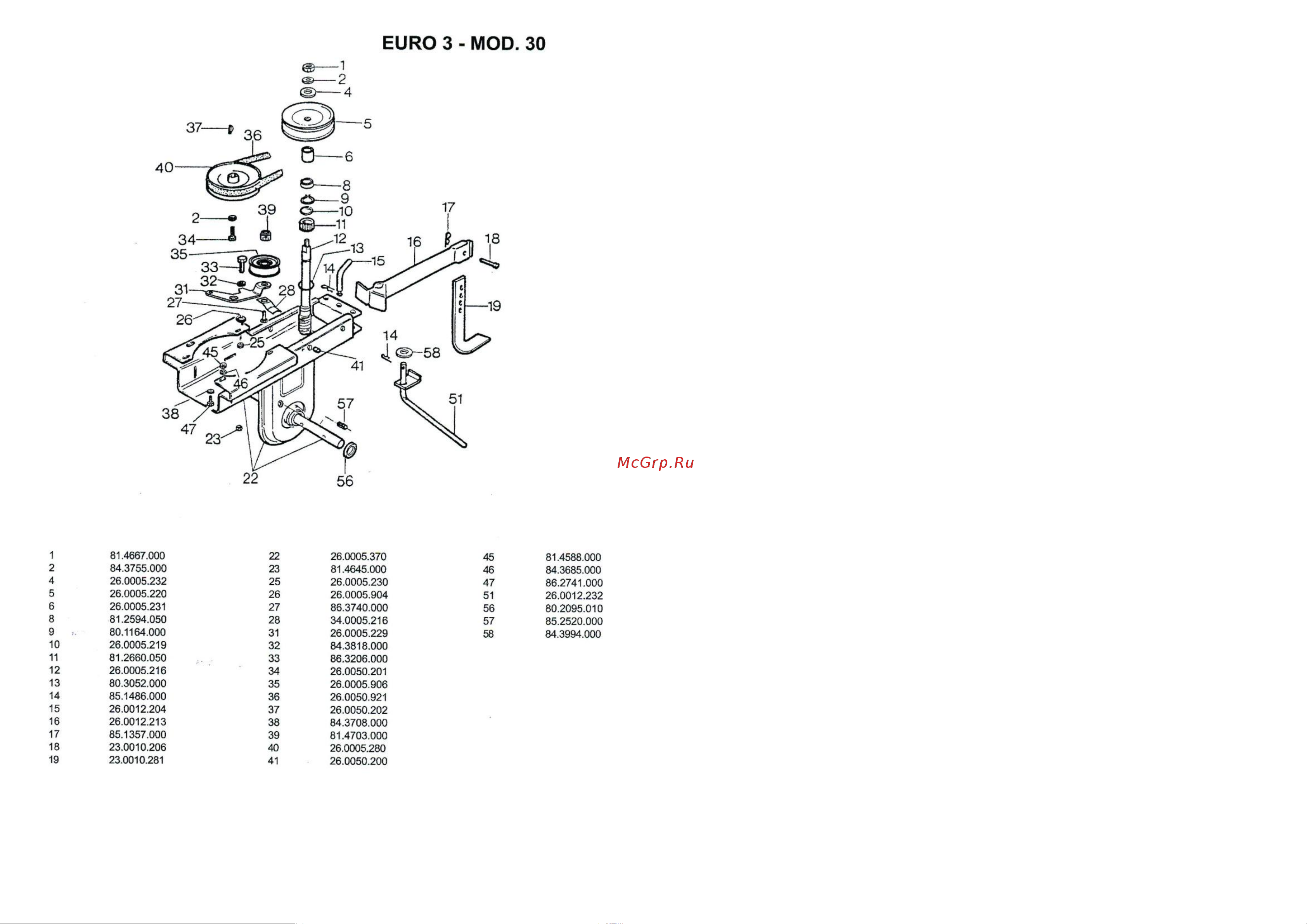

СБОРКА МОТОКУЛЬТИВАТОРА
Если не оговорено заранее, мотокультиватор поставляется в разобранном и
упакованном виде. Для проведения сборки следуйте ниже приведенной
инструкции шаг за шагом.
1. Ограничитель глубины обработки (рис. 2 и 3).
Мотокультиваторы поставляются с ограничителем постоянной глубины
обработки (1) рис.3. Вставьте ограничитель (1) в центральное отверстие
сцепного устройства и зафиксируйте предохранительной шпилькой (рис.3).
Ограничитель регулируемой глубины обработки (рис.2) поставляется как
дополнительное оборудование. Для его установки зафиксируйте рычаг (1) в
сцепном устройстве (2) пальцем (3). Вставьте ограничитель (5) в рычаг и
зафиксируйте штифтом (6) и шпилькой (7).
2. Опора для рукояток и рукоятки (рис. 4)
Закрепите опору (1) на мотокультиваторе при помощи болтов (2) и шайб (3).
(Сначала круглые отверстия, а затем прорези).
Внимание: Шайбы большего диаметра должны быть на болтах вставляемых
в прорези (4).
Присоедините ручки (5) к опоре (1) при помощи болтов (6), шайб (7) и гаек
(8).Установите необходимую высоту рукояток (5) при помощи болтов (2),
которые держат опору.
3. Присоединение привода акселератора (рис. 5)
Расположите рычаг (1) на двигателе как указывает стрелка А на рисунке
(положение «выключено»). Поверните рычаг (2) как показывает стрелка В
(положение «стоп»). Вставьте провод (3) в отверстие (4), закрепите оболочку
(5) скобой (6) и винтом(7).
Внимание: При установке рычага (2) в положение «стоп» - двигатель
должен останавливаться.
