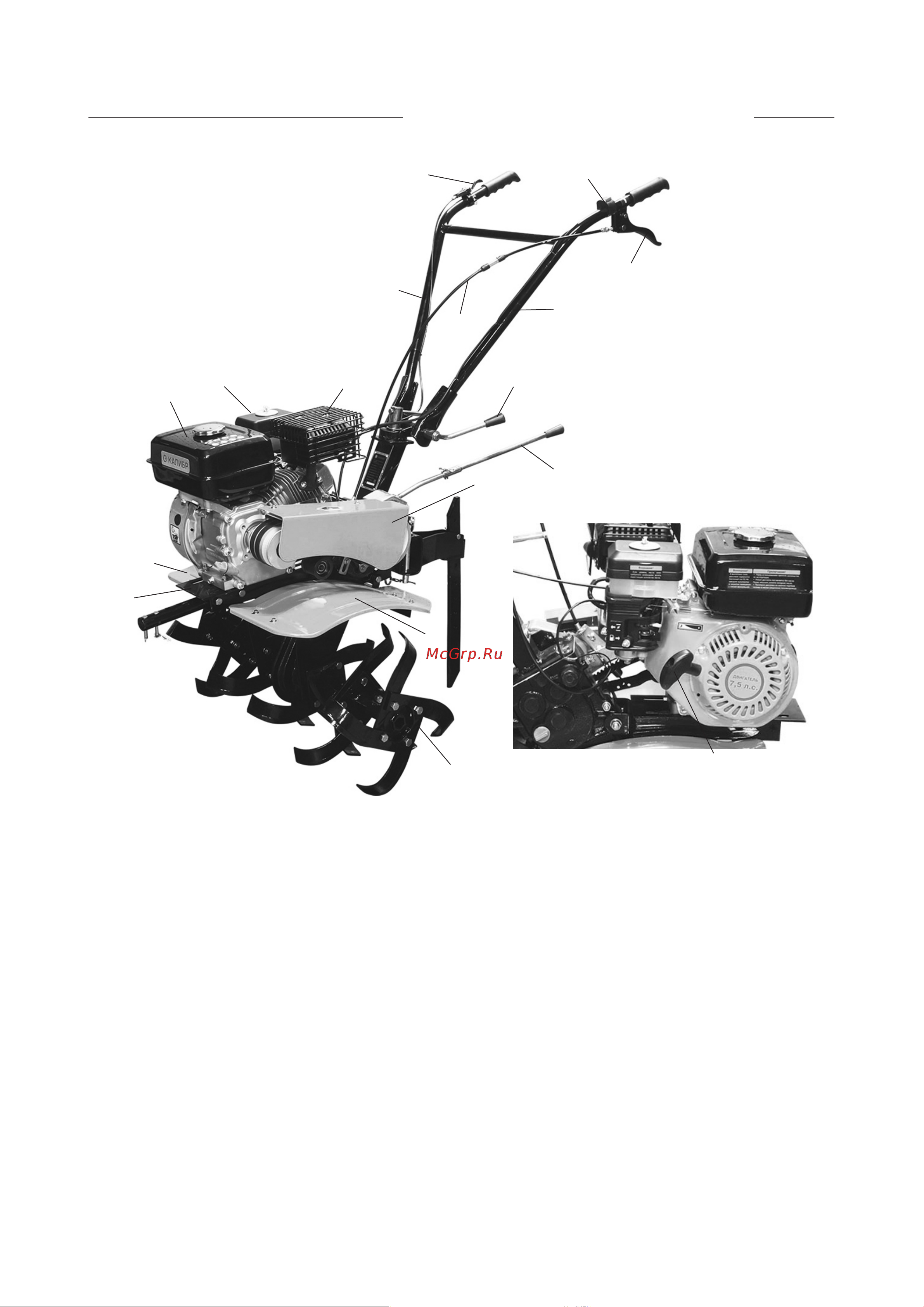

2.4 Общий вид культиватора представлен на рис.1

1 – рычаг управления дроссельной заслонкой; 2 – топливный бак;

3 – рама ; 4 (А, Б) – защитный кожух фрез;

5 – рукоятка ручного стартёра;

6 – рукоятка управления; 7 – рычаг фиксации рукоятки;

8 – глушитель; 9 – воздушный фильтр;

10 –выключатель зажигания; 11 – рычаг сцепления;

12 – рычаг переключения передач; 13 – защитный кожух ремней;

14 - фреза; 15 - трос сцепления;

*Внимание! Внешний вид культиватора может незначительно отличаться от представленного на

рисунке. Это связано с его дальнейшим техническим совершенствованием. Изготовитель оставляет за собой

право вносить изменения в конструкцию и комплектацию культиватора без предварительного уведомления

пользователей, с целью повышения потребительских качеств товара.

рис. 1

9 8

4(А)

4(Б)
