2.5 Компоновка культиватора

Двигатель культиватора и редуктор закреплены на раме (рис.1 поз.3). Коленчатый вал дви-

гателя, расположенный горизонтально, передаёт крутящий момент, ремёнными передачами

на большой двухручейковый шкив, закреплённый на ведущем валу редуктора. Передача

вращения с ведущего вала на приводной вал (выходной вал редуктора) фрез осуществля-

ется цепной передачей. При отжатом рычаге сцепления (рис.1 поз.11), рычаг переключения

передач (рис.1 поз.12) устанавливает одно из четырёх фиксированных положений: «назад»,

«нейтраль», «вперёд» 1 или 2. Ведомая звёздочка с валом редуктора передаёт вращение на

фрезы (рис.1 поз.14) культиватора. При движении «вперёд» фрезы культиватора производят

обработку грунта. Движение «назад» применяется для отвода культиватора после обработ-

ки, при невозможности его разворота (мешают кусты, опоры, деревья).

3. Сборка культиватора

3.1 Установка фрез (см.рис.2)

- установить оси фрез на вал редуктора (с двух сторон);

- закрепить оси на валу, совместив соединительные отверстия, пальцами и зафиксировать

их шплинтами;

- закрепить болтами на фланцах фрез ножи (четыре ножа на фланце).

Внимание! Ножи должны быть установлены таким образом, чтобы заточенная кром-

ка, при работе, вращалась вперёд.

3.2 Установка рукояток управления:

- совместить крепёжные отверстия в нижних частях рукояток управления (рис.1 поз.6) с

отверстием кронштейна культиватора;

- скрепить рукоятки болтовым соединением;

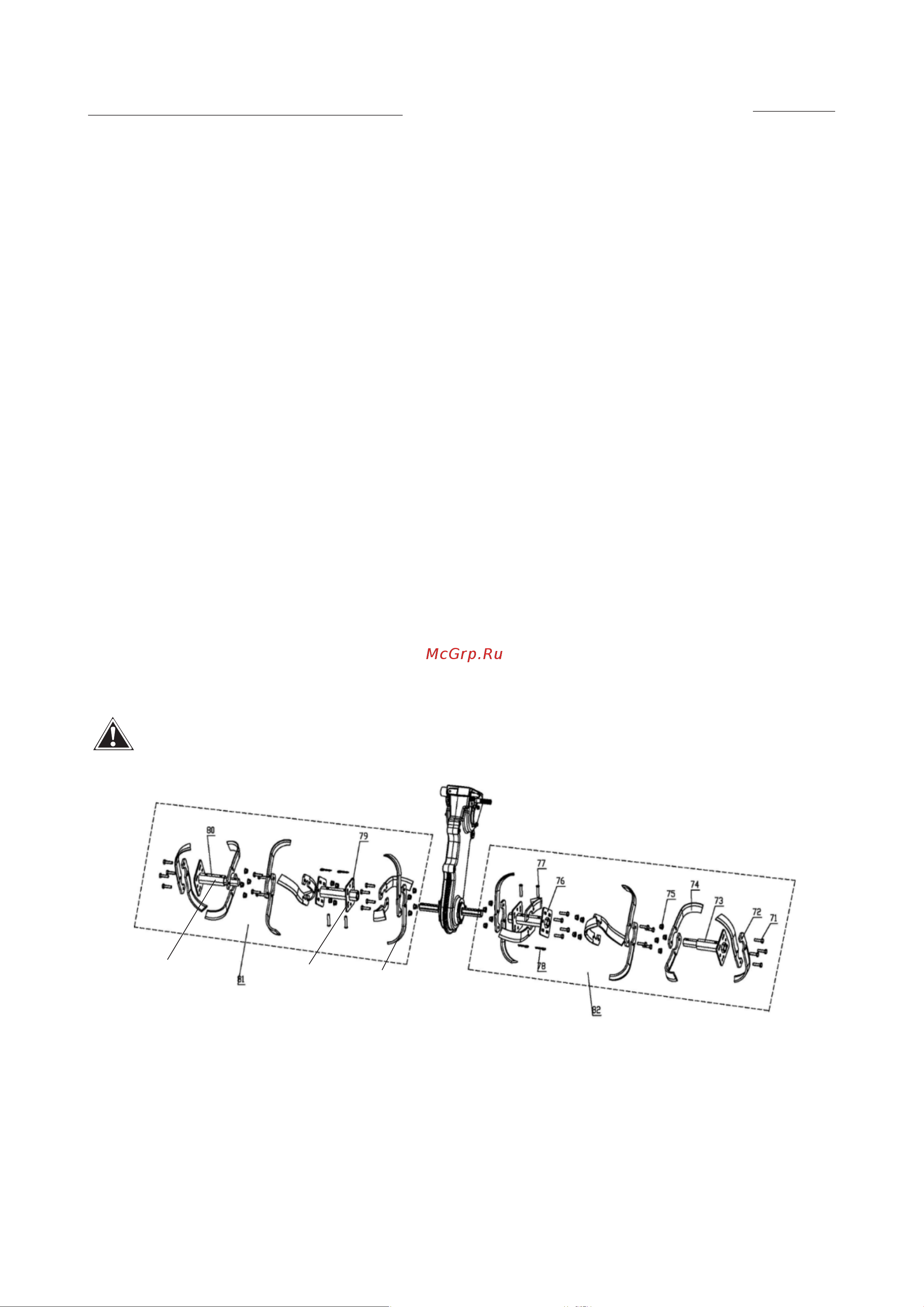

рис.2

1 - ось фрезы

2 - фланец 3 - нож
