Тдм SQ0206-0006 [4/8] Tdme ru
![TDM Electric ВА47-29 3Р SQ0206-0179 [4/8] Tdme ru](/views2/1972635/page4/bg4.png)
tdme.ru
4

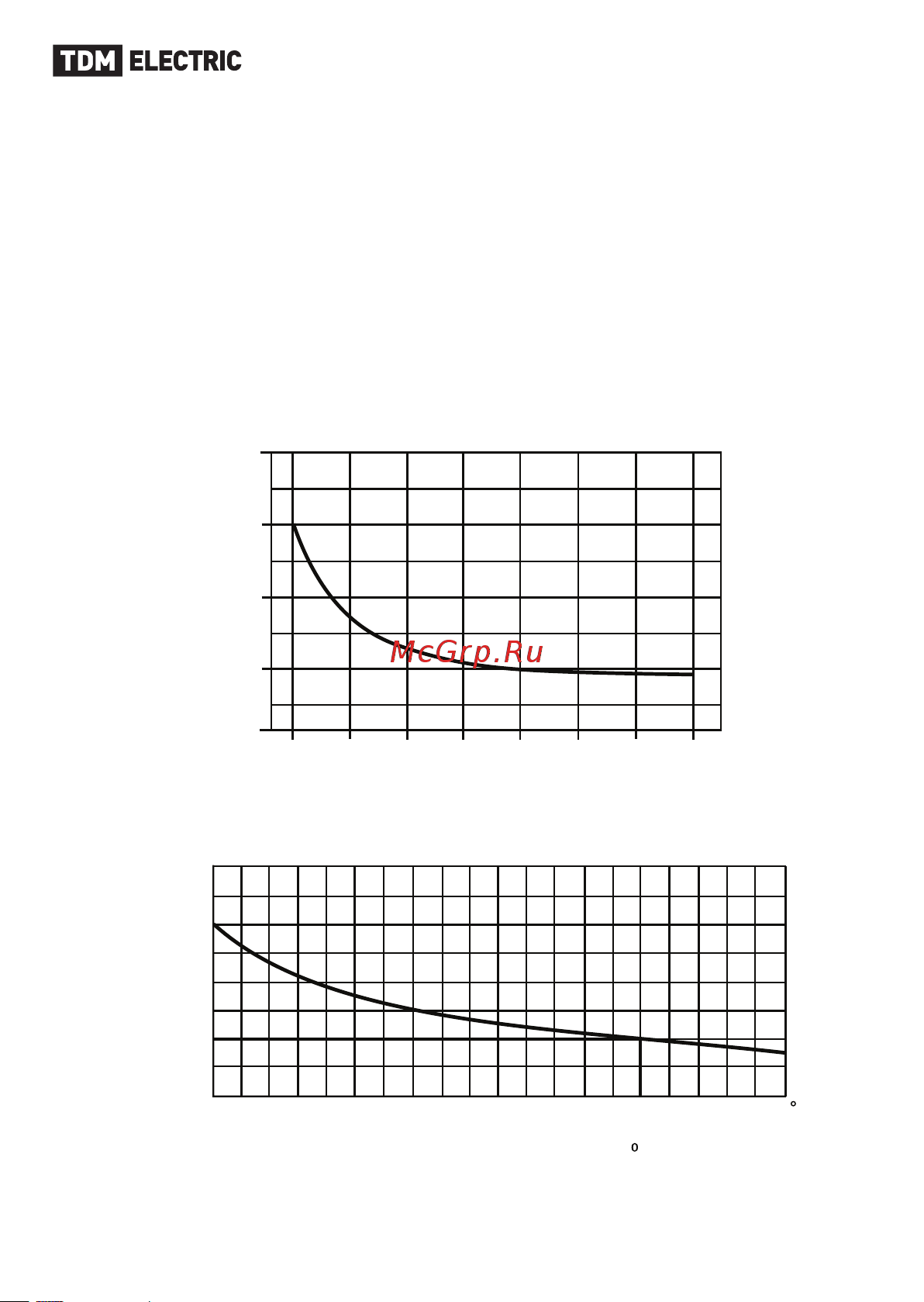

Рисунок 2. Определение коэффициента K
n
Рисунок 3. Определение коэффициента K
t
1
2
3
4
5
6
7 8
0.70
0.80
0.90
1.00
1.10
Kn
N
Число полюсов N
Коэффициент Kn
C
1,4
1,6
1,2
1
0,8
-40 -30 -20 -10 10 20 30 400
Kt
50
0,9
1,1
1,3
1,5
Коэффициент Кt
Температура окружающего воздуха
С
4.2. Изменение характеристики расцепления
выключателей зависит от двух основных фак-
торов: количества параллельно размещенных
(рядом друг c другом) выключателей и темпера-
туры окружающего воздуха.
При расчете тока неотключения для параллель-
но размещенных выключателей в зависимости
от их количества (N) и температуры окружаю-
щего воздуха (t °C) ввoдятся поправочные ко-
эффициенты:
• Kn коэффициент, учитывающий количество
параллельно размещенных выключателей
(определяется по графику, приведенному на
рисунке 2).
• Kt коэффициент, учитывающий температуру
окружающего воздуха (определяется по графи-
ку приведенному на рисунке 3).
Ток неотключения для параллельно размещен-
ных выключателей в зависимости от их коли-
чества и температуры окружающего воздуха
определяется по формуле:
lнеоткл=1,13In*Kn*Kt, где 1,13In — условный ток
нерасцепления выключателя, равный 1,13 его
номинального тока (указанного в маркировке
выключателя) при температуре настройки те-
пловых расцепителей +30 °С (по ГОСТ 50345).
