4.3. Присоединение проводников к выводам выключателя
- В условиях монтажа автоматического выключателя подбор проводников
осуществляется согласно ПУЭ и ГОСТ 16442.
- В условиях испытания автоматического выключателя подбор проводников
осуществляется согласно таблице 9,10,11 ГОСТ IEC 60947-1.

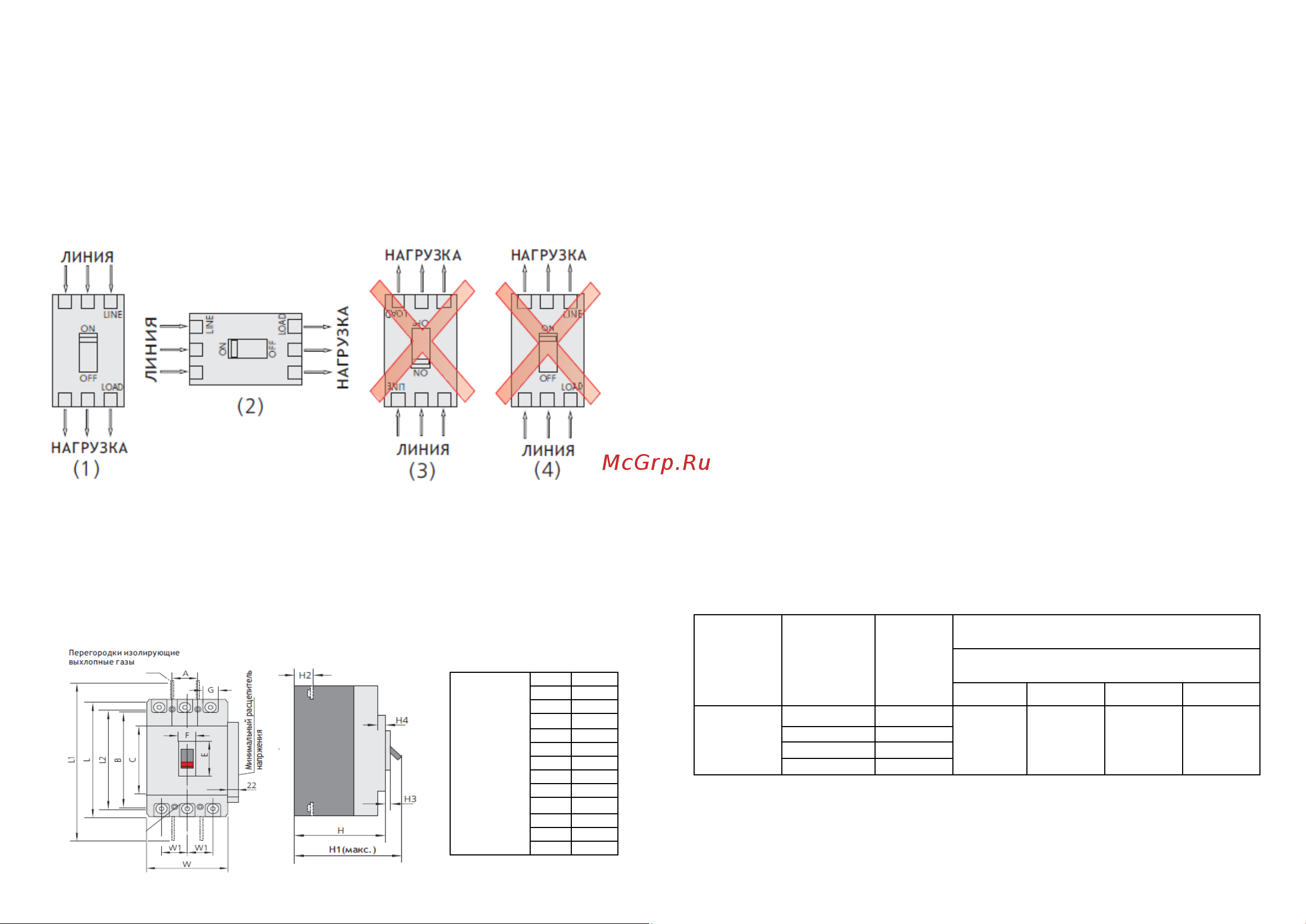

4.4. Положение установки выключателя и подключение.
Способ 1 и способ 2 являются нормальными при эксплуатации.
Способ 3 – не рекомендуемо т.к. уменьшается рабочая и максимальная отключающие
способности более чем на 50%
Способ 4 – не допускается
5. Дополнительные сборочные единицы
- независимый расцепитель
- вспомогательные контакты
- вспомогательные контакты сигнализации автоматического отключения
-минимальный расцепитель напряжения
-ручной и дистанционный привод
6. Габаритные, установочные, присоединительные размеры выключателя
3. Условия эксплуатации
3.1. Высота над уровнем моря не более 2000м.
3.2. Значение климатических факторов по ГОСТ 15150 для исполнения УХЛ3.
3.3. Диапазон рабочих температур при эксплуатации от - 60 до + 40
0
С.
3.4. Степень загрязнения среды -3 по ГОСТ IEC 60947-1.
3.5. Окружающая среда не должна содержать газы в концентрациях
нарушающих работу выключателей.
3.6. Непосредственное воздействие солнечной радиации должно отсутствовать.
3.7. Место установки выключателей должно быть защищено от попаданий
воды, масла, эмульсии и т.п.
3.8. Механические воздействующие факторы по группе М3 ГОСТ 30631.
3.9. Рабочее положение выключателя в пространстве на вертикальной
плоскости знаком ON ( включено) – вверх. Возможен поворот вправо или влево на 90
градусов.
3.10. Выключатели устанавливаются на изоляционной панели толщиной 10-
25мм или металлической раме толщиной 2,5-5мм.
3.11. При применении выключателей с температурой окружающей среды
отличной от 40
0
С следует применять температурный коэффициент рис. 2
4. Технические характеристики
4.1. Главные цепи
- Категория применения выключателей – класс А
- Номинальное напряжение Ue, (В) – 400
- Номинальное напряжение Ui, (В) – 500
- Номинальная частота, Гц – 50, 60
- Номинальные токи расцепителей (In), А – 100, 125, 160
- Номинальное импульсное выдерживаемое напряжение Uimp, (кВ) – 6
- Номинальная предельная наибольшая отключающая способность (Icu) приведена в
таблице 1.
- Номинальная рабочая наибольшая отключающая способность Ics=75%Icu
Таблица 1.
Тип
выключателя
.
Номинальные
токи (In) , А
Токовые
уставки
расцепител
ей тока к.з.
Номинальная предельная наибольшая
отключающая способность (Icu) kA
Действующее значение тока при переменном
напряжении и коэффициенте мощности цепи
400В
cosφ
690В
cosφ
АЕ 2066
1000
35
0,25
-
-
1250
1600
2500
Габаритные
размеры,
мм
А
35
G
23
E
51
F
22
W1
35
W
105
L1
360
L
165
H
86
H1
110
H2
24
H3
4
H4
5
