Степень защиты от воздействия окружающей среды и соприкосновения с

токоведущими частями:

- IP20 для оболочки выключателя, IP00 для вводных зажимов.

4.2. Выключатели имеют тепловые и электромагнитные расцепители тока для

защиты в зоне токов перегрузки и короткого замыкания.

4.2.1. Расцепители тока перегрузки при контрольной температуре 40

С в

условиях нагрузки всех полюсов имеют:

- условный ток нерасцепления – 1,05In;

- условный ток расцепления – 1,3In;

- условное время (ч.) – 2.

Проверку срабатывания расцепителей тока перегрузки проводят согласно

ГОСТ IEC 60947-2, п. 7.2.1.2.4, b), 2) в условиях нагрузки всех полюсов.

4.2.2. Проверку срабатывания расцепителей тока перегрузки отдельно в каждом

полюсе проводят при испытательном токе в 2 или в 2,5 раза превышающем значение

их токовой уставке. Время размыкания не должно превышать максимальное значение,

установленное изготовителем для удвоенной токовой уставки при контрольной

температуре для одного полюса . ГОСТ IEC 60947-2, п. 8.3.3.1.3.

4.2.3. Проверку срабатывания расцепителей тока короткого замыкания

проводят в условиях нагрузки любых двух фазных полюсов при 80 и 120% уставки

расцепителя по току короткого замыкания:

- при 0,8 токовой уставки не вызывают размыкания выключателя в течении 0,2сек;

- при 1,2 токовой уставки вызывают размыкание выключателя в течении 0,2 сек.

4.2.4. Расцепитель тока короткого замыкания в условиях нагрузки каждого

полюса отдельно током 1,3 токовой уставки расцепителя вызывает размыкание

выключателя в течении 0,2с. ГОСТ IEC 60947-2, п. 8.3.3.1.2.

4.2.5. Выключатели допускают повторное включение:

- немедленно после оперативного отключения при нагрузке номинальным током;

- при отключении токов короткого замыкания электромагнитными расцепителями и

токов перегрузки тепловыми расцепителями не менее, чем через 3 мин.

4.2.6. Время-токовые характеристики выключателей с холодного состояния при

одновременной нагрузке всех полюсов приведены на рис.1.

4.2.7. Зависимость номинального рабочего тока выключателей от температуры

окружающего воздуха приведены на рис.2.

Примечание: зона работы теплового максимального расцепителя тока, снята с

холодного состояния, при нагрузке всех полюсов одновременно.

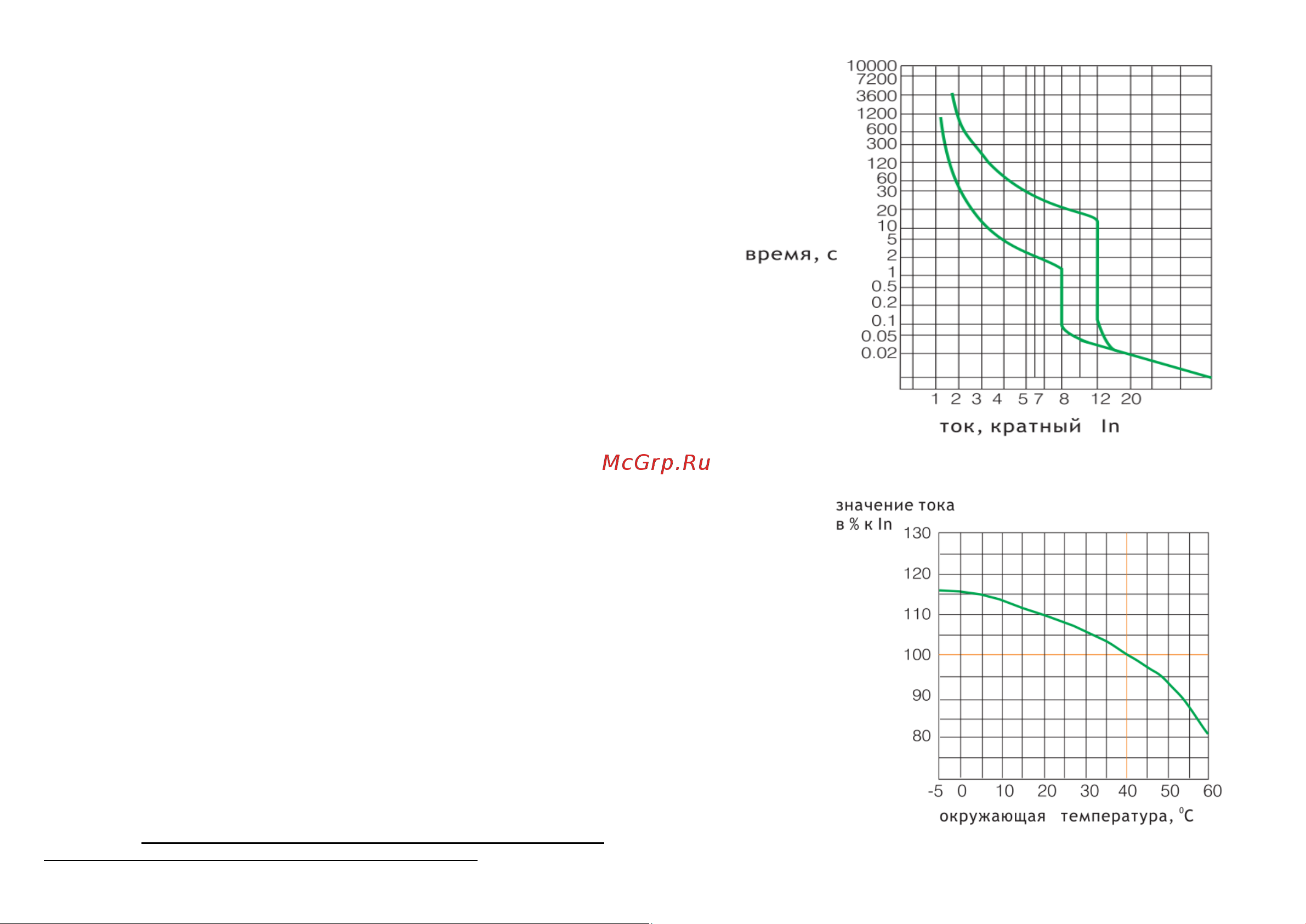

Рис.1 Время-токовые характеристики выключателей с

холодного состояния при одновременной нагрузке всех полюсов.

Рис. 2 Зависимость номинального рабочего тока

выключателей от температуры окружающего воздуха.
