3 Техническое обслуживание
3.3.3 Натяжение приводных ремней
Натяжение ремней производится в следующей последовательности (рисунок 10):
перед натяжением ремней болты поз.75 крепления кронштейна поз.5 двигателя поз.42
должны быть отвернуты на несколько оборотов;
закручивая болт поз.78 натяжителя поз.13, натяните ремни поз.43 до состояния, при ко-
тором, приложив усилие 40Н (4кгс) в середине пролета между шкивами поз.18 и 36, про-
гиб ремня составит 6…10мм (рисунок 9);
затяните болты поз.75 крепления кронштейна поз.5 двигателя поз.42 и проверьте взаим-
ное расположение шкивов (отклонение ручьев шкива поз.18 двигателя и шкива поз.36 ре-
дуктора поз.8 от общей плоскости не должно превышать 2мм (рисунок 9)); в случае
большего отклонения, ослабьте затяжку болтов поз.76 крепления двигателя поз.42 и от-
корректируйте положение двигателя;
после регулировки затяните болты поз.76.
ВНИМАНИЕ! С целью предотвращения нарушения заводской уста-
новки двигателя поз.42 ослабление затяжки болтов поз.76 производить
только в крайнем случае
Поз
.
Артикул Наименование
Входит в состав
GM-245/5,5 GM-245/7,5
5
115296 Кронштейн-траверса GM245-M.150
+ +
8
60875 Редуктор GM245.04.000
+ +
13
120294 Натяжитель GM245-M.190
+ +
18
2120 Шкив ММ605.00.001А
+ +
19
9119 Ограждение ММ605.00.004А
+ +
36
60881 Шкив GM245.04.004
+ +
42
129580 Электродвигатель АДМ 112 М4 IM1081, N=5,5кВт, n=1500об/мин
+
129579 Электродвигатель АДМ 112 М2 IM1081, N=7,5кВт, n=3000об/мин
+
43
3880 Ремень клиновой AV10x775La, Gates 6211 (XPZ 762)
+ +
75
2983 Болт М10-6gх30.88.016 ГОСТ 7798-70 (DIN 931, DIN 933)
+ +
76
4013 Болт М10-6gх35.88.016 ГОСТ 7798-70 (DIN 931, DIN 933)
+ +
78
4017 Болт М10-6gх90.88.016 DIN 933
+ +
85
4302 Гайка-барашек М 6-6H.6.016 DIN 315
+ +
88
4211 Шайба 6.01.016 ГОСТ 6958-78 (DIN 9021)
+ +

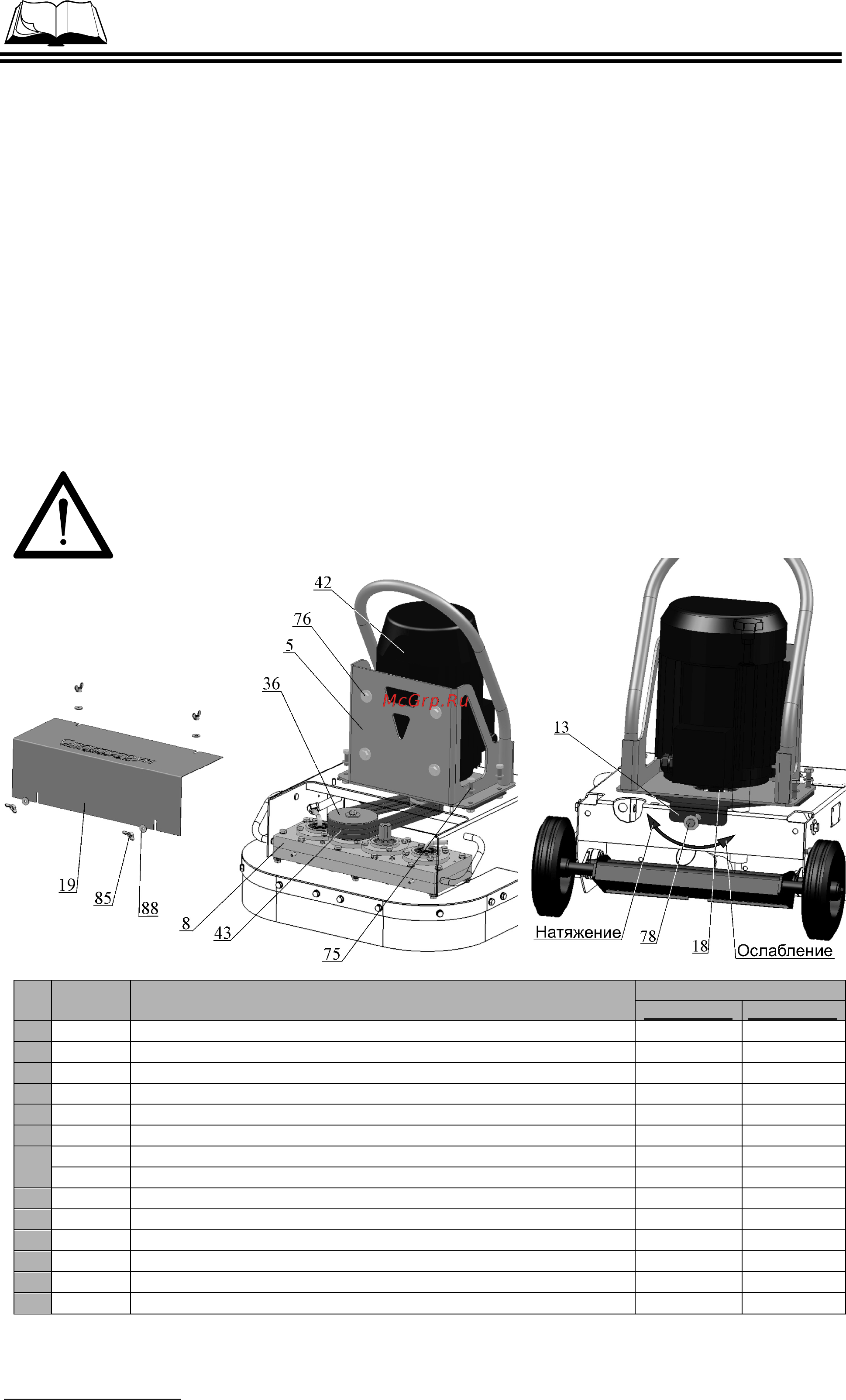

Рисунок 10 – Замена и натяжение приводных ремней
