6
11,5...12 мм
36 мм max
мойка
Кран для чистой воды

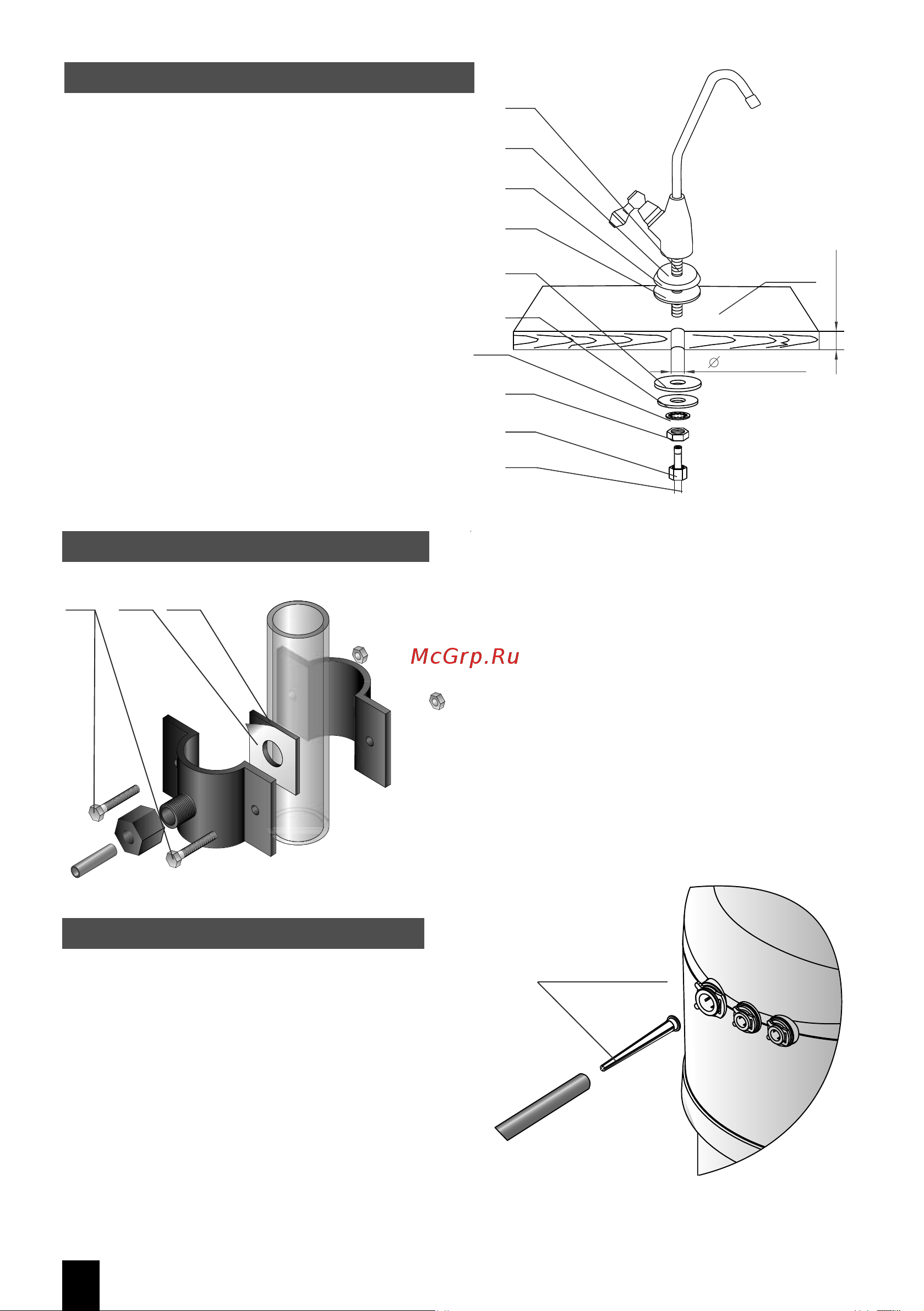

Установка крана для чистой воды* (рис. 4)
• Просверлите в мойке (столешнице) отверстие диаметром
12 мм.
• Наденьте на резьбовой хвостовик (11) крана резиновую
прокладку (2), декоративную подставку (3), резиновую про-
кладку (4) и вставьте кран в отверстие мойки.
• Снизу столешницы наденьте на резьбовой хвостовик
пластиковую (5), металлическую (6), стопорную (7) шайбы
и наверните крепежную гайку (8).
• В резьбовой хвостовик крана (11) вставьте трубку (10)
концом с запрессованной металлической втулкой и навер-
ните накидную гайку (9) до упора;
• Проверьте прочность закрепления трубки (10). При уси-
лии 8–10 кгс трубка не должна вытаскиваться.
Внимание! Рекомендуем использовать кран для чистой
воды, входящий в комплектацию данного изделия. Исполь-
зование других кранов может привести к появлению гула и
других посторонних звуков.
Рис. 4
2
11
3
4
5
6
7
8
9
10
• Устанавливать хомут рекомендуется на дренажной линии
перед сифоном (дренажный хомут подходит к большинству
дренажных линий диаметром около 40 мм).
• Снимите с прокладки (1) защитную пленку (2). Приклейте
уплотнительную прокладку (1) с внутренней стороны хомута
так, чтобы отверстие в прокладке совпало с отверстием
в штуцере хомута.
• Установите хомут на дренажной линии и затем затяните
болты (3). Болты следует затягивать равномерно, чтобы
две части хомута располагались параллельно.
• Сквозь штуцер хомута просверлите отверстие
диаметром 7 мм.
• На дренажную трубку JG наденьте пластиковую гайку и,
вставив трубку в дренажный хомут, наверните гайку
на штуцер.
3 2 1
Рис. 5
Установка дренажного хомута (рис. 5)
Вставка щелевая
* Изготовитель оставляет за собой право использовать узлы подключения и краны аналогичной конструкции. В случае необходимости
обращайтесь в сервисную службу.
** Устанавливается по желанию при высоком содержании в воде механических примесей.
Рис. 6
Установка щелевой вставки** (рис. 6)
• Извлеките щелевую вставку, которая находится под крыш-
кой водоочистителя. Для того, чтобы снять крышку, необходи-
мо повернуть три фиксатора против часовой стрелки.
• Установите щелевую вставку в трубку 3/8” (9,5 мм) как ука-
зано на рис. 6 и подсоедините данный конец трубки к водо-
очистителю.
Внимание! В комплект входят три вставки: одна – для установ-
ки, две – запасные.
