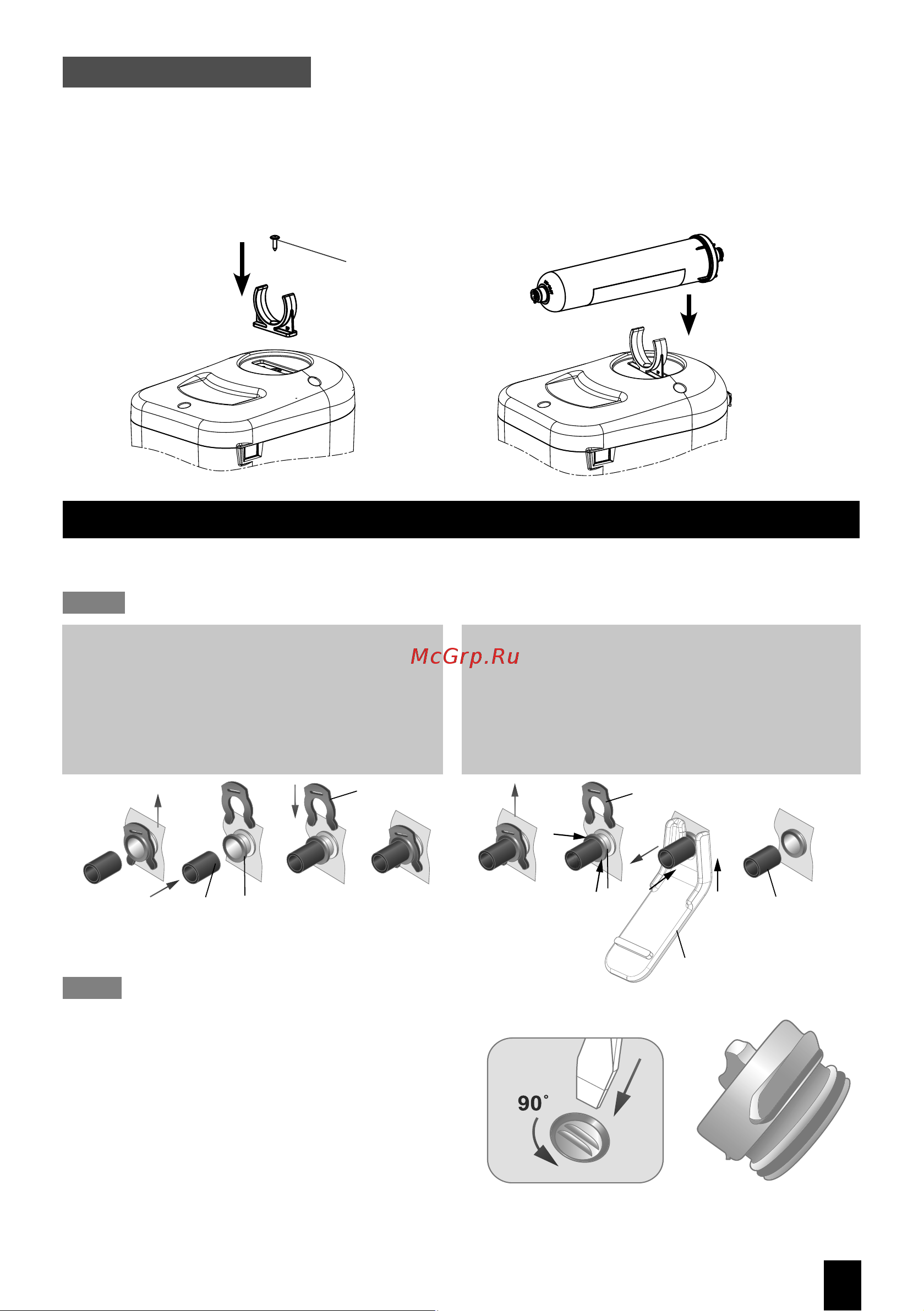

Рис. 7а

Рис. 7б

6. Запуск DWM

Для запуска DWM необходимо подключить подводящие трубки и провести процедуру промывки модулей

и мембраны.

Установка постфильтра:

• Установите кронштейн для постфильтра на декоративную крышку DWM и закрепите его саморезом, как показано на

рис. 7а.

• Перед подсоединением постфильтра выньте транспортные заглушки, установленные в гнёздах JG на входе и вы-

ходе постфильтра (см. отсоединение трубок JG, рис. 8б).

• Установите постфильтр в кронштейн, надавив на постфильтр, как показано на рис. 7б.

• Cоедините трубкой JG 1/4” синего цвета (d 6,35 мм, L=0,17 м) входной штуцер (рис. 13) с корпусом DWM в соответ-

ствии со схемой (рис. 2).

Саморез

Шаг 1 Подсоедините подводящие трубки, следуя рисункам ниже. Схема подключения трубок показана на рис. 2.

Как подсоединять трубки JG

Вытащите из-под пластиковой втулки (1) запорную

клипсу (2), вставьте предварительно смоченный во-

дой конец трубки (3) во втулку штуцера до упора на

глубину примерно 15 мм и установите клипсу (2) на

место. Проверьте прочность закрепления трубки (3):

при усилии 8–10 кгс трубка не должна вытаскиваться.

Как отсоединять трубки JG

Вытащите из-под пластиковой втулки (1) запор ную

клипсу (2) и, нажав на торец пластиковой втулки,

вытяните трубку (3). Для нажатия используйте ключ (4)

для отсоеди нения трубок, входящий в комп лект водо-

очистителя.

4 – Ключ для трубки JG

Шаг 2 Подготовка водоочистителя к эксплуатации

• Снимите крышку с водоочистителя, предварительно

повернув три фиксатора против часовой стрелки на 90°

(рис. 8).

• Извлеките сервисную заглушку (рис. 9), которая находит-

ся под крышкой водоочистителя.

• Снимите с модуля К3 (К6) термоусадочную пленку и

удалите транспортную заглушку (при наличии).

• Смочите уплотнительные кольца на штуцерах модулей

под струей воды.

• Для удобства стопорные кнопки коллекторов имеют

разный цвет. Установите фильтрующий модуль К3 (К6)

и сервисную заглушку (рис. 10а) в порядке, указанном

в таб лице 1.

Рис. 8 Рис. 9
