Установка узла подключения* (рис. 3)

• Перекройте воду от магистрали.

• Откройте кухонный смеситель, чтобы сбросить дав-

ление в водопроводе.

• Подсоедините узел подключения к водопроводу.

При необходимости для уплотнения наружной резь-

бы узла подключения используйте ленту ФУМ.

• Подсоедините подводящую трубку JG красного цвета.

Для этого вытащите из-под пластиковой втулки клип-

су, вставьте предварительно смоченный водой конец

трубки во втулку штуцера до упора на глубину при-

мерно 20 мм и установите клипсу на место. Проверьте

прочность закрепления трубки: при усилии 8–10 кгс

трубка не должна вытаскиваться.

• Установите входной кран в положение «Закрыто».

• Откройте воду от магистрали, убедителсь в герме-

тичности соединения.

Важно! Следите за тем, чтобы уплотнитель-

ная прокладка (2) находилась на своем месте и

не была повреждена при монтаже изделия.

Водопровод холодной воды (1)

Узел подключения (4)

Входной кран (5) установлен

в положение «Закрыто»

Уплотнительная прокладка (2)

Стопорная клипса (3)

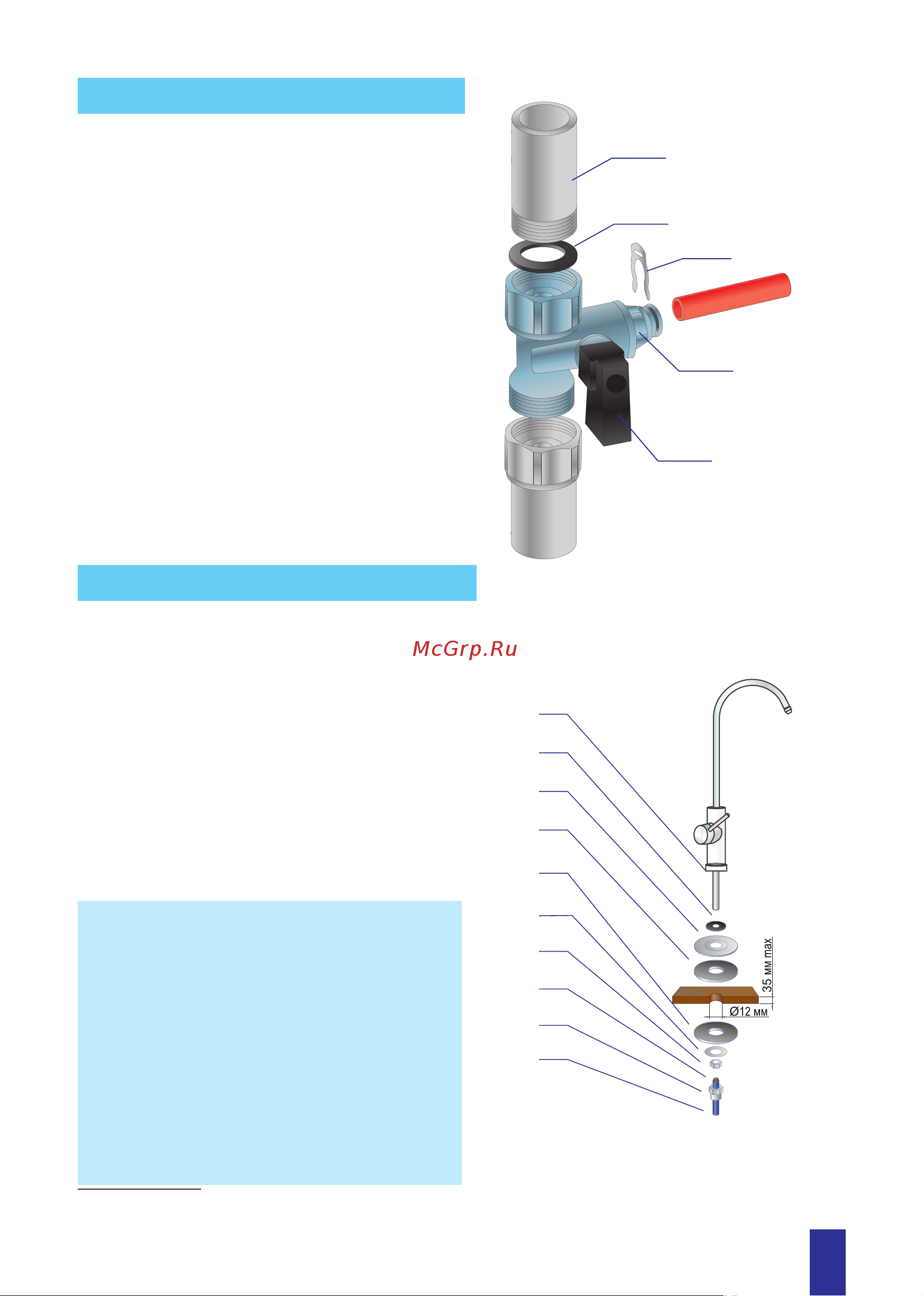

Рис. 3. Схема установки узла подключения

Кран для чистой воды

Установка крана для чистой воды* (рис. 4)

• Просверлите в мойке (столешнице) отверстие диаметром

12 мм.

• Наденьте на резьбовой хвостовик (11) крана резиновую

прокладку (2), декоративную подставку (3), резиновую про-

кладку (4) и вставьте кран в отверстие мойки.

• Снизу столешницы наденьте на резьбовой хвостовик

пластиковую (5) и металлическую стопорную (6) шайбы и

наверните крепежную гайку (7).

• В резьбовой хвостовик крана (11) вставьте трубку синего

цвета (10) концом с запрессованной металлической втул-

кой (8) и наверните накидную гайку (9) до упора. Проверьте

прочность закрепления трубки (10): при усилии 8–10 кгс

трубка (10) не должна вытаскиваться.

Рис. 4

ОБРАТИТЕ ВНИМАНИЕ!

- При замене штатного крана на другой возможно

наличие шумов при его открытии и уменьшение

расхода чистой воды из крана.

- При замене штатных трубок на трубки большей

длины возможно наличие шумов и уменьшение

расхода чистой воды из крана.

- При долгом простое системы возможны включения

клапанов, ведущие к возникновению кратковременных

звуков, что не является браком работы системы.

- Когда вы набираете чистую воду, кран для чистой

воды должен быть открыт до конца, в противном

случае возможно возникновение шума, что не

является браком работы водоочистителя.

* Изготовитель оставляет за собой право использовать узлы подключения и краны аналогичной конструкции. В случае необходимости

обращайтесь в сервисную службу.
