• Устанавливать хомут рекомендуется на дренажной линии

перед сифоном (дренажный хомут подходит к большинству

дренажных линий диаметром около 40 мм).

• Снимите с прокладки (1) защитную пленку (2). Приклейте

уплотнительную прокладку (1) с внутренней стороны хомута,

так чтобы отверстие в прокладке совпало с отверстием

в штуцере хомута.

• Установите хомут на дренажной линии и затем затяните

болты (3). Болты следует затягивать равномерно, чтобы

две части хомута располагались параллельно.

• Сквозь штуцер хомута просверлите отверстие

диаметром 7 мм.

• На дренажную трубку JG (черного цвета) наденьте пла-

стиковую гайку и, вставив трубку в дренажный хомут,

наверните гайку на штуцер. Проверьте прочность закре-

пления трубки: при усилии 8–10 кгс трубка не должна выта-

скиваться.

3 2 1

Рис. 5

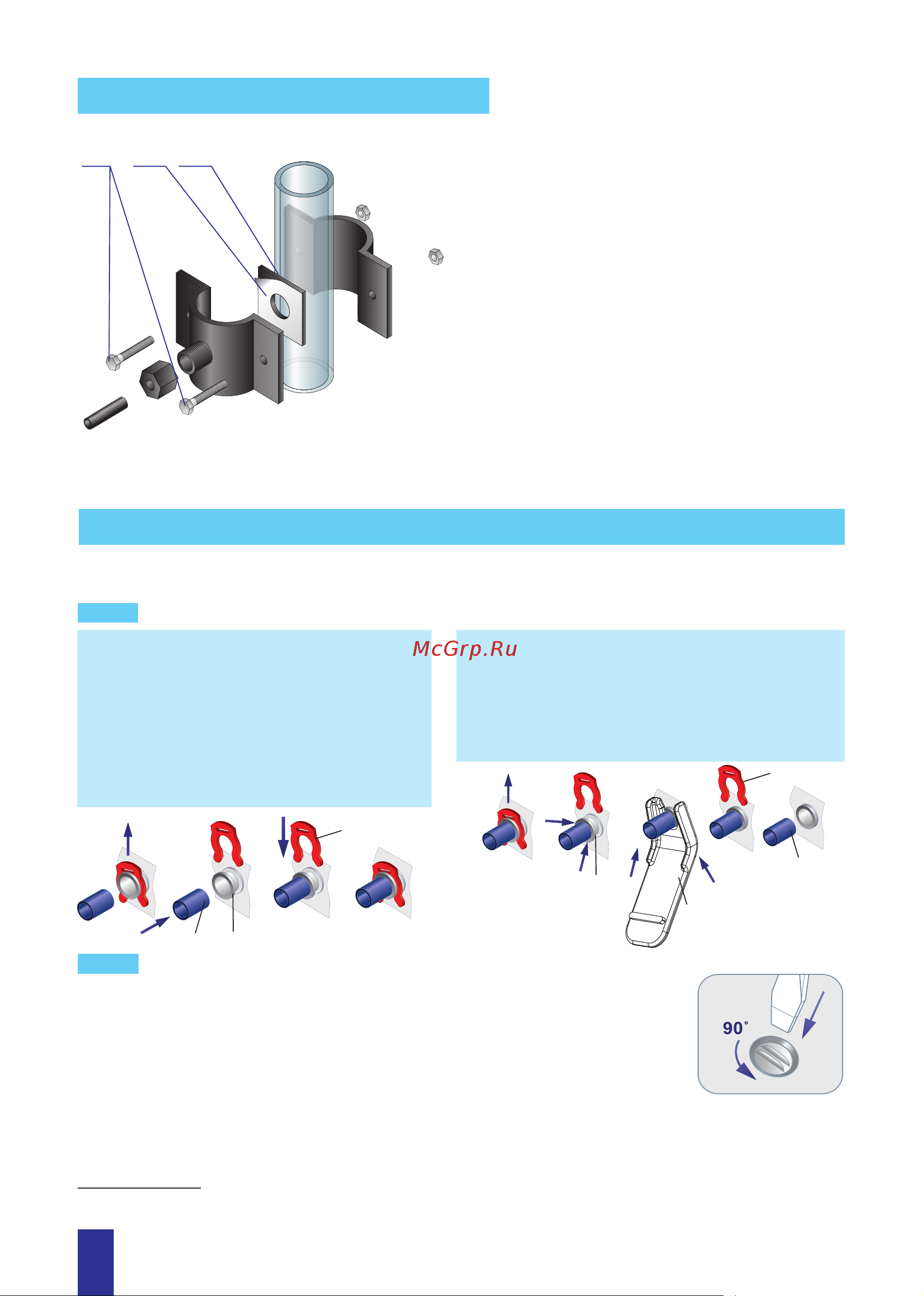

Установка дренажного хомута* (рис. 5)

Как подсоединять трубки JG

Вытащите из-под пластиковой втулки (1) запор-

ную клипсу (2), вставьте предварительно смочен-

ный водой конец трубки (3) во втулку штуцера до

упора на глубину примерно 15 мм и установите

клипсу (2) на место. Проверьте прочность закре-

пления трубки (3): при усилии 8–10 кгс трубка не

должна вытаскиваться.

Как отсоединять трубки JG

Вытащите из-под пластиковой втулки (1) запор-

ную клипсу (2) и, нажав на торец пластиковой втул-

ки, вытяните трубку (3). Для нажатия используйте

ключ (4) для отсоеди нения трубок, входящий в комп-

лект водоочистителя.

Шаг 1 Подсоедините подводящие трубки, следуя рисункам ниже. Схема подключения трубок показана на рис. 2.

6. Запуск DWM

Для запуска DWM необходимо подключить подводящие трубки и провести процедуру промывки модулей

и мембраны.

4 – Ключ для трубки

Шаг 2 Подготовка водоочистителя к эксплуатации

• Снимите крышку с водоочистителя, предварительно повернув три фиксатора против

часовой стрелки на 90° (рис. 6).

• Извлеките сервисную заглушку (рис. 1Б), которая находится под крышкой водоочистителя.

• Удалите с модулей термоусадочную пленку и транспортные заглушки (в случае их наличия).

• Смочите уплотнительные кольца на штуцерах модулей под струей воды.

• Для удобства стопорные кнопки коллекторов имеют разный цвет. Установите модули в

порядке, указанном в таблице 1.

• Установите входной кран на узле подключения в положение «Открыто».

Рис. 6

• Откройте кран для чистой воды на 10 минут.

Наличие шума при промывке модулей не является неисправностью.

• Закройте кран для чистой воды.

* Изготовитель оставляет за собой право использовать дренажные хомуты конструкции. В случае необходимости обращайтесь в сер-

висную службу.
