Паспорт разработан в соответствии с требованиями ГОСТ 2.601
11
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
.

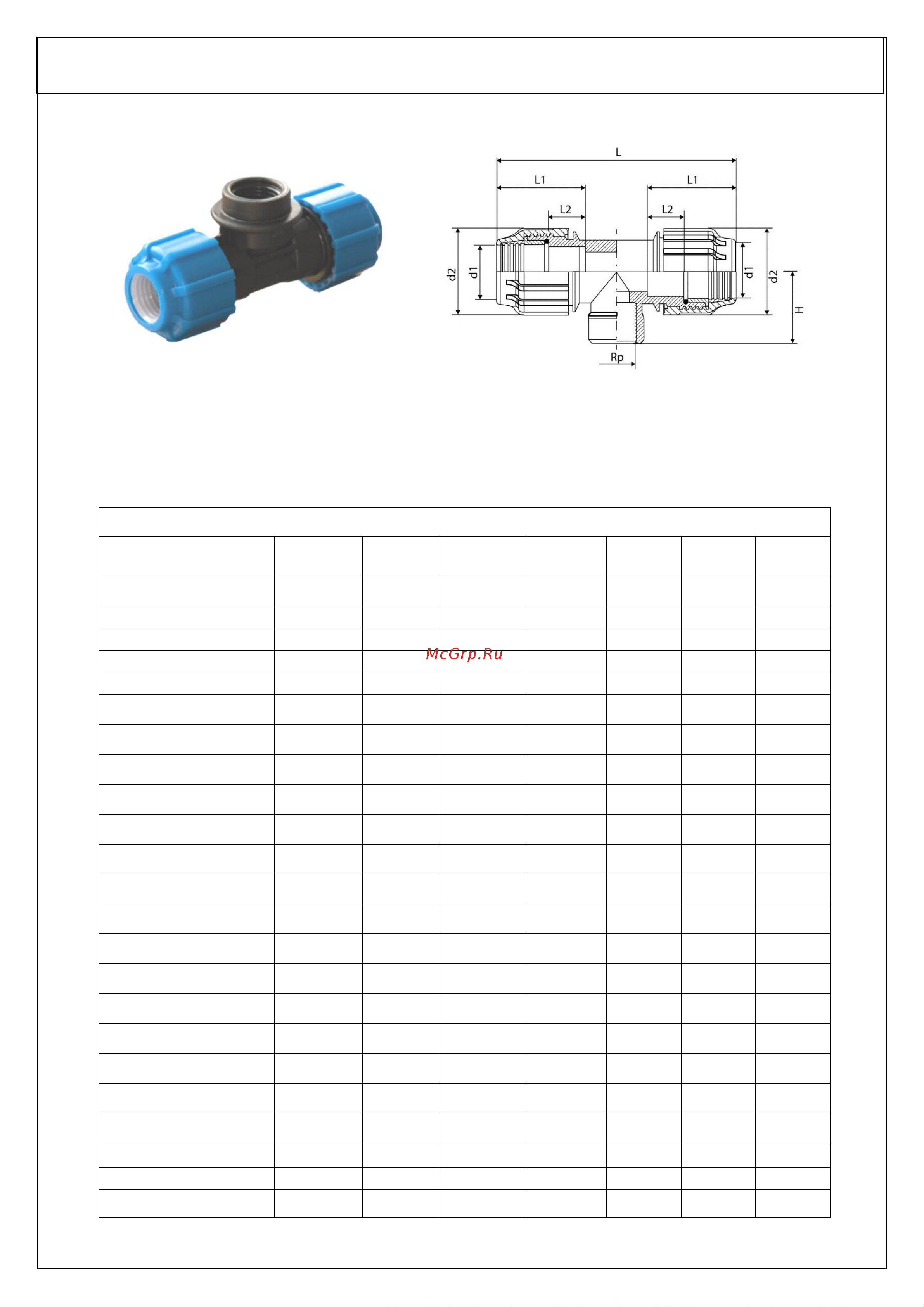

Рисунок 8. Тройник с внутренней резьбой
Таблица 12. Тройник с внутренней резьбой.
Тройник с внутренней резьбой
Размер dn х Rp,
мм х дюйм
L, мм
L1, мм
L2, мм
d1, мм
d2, мм
Rр,
дюйм
H, мм
20х1/2"х20
111,5
44,0
29,5
21,4
42,5
1/2"
33,0
20х3/4"х20
111,5
44,0
29,5
21,4
42,5
3/4"
36,0
25х1/2"х25
130,5
53,5
35,0
27,0
50,0
1/2"
36,5
25х3/4"х25
130,0
53,5
35,0
27,0
50,0
3/4"
36,5
25х1"х25
130,0
53,5
35,0
27,0
50,0
1"
42,0
32х1/2"х32
159,0
61,0
16,0
33,5
61,0
1/2"
58,0
32х3/4"х32
151,0
63,5
41,0
35,0
61,8
3/4"
41,0
32х1"х32
161,5
63,5
41,0
35,0
61,8
1"
45,0
40х3/4"х40
201,0
75,5
47,5
42,5
78,0
3/4"
65,5
40х1"х40
208,0
75,5
47,5
42,5
78,0
1"
64,0
40х1 1/4"х40
208,0
75,5
47,5
42,5
78,0
1 1/4"
64,0
40х1 1/2"х40
208,0
75,5
47,5
42,5
78,0
1 1/2"
70,0
50х3/4"х50
236,0
88,0
54,0
53,5
96,0
3/4"
73,0
50х1"х50
239,0
88,0
54,0
53,5
96,0
1"
70,0
50х1 1/4"х50
232,0
88,0
54,0
53,5
96,0
1 1/4"
83,0
50х1 1/2"х50
239,0
88,0
54,0
53,5
96,0
1 1/2"
78,0
50х2"х50
239,0
88,0
54,0
53,5
96,0
2"
84,0
63х1 1/4"х63
268,0
106,0
37,0
67,5
118,0
1 1/4"
103,0
63х1 1/2"х63
268,0
106,0
37,0
67,5
118,0
1 1/2"
103,0
63х2"х63
268,0
106,0
37,0
67,5
118,0
2"
103,0
75х2"х75
339,0
129,0
34,0
76,5
121,0
2"
139,0
75х2 1/2"х75
339,0
129,0
34,0
76,5
121,0
2 1/2"
139,0
90х3"х90
404,0
144,0
37,0
93,5
152,0
3"
164,0
