Паспорт разработан в соответствии с требованиями ГОСТ 2.601
10
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

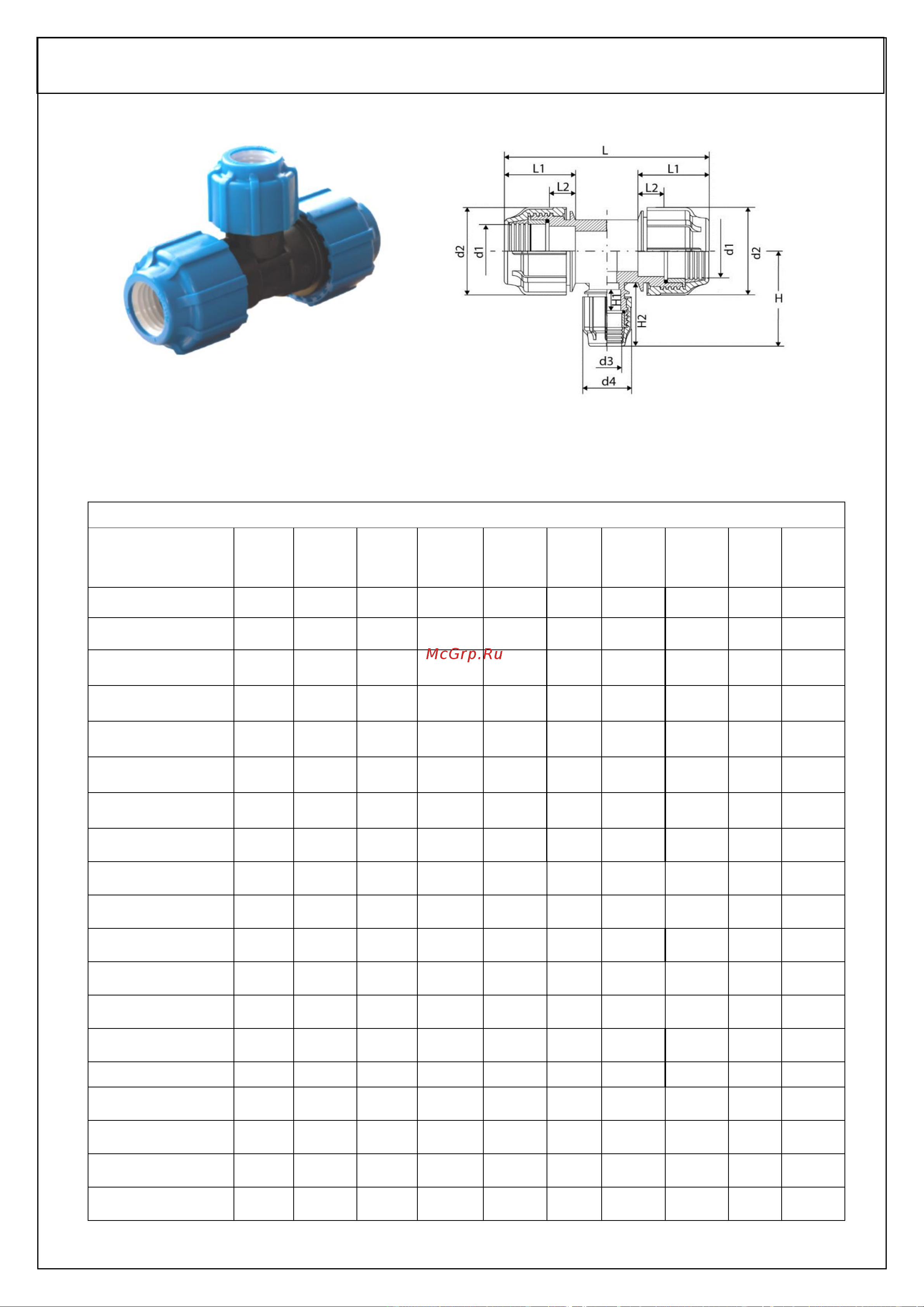

Рисунок 7. Тройник переходной
.
Таблица 11. Тройник переходной
.
Тройник переходной
Размер
dn1хdn3хdn2,
мм
L,
мм
L1,
мм
L2,
мм
d1,
мм
d2,
мм
d4,
мм
H,
мм
H1,
мм
H2,
мм
25х20х25
120,0
51,0
35,0
27,5
50,0
42,5
60,0
25,0
42,0
32х20х32
150,0
63,5
41,0
35,0
61,8
42,5
74,0
26,0
43,0
32х25х32
151,0
63,5
41,0
35,0
61,8
50,0
76,0
31,0
49,0
40х25х40
206,0
75,5
47,5
42,5
78,0
50,0
106,0
41,0
62,0
40х32х40
200,0
75,5
47,5
42,5
78,0
61,8
86,9
38,8
63,0
50х25х50
233,0
88,0
54,0
53,5
96,0
50,0
114,0
36,0
56,0
50х32х50
242,0
88,0
54,0
53,5
96,0
61,8
94,0
44,0
59,0
50х40х50
239,5
88,0
54,0
53,5
96,0
78,0
120,0
55,0
92,0
63х25х63
259,0
97,0
30,0
65,0
106,0
52,0
135
31
69,0
63х32х63
259,0
97,0
30,0
65,0
106,0
61,0
137,0
33,0
71,0
63х40х63
259,0
97,0
30,0
65,0
106,0
78,0
147,0
35,0
78,0
63х50х63
259,0
97,0
30,0
65,0
106,0
92,0
150,0
35,0
80,0
75х50х75
339,0
129,0
30,0
76,5
121,0
92,0
179,0
45,0
97,5
75х63х75
339,0
129,0
30,0
76,5
121,0
118,0
189,0
41,0
108,0
90х63х90
404,0
144,0
37,0
93,5
152,0
118,0
216,0
41,0
109,0
90х75х90
404,0
144,0
37,0
93,5
152,0
121,0
238,0
33,0
131,0
110х63х110
511,0
190,0
69,0
112,0
181,5
117,0
260,0
53,0
132,5
110х75х110
511,0
190,0
69,0
112,0
181,5
121,0
285,0
39,0
165,0
110х90х110
511,0
190,0
69,0
112,0
181,5
152,0
301,0
37,0
180,0
