Паспорт разработан в соответствии с требованиями ГОСТ 2.601
9
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ
Таблица 9. Муфта с наружной резьбой. Продолжение.
Размер dnхR,
мм х дюйм
L, мм
L1, мм
L2, мм
d1, мм
d2, мм
R, дюйм
50х1 1/2"
112,5
54
88
53,5
96
1 1/2"
50х2"
108
54
88
53,5
96
2"
63х1 1/2"
124
36
105
67,5
118
1 1/2"
63х2"
136,5
60
60
67,5
118
2"
75х2"
185
47
149
77
127,5
2"
75х2 1/2"
163
33
119
77
121
2 1/2"
75х3"
188
44
151
77
127,5
3"
90х3"
213
63
169
93,5
152
3"
110х4"
257
114
214
112
181,5
4"

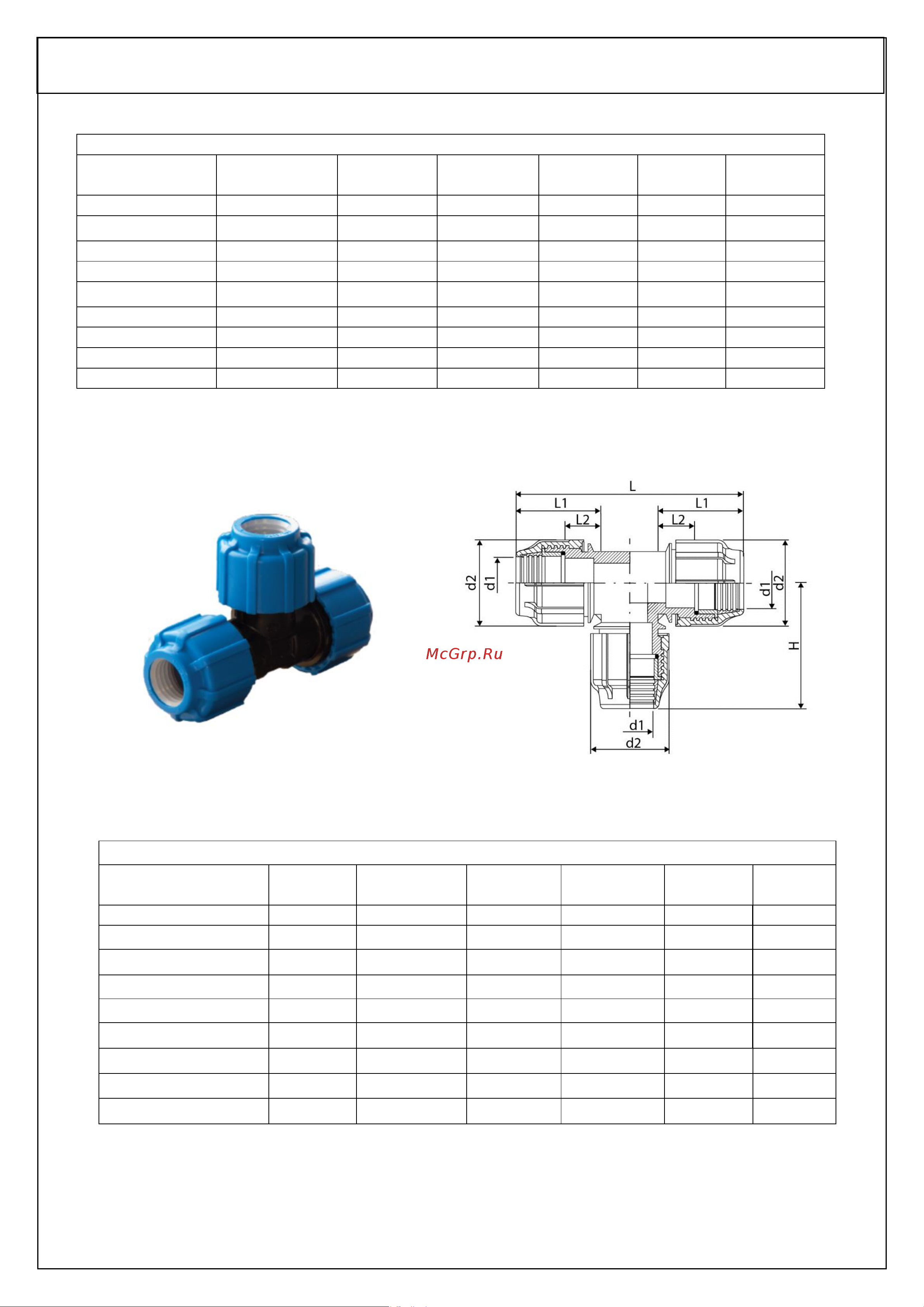

Рисунок 6. Тройник.
Таблица 10. Тройник.
Размер
dn1хdn1хdn1,мм
L, мм
L1, мм
L2, мм
d1, мм
d2, мм
H, мм
20 x 20 x 20
104,0
43,9
29,5
21,4
42,5
53,0
25 x 25 x 25
119,5
53,5
35,0
27,0
50,0
60,5
32 x 32 x 32
160,5
63,5
41,0
35,0
61,8
80,0
40 x 40 x 40
194,0
75,5
47,5
42,5
78,0
104,0
50 x 50 x 50
223,0
87,0
54,0
53,5
96,0
111,5
63 x 63 x 63
280,5
102,5
60,0
67,5
118,0
128,0
75х75х75
341,0
128,0
31,0
76,5
121,0
210,0
90х90х90
408,0
146,0
38,0
93,5
152,0
252,0
110х110х110
513,0
191,0
68,0
112,0
181,5
308,0
