Паспорт разработан в соответствии с требованиями ГОСТ 2.601
19
ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

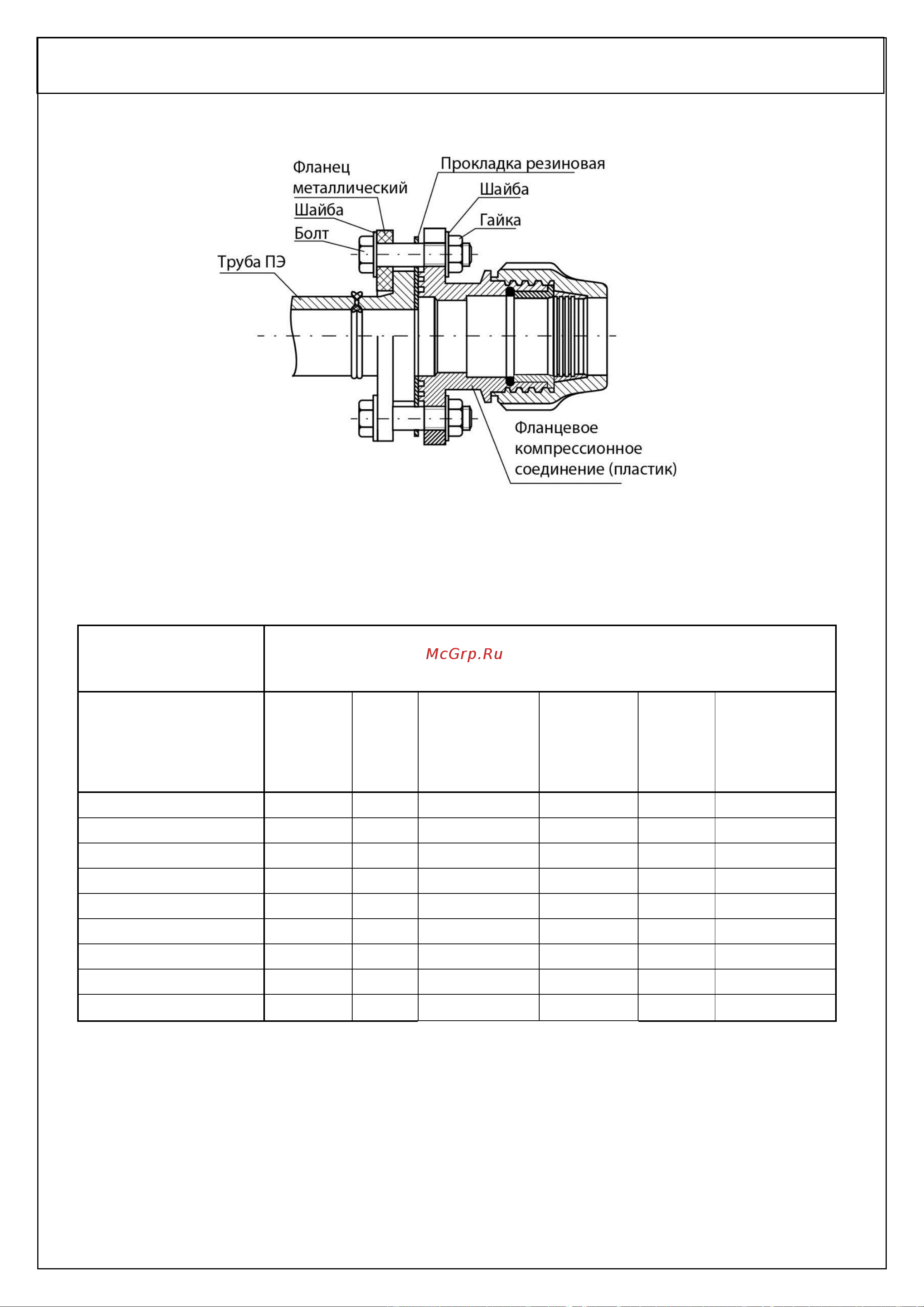

Рисунок 16. Фланцевое компрессионное соединение в сборе
Таблица 20. Соответствие фланцевого компрессионного соединения со стальными
плоскими прижимными фланцами для ПЭ труб по ГОСТ 33259-2015
Фланцевое
компрессионное
соединение
Размеры стальных фланцев и присоединение
Размер dn, мм
Pу, МПа
Ду
Межцентро-
вое
расстояние
D1=d4, мм
Внешний
диаметр
фланца,
мм
кол-во
отвер-
стий
50 х 1 1/2"
1,0 / 1,6
40
110,0
145,0
4
50 х 2"
1,0 / 1,6
50
125,0
160,0
4
63 х 2"
1,0 / 1,6
50
125,0
160,0
4
63 х 2 1/2"
1,0 / 1,6
65
145,0
180,0
4
75 х 2 1/2"
1,0 / 1,6
65
145,0
180,0
4
75 х 3"
1,0 / 1,6
80
160,0
195,0
4
90 х 3"
1,0 / 1,6
80
160,0
195,0
4
90 х 4"
1,0 / 1,6
100
180,0
215,0
8
110 х 4"
1,0 / 1,6
100
180,0
215,0
8
