ТЕХНИЧЕСКИЙ ПАСПОРТ ИЗДЕЛИЯ

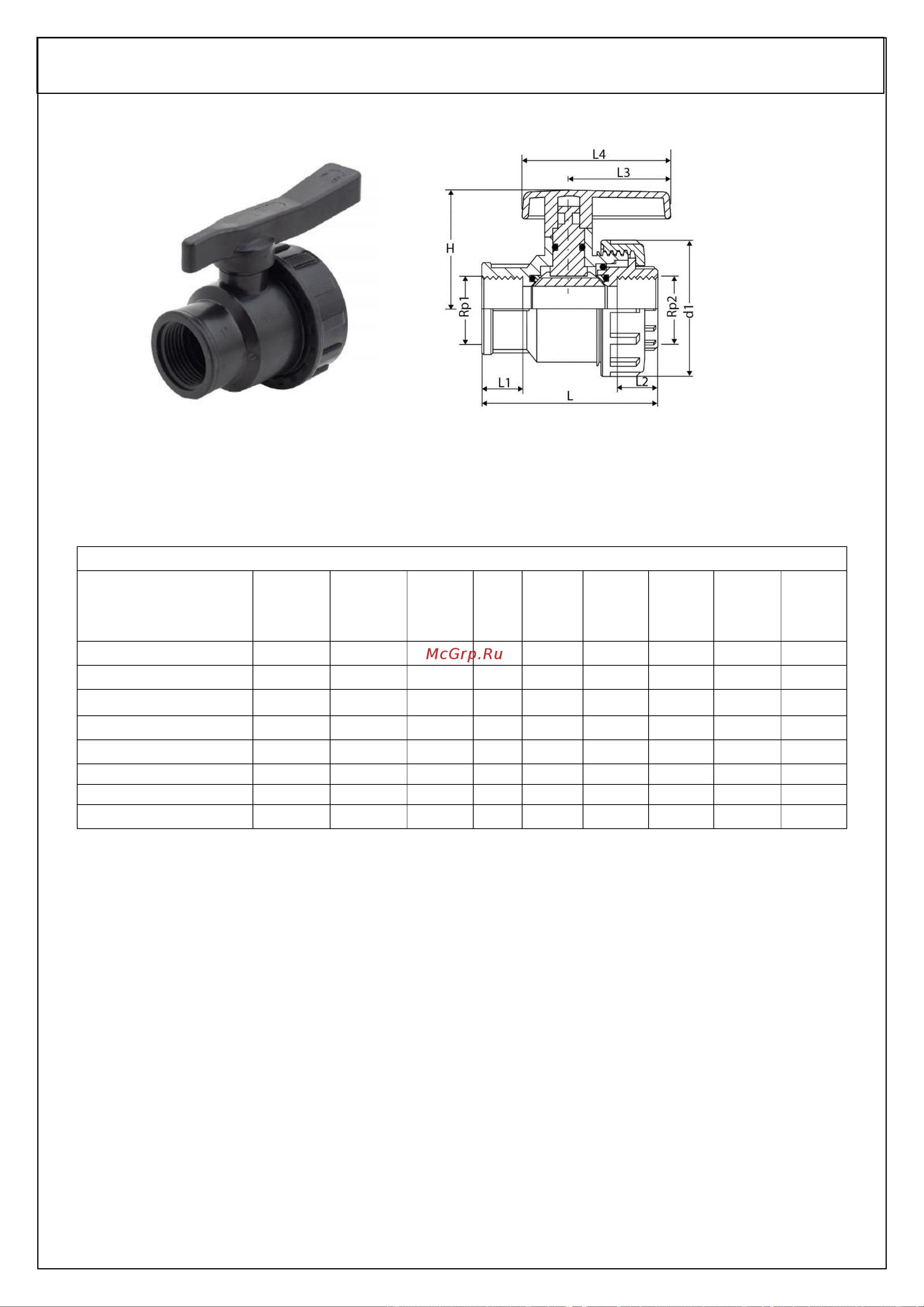

Рисунок 17. Кран шаровой внутренняя/внутренняя резьба PN 10
Таблица 21. Кран шаровой внутренняя/внутренняя резьба PN 10.
Кран шаровой внутренняя/внутренняя резьба (PN 10)
Размер Rp1хRp2,
L,
L1,
L2,
L3,
L4,
Rp1,
Rp2,
d1,
H,
дюйм
мм
мм
мм
мм
мм
дюйм
дюйм
мм
мм
1/2"х1/2"
66
13
13
58
87
1/2"
1/2"
51
48
3/4"х 3/4"
75
12,5
12,5
65
102
3/4"
3/4"
70
62
1"х3/4"
90
23,5
19,5
52
74
1"
3/4"
70
64
1"х 1"
83
16,5
16,5
72
110
1"
1"
70
64
1 ¼” x 1 ¼”
115
24,5
28
72
104
1 1/4"
1 1/4"
90
81
1 ½” x 1 ½”
116
20
18,5
54
108
1 1/2"
1 1/2"
102
96
2"х 2"
154
28
30
66
132
2"
2"
124
100
