Паспорт разработан в соответствии с требованиями ГОСТ 2.601
ХВ
20
50
—
—
—
—
Холодное водоснабже-
ние
Примечание
Траб - рабочая температура или комбинация температур транспортируемой воды, определяемая областью при-
менения;
Тмакс - максимальная рабочая температура, действие которой ограничено по времени;
Тавар - температура, возникающая в аварийных ситуациях при нарушении систем регулирования.
4 Технические характеристики
4.1.Размеры раструбных частей фитингов соответствуют указанным в Таблице 3 и на
рисунке 2

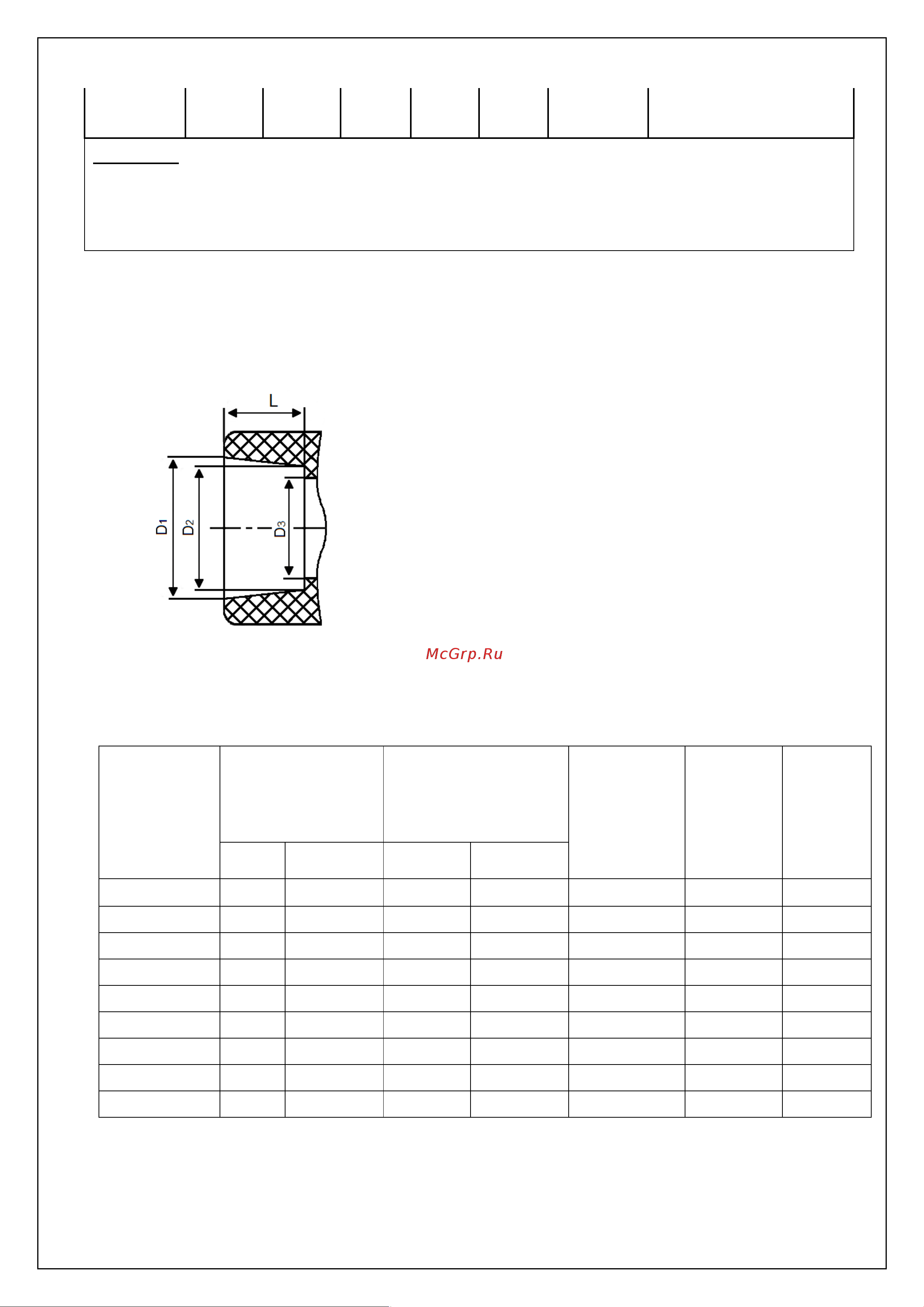

Рисунок 2 - Раструбная часть фитингов
Табл. 3
Номиналь-
ный диаметр
d
D
1
D
2
Овальность
(D1max-
D1min), не
более
D
3
,
не менее,
мм
L,
не ме-
нее, мм
номин.
пред.от-
клон.
номин.
пред.от-
клон.
20
19,5
-0,3
19,3
-0,3
0,4
15,2
14,5
25
24,5
-0,3
24,3
-0,4
0,4
19,4
16
32
31,5
-0,4
31,3
-0,4
0,5
25
18,1
40
39,5
-0,4
39,2
-0,4
0,5
31,4
20,5
50
49,5
-0,5
49,2
-0,5
0,6
39,4
23,5
63
62,5
-0,6
62,1
-0,5
0,6
49,8
27,5
75
74,9
-0,6
73,7
-0,6
0,7
59,3
31
90
89,9
-0,6
88,5
-0,6
0,7
71,2
33
110
109,9
-0,7
108,5
-0,7
0,8
87
35
