ИНСТРУКЦИЯ ПО МОНТАЖУ

Мультикамерный разрядник MCR 20

1. Назначение и область применения.

• Мультикамерный разрядник MCR 20 предназначен для защиты воздушных линий

электропередачи напряжением 6-20 кВ от грозовых перенапряжений.

•

Поставляется в антивандальном исполнении, крепежные элементы имеют срывные

шестигранные головки, демонтаж в таком случае с использованием стандартных инструментов

невозможен.

2. Основные технические характеристики.

• Основные технические характеристики мультикамерного разрядника MCR 20 указаны в

таблице 1.

Позиция Артикул

Импульсное разрядное напряжение,

не более, кВ

Выдерживаемый импульсный

ток (8/50 мкс), кА

Масса, кг

MCR 20

13422342

100

0,9

Таблица 1. Технические характеристики мультикамерного разрядника MCR 20.

• Внешний вид мультикамерного разрядника MCR 20, прокалывающего зажима PL 240 и

кожуха для PL 240 представлен на рисунке 1.

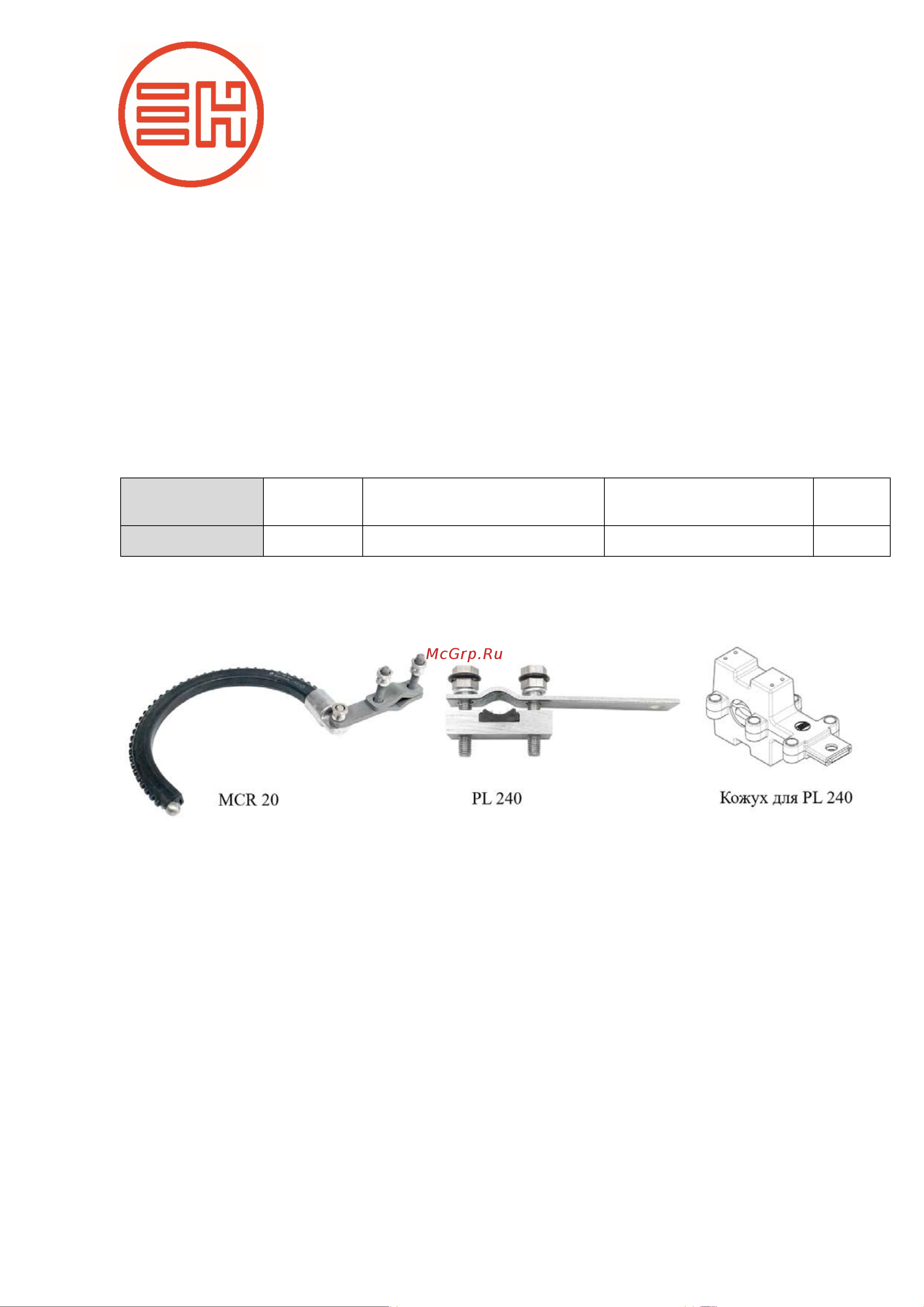

Рис. 1. Внешний вид мультикамерного разрядника MCR 20 прокалывающего зажима PL 240, кожуха.

• Мультикамерный разрядник MCR 20 является необслуживаемым изделием. Ремонт

разрядника не предусмотрен.

3. Подготовка изделия к работе

• Достать изделие и произвести внешний осмотр. Убедиться в отсутствии видимых дефектов,

отбитых краёв, трещин и деформаций.

4. Монтаж

• На одноцепных ВЛ для защиты от индуктированных перенапряжений и их последствий

разрядники устанавливаются по одному на каждую опору с регулярным последовательным

чередованием фаз. На двухцепных ВЛ для защиты от индуктированных перенапряжений и их

последствий разрядники устанавливаются по 2 штуки на каждую опору, на одну пару

одноименных фаз, по одному разряднику на каждую цепь, с тем же принципом чередования

защищаемых фаз, что и для одноцепных ВЛ. Разрядник предназначен для молниезащиты

воздушных линий электропередачи (ВЛ) классов напряжения 6, 10 кВ трехфазного переменного
