тока с неизолированными и защищенными проводами от отключений и повреждений,

возникающих вследствие воздействия индуктированных перенапряжений, обратных

перекрытий и прямых ударов молнии. Разрядник устанавливается на ВЛ с любыми видами опор,

совместно с опорной, штыревой или натяжной полимерной изоляцией. Разрядник рассчитан для

эксплуатации в макроклиматических районах с умеренным и холодным климатом (УХЛ1 по

ГОСТ 15150-69).

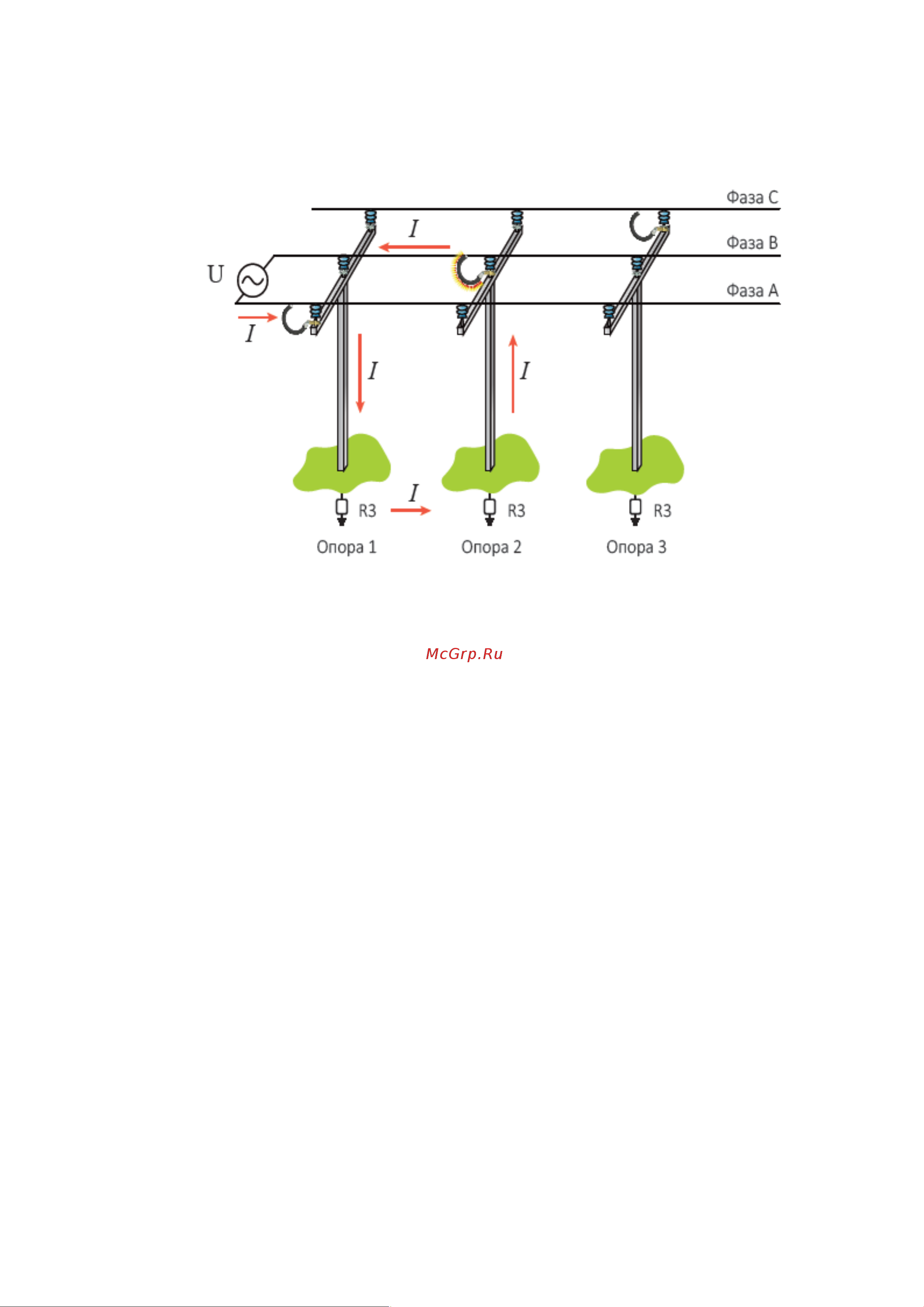

Рис.2 Схема установки разрядников.

•

Последовательность операций монтажа мультикамерного разрядника MCR 20 на штыревых

изоляторах:

−

произвести сборку путем болтового соединения кронштейна и разрядного элемента.

−

закрепить разрядник на штыре изолятора таким образом, чтобы угол смещения разрядника

относительно оси провода составлял 30°, а расстояние от кронштейна до нижней кромки

изолятора составляло 30 мм. Кронштейн разрядника должен находиться на расстоянии не менее

60 мм от кромки нижнего ребра изолятора на класс напряжения 10 кВ и не менее 30 мм - на класс

напряжения 20 кВ.

−

после окончания регулировки положения разрядника затянуть болтовое крепление

кронштейна с усилием 20-24 Н*м.

−

После установки разрядника напротив концевого электрода разрядника необходимо

закрепить на проводе или шлейфе зажим PL 240. Прокалывающий зажим PL 240 предназначен

для использования в качестве отводящего электрода, для организации воздушного искрового

промежутка между фазным защищенным проводом и концевым электродом (отводом)

мультикамерного разрядника. Для обеспечения фиксированной величины воздушного

промежутка установить на проводе зажим в горизонтальном положении, затянуть до фиксации

зажима на проводе. В случае фиксации провода спиральной вязкой прокалывающие элементы

зажима должен приходиться между её витками. Зажим имеет гайки с калиброванным моментом

срыва. Возможна комплектация зажима с влагозащищенным кожухом (поставляется отдельно).

−

ослабить болтовое соединение кронштейна с разрядным элементом для регулировки

величины воздушного промежутка, которое должно составлять 40-60 мм для ВЛ 6-10 кВ и 60-80

мм для ВЛ 20 кВ. Для выставления искрового промежутка необходимо использовать

прилагаемый в комплекте калибр зазоров.

−

после окончания регулировки произвести затяжку болтового соединения кронштейна и

прокалывающего зажима PL 240. Затяжку болтового соединения кронштейна производить с

усилием 20-24 Н*м, затяжку зажима PL 240 до срыва калиброванных головок. При комплектации

зажима с влагозащищенным кожухом надеть на зажим кожух, защелкнуть застёжки.

−

последовательность операций монтажа мультикамерного разрядника MCR 20 на подвесной

изоляции:

− произвести сборку путем болтового соединения кронштейна и разрядного элемента.
