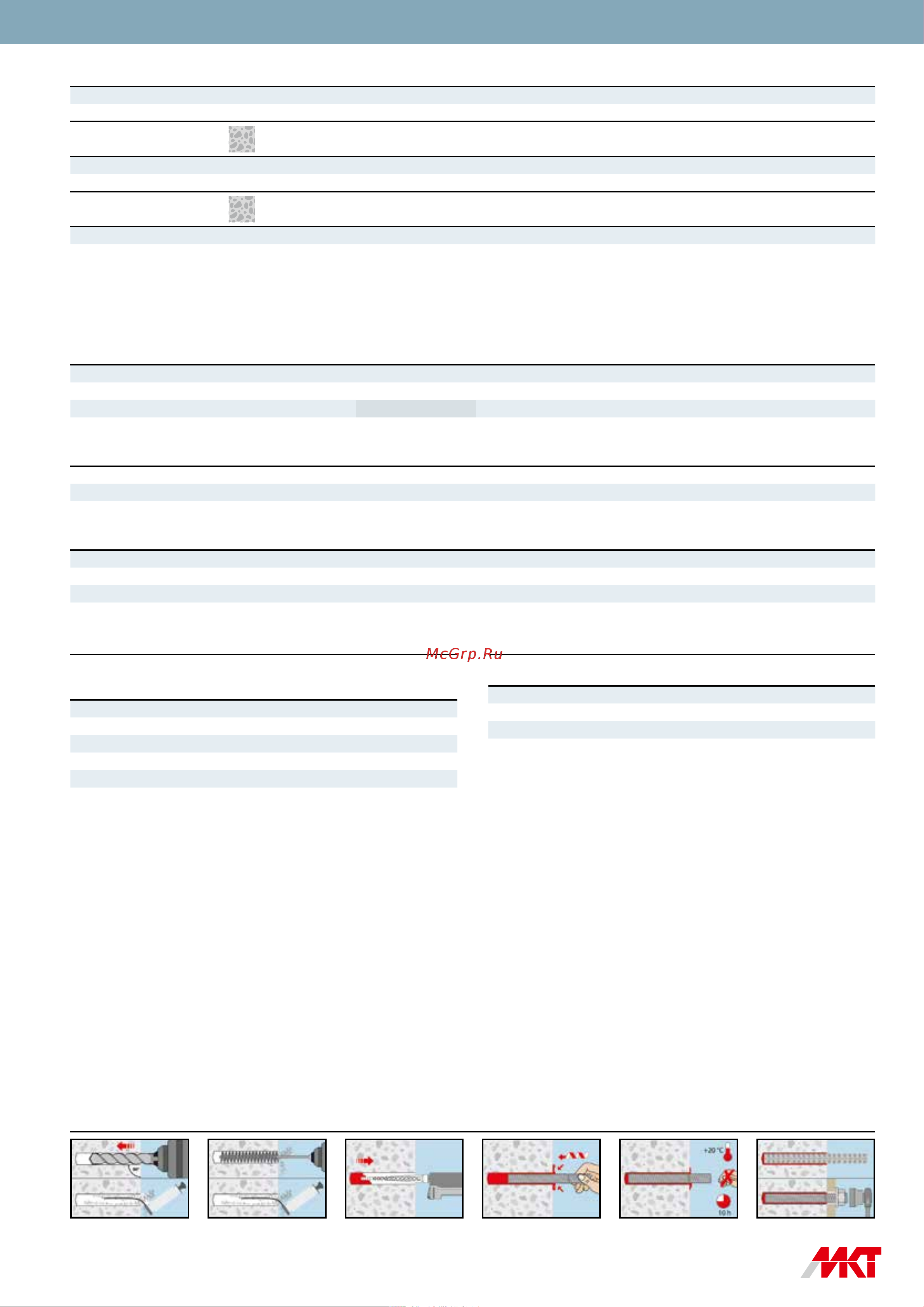

Порядок установки

Технология инъецирования VME

Обозначение Арт. № Емкость

(мл)

Кол-во в

коробке

(шт.)

Вес

коробки

(кг)

Вес

(кг)

Картридж VME 385 28255501 385 12 8,5 0,7

Смеситель VM-X 28305111 – 12 0,12 0,01

Stock Box VME 385 28999193 – 15 12 –

Картридж VME 585 28255601 585 12 12,09 0,98

Картридж VME 1400 28255701 1400 5 12,34 2,4

В комплект поставки картриджа входит один смеситель VM-X.

Дозаторы для картриджей VM-P

Обозначение Арт. № Вес

(кг)

VM-P 385 Стандарт 28353010 1,3

VM-P 385 Профи 28353015 1,2

VM-P 585 Пневматический 28352101 3,6

VM-P 1400 Пневматический 28352201 6,4

Расчетная нагрузка, одиночное крепление (M33*–M48*)

M33* M36* M39* M42* M48*

Глубина посадки, h

(мм) 310 340 370 400 460

Сжатая

зона бетона

Класс

бетона

V-A (оцинкованная сталь класса 5.8)

M33 M36 M39 M42 M48

Вырыв, N

C 20/25 (кН) 125,6 144,9 165,1 186,1 230,7

Срез, V

C 20/25 (кН) 138,8 163,4 195,2 224,0 294,4

Сжатая

зона бетона

Класс

бетона

V-A А4 (нержавеющая сталь А4)

M33 M36 M39 M42 M48

Вырыв, N

C 20/25 (кН) 121,3 142,7 165,1 186,1 230,7

Срез, V

C 20/25 (кН) 72,9 85,8 102,5 117,6 154,6

* Данные от фирмы-изготовителя.

При использовании резьбовых шпилек с классом стали 8.8 для определения расчетных нагрузок обращайтесь в инженерный отдел МКТ.

Технические характеристики резьбовых шпилек см. стр. 45, 46.

Расчетные усилия для резьбовых шпилек, установленных на величину в диапазоне h

ef,min

– h

ef,max

не рассчитывается методом интерполяции.

Для определения расчетных усилий обращайтесь в инженерный отдел МКТ. Дополнительные расчетные усилия приведены в приложении на стр. 56, 58.

Параметры установки анкера в бетон

M8 M10 M12 M16 M20 M24 M27 M30 M33 M36 M39 M42 M48

Диаметр отверстия в бетоне d

(мм) 10 12 14 18 24 28 32 35 37 42 47 47 52

Минимальная толщина бетона h

min

(мм) h

+ 30 мм ≥ 100 мм h

+ 2 × d

Момент затяжки T

inst

(Нм) 10 20 40 80 120 160 180 200 220 240 260 280 320

Осевое расстояние между анкерами и расстояние от оси анкера до кромки бетона

M8 M10 M12 M16 M20 M24 M27 M30 M33 M36 M39 M42 M48

Мин. осевое расстояние s

min

(мм) 40 50 60 80 100 120 135 150 165 180 195 210 240

Мин. расстояние до кромки бетона c

min

(мм) 40 50 60 80 100 120 135 150 165 180 195 210 240

Время гелеобразования и полного отверждения

Температура монтажа от 5 до 9 °C от 10 до 19 °C от 20 до 29 °C от 30 до 39 °C 40 °C

Время гелеобразования 120 мин 90 мин 30 мин 20 мин 12 мин

Время полного отверждения (сухой бетон) 50 ч 30 ч 10 ч 6 ч 4 ч

Время полного отверждения (влажный бетон) 100 ч 60 ч 20 ч 12 ч 8 ч
